Замена конденсаторов блока питания Astec для Apple IIGS
Apple IIGS был выпущен в 1986 году и открыл новую главу в развитии устаревающей линии Apple II: значительно улучшились графика и звук (отсюда GS!), а вместе с ними появились новые блоки питания. Выпускались две модели: одна от Dyna-Comp, другая — от Astec. Этот гид описывает разборку и замену конденсаторов в блоке питания Astec «Вариант 4». Процедуры разборки применимы и к остальным трём вариантам, но значения конденсаторов могут отличаться.
Шаг 1

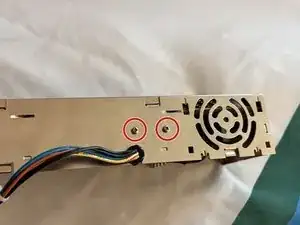

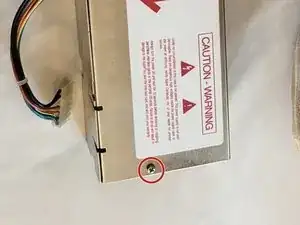

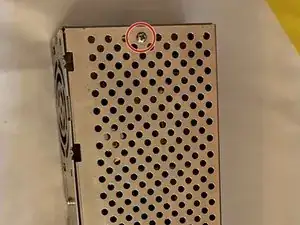

Отверткой Phillips удалите 2 винта, расположенные на верхней крышке.
Шаг 2

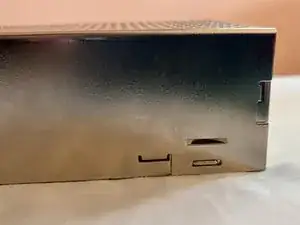

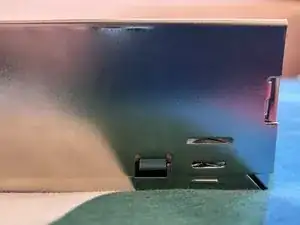

Осторожно подденьте верхнюю крышку, пока 2 защёлки возле ввода кабеля не выйдут из боковых отверстий корпуса. Повторите для другой стороны.
Шаг 3

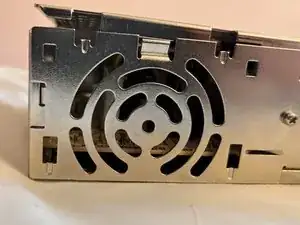

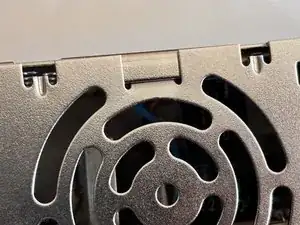

Поверните блок питания и поочерёдно нажмите вверх на 3 защёлки, одновременно оттягивая нижнюю часть корпуса блока питания, чтобы освободить защёлки.
Шаг 4
Снимите верхнюю крышку.
ВНИМАНИЕ! Внутри блока питания присутствуют высокие напряжения, которые могут сохраняться даже после выключения и отключения блока питания от сети. Apple никоим образом не предназначала это устройство для обслуживания обычным пользователем — работайте на свой риск.
Шаг 5

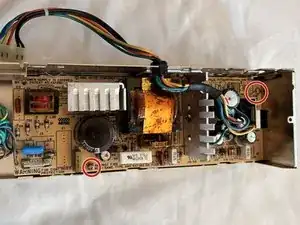

Удалите 2 винта, фиксирующие плату в корпусе, и 2 винта, фиксирующие радиатор в корпусе.
Шаг 6

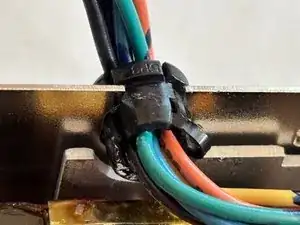

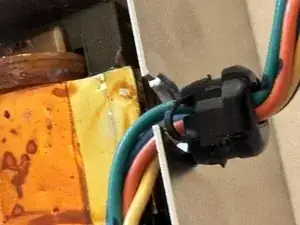

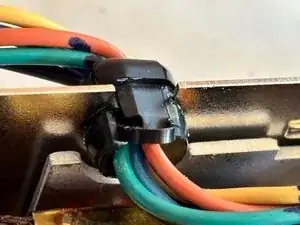

Возьмите вводной уплотнитель кабеля, поверните его на 90° от разъёма питания и вытащите прямо из корпуса через вырез для кабеля.
Шаг 7
Возьмите большой радиатор и аккуратно выньте плату из корпуса, поворачивая её вдоль питающих сетевых проводов.
Большой радиатор электрически изолирован, поэтому риска удара током нет.

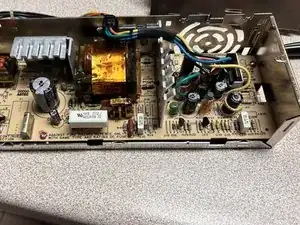

Теперь вы готовы заменить конденсаторы! Работайте аккуратно: резкое дергание платы может вырвать 2 сетевых входных провода из платы.
Шаг 8
Всегда полезно заменять конденсаторы в блоках питания, особенно учитывая, что этим блокам почти 40 лет — конденсаторы, вероятно, вышли из строя и/или протекли.

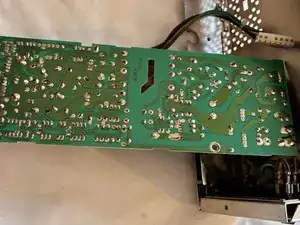

Некоторые конденсаторы могут быть приклеены горячим клеем к проводам или другим компонентам; используйте тонкое лезвие, чтобы аккуратно отрезать их от клея, не повредив компоненты. Кроме того, большинство конденсаторов имеют выводы, загнутые параллельно плате, что требует их выпрямления перед извлечением конденсатора.

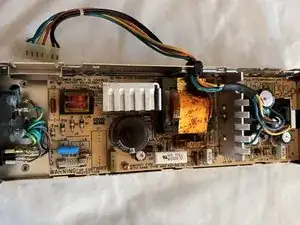

Всего 11 конденсаторов. Существует 4 варианта блока питания Astec с разными значениями конденсаторов — проверьте этот список, чтобы определить ваш вариант и заказать правильные конденсаторы. Кроме конденсаторов, на большом радиаторе присутствует термопаста на контакте с металлическим корпусом, её также потребуется заменить.
Заключение
Для повторной сборки выполните эти шаги в обратном порядке.
