Установка Apple Lisa MacWorks II PFG

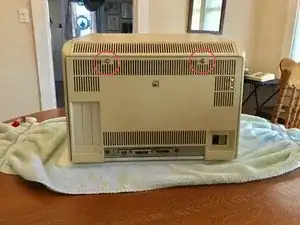

Следуйте руководству по разборке Apple Lisa, чтобы снять заднюю панель Lisa.

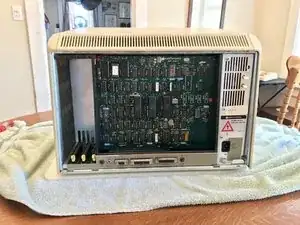

Удалите каркас карт Lisa.

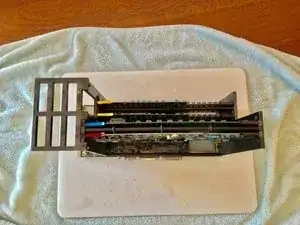

Удалите плату ввода-вывода Lisa. Зажимы платы ввода-вывода помечены красным.

Освободите оба зажима, удерживающих плату ввода-вывода.

Поднимите плату ввода-вывода, чтобы удалить её.

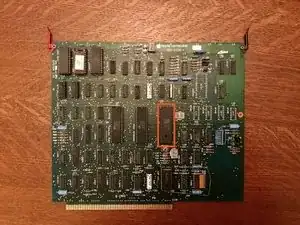

Удалите микросхему, помеченную 8530, на позиции 9D.

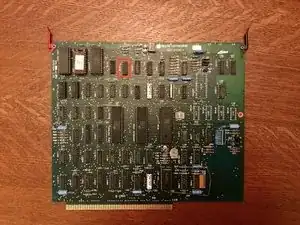

Рядом с удалённой микросхемой находится кристалл. Он не всегда устанавливается с пластиковым покрытием. Кристалл, показанный на изображении, изолирован.

Если ваш кристалл не изолирован, наклейте небольшой кусочек картона сверху.

Убедитесь, что контакты на MW+II PFG (Программируемый генератор частоты) идеально ровные. Если это не так, слегка согните их на место.

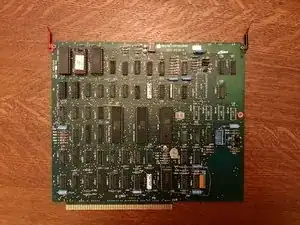

Вставьте PFG в гнездо 8530.

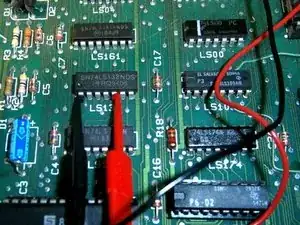

Найдите микросхему, помеченную LS132, расположенную на 6A.

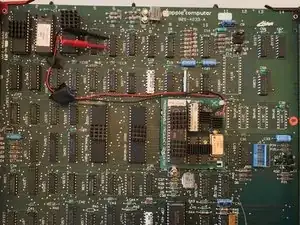

Соедините красный и черный провода, как показано на втором изображении этого шага.

Лучше всего наклеить кусочек изоленты на провода, чтобы удерживать их на месте.

Установите плату ввода-вывода обратно в каркас карт Lisa.

Верните каркас карт Lisa обратно в Lisa.

Установите заднюю панель на Lisa.

Образы дисков MacWorks + II (MW+II) можно найти здесь.

Руководство по MW+II можно найти здесь, оно включает подробные инструкции по установке программного обеспечения MW+II.
