Установка SCSI-карты в Apple Lisa
Шаг 1

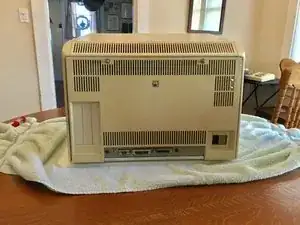

Следуйте руководству по разборке Apple Lisa, чтобы снять заднюю панель Lisa.
Снимите каркас плат (Card Cage) Lisa.
Шаг 2
Найдите разъёмы расширения в Lisa.
Найдите разъём расширения 3.
Выньте металлический стержень из разъёма 3 и поверните его на 90° по часовой стрелке.
Вставьте SCSI-карту в разъём расширения 3.
Поверните металлический стержень, как описано ранее, на 90° против часовой стрелки и вставьте его, чтобы зафиксировать SCSI-карту Lisa.
Шаг 3

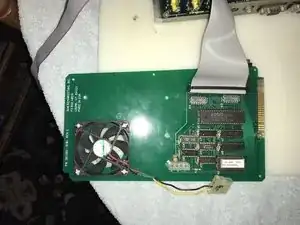

SCSI-карта содержит 1 внутренний разъём и 1 внешний разъём.
Внутренний разъём используется для подключения жёсткого диска.
Если вы собираетесь подключить жёсткий диск, подключите его сейчас.
Контакт 1 отмечен.
SCSI-карту также можно укоротить для размещения вентилятора в каркасе плат по запросу при заказе.
Шаг 4
Установите заднюю панель Lisa на место.
Шаг 5
SCSI-карта требует MacWorks Plus II.
Для использования устройств, подключённых к SCSI-карте, обратитесь к руководству по установке соответствующего устройства.
Эта SCSI-карта была установлена для использования внешнего SCSI CD-ROM-привода Apple.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
