Установка дисковода Apple Lisa 800K

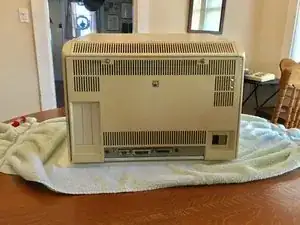

Следуйте руководству по разборке Apple Lisa, чтобы снять заднюю панель Lisa.

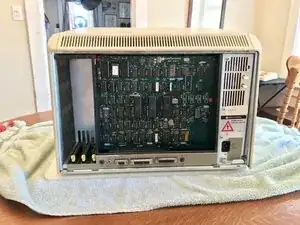

Снимите каркас плат Lisa.

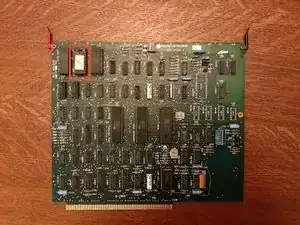

Снимите плату ввода-вывода Lisa. Клипсы платы ввода-вывода отмечены красным цветом.

Отожмите обе защёлки, удерживающие плату ввода-вывода.

Вытяните плату ввода-вывода вверх, чтобы снять её.

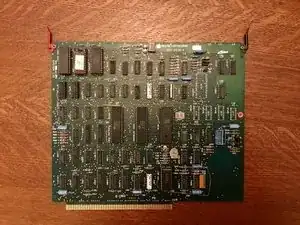

Найдите микросхему, обозначенную U2A, расположенную в позиции 2A.

Извлеките микросхему ПЗУ с помощью подходящего инструмента для извлечения микросхем.

Вставьте ПЗУ на 800K в свободный разъём, освободившийся на шаге 3.

Установите плату ввода-вывода на место.

Установите каркас плат на место.

Установите заднюю панель Lisa на место.

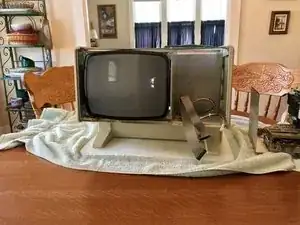

Следуйте руководству по разборке Apple Lisa, чтобы снять переднюю панель Lisa.

Поверните фиксатор, расположенный под каркасом дисковода.

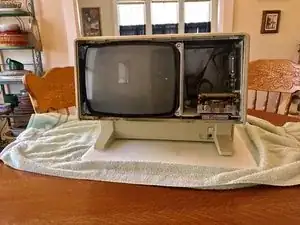

Выдвиньте каркас дисковода.

Отключите все подключенные кабели.

Отвинтите все винты с нижней стороны каркаса дисковода, чтобы извлечь гибкий диск.

Закрепите дисковод 800K на кронштейне дисковода 800K. Если у Вас нет оригинального кронштейна 800K, Вы можете изготовить его самостоятельно, как показано на изображении.

Подключите все провода каркаса дисковода.

Вставьте каркас дисковода обратно в Lisa.

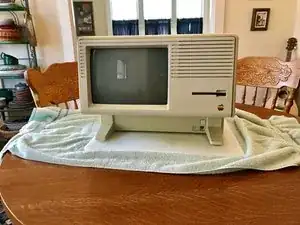

Установите переднюю панель Lisa на место.

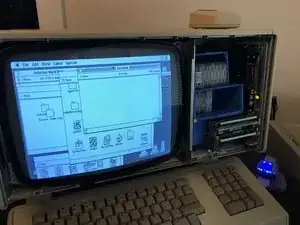

Дисковод 800K будет работать как дисковод на 400K, если драйвер 800K не установлен.

MacWorks XL 3.0 и более ранние версии не поддерживают функциональность 800K. MacWorks Plus и MacWorks Plus II поддерживают функциональность 800K по умолчанию.

Lisa Office System 3.0 и более новые версии поддерживают функциональность 800K при использовании драйвера.

Драйвер можно найти здесь.

Гибкий диск с драйвером 800K содержит утилиту установки драйвера.
