Замена интегральных схем Apple IIc

Удалите шесть винтов длиной 19 мм с помощью отвертки с крестовой головкой #2.

Отпустите защелку, нажав на неё с помощью пластикового инструмента для открытия.

Защелка не по центру, но в линии со средней частью динамика снизу.

Сдвиньте корпус к портам сзади, затем возьмитесь за защелку снизу и потяните вверх, перемещаясь к портам, чтобы удалить.

Поднимите ручку прямо вверх, чтобы удалить.

Наклоните клавиатуру вверх, отсоединяя шлейф, тянув его прямо вверх. Возможно, Вам придётся покачать разъем в стороны, чтобы ослабить его.

Будьте осторожны, не заставляйте шлейф при вытаскивании, чтобы избежать его разрыва. Не пытайтесь вытащить шлейф, тянув клавиатуру, так как это может привести к разрыву.

Аккуратно переверните устройство вверх дном, чтобы удалить четыре центральных винта длиной 21.1 мм, которые фиксируют дисковод.

Аккуратно отсоедините шлейф от дисковода, тянув его горизонтально.

Отвинтите четыре винта длиной 8.5 мм, которые крепят корпус дисковода. Два винта находятся спереди и сзади корпуса.

Аккуратно поднимите корпус дисковода прямо вверх, чтобы удалить его.

Поднимите дисковод прямо вверх, чтобы удалить.

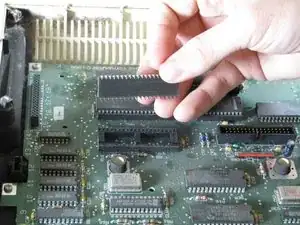

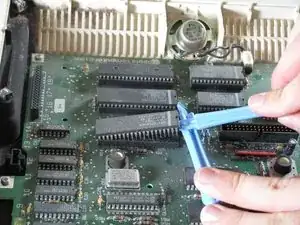

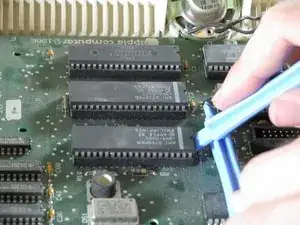

Используйте пластиковые инструменты для открытия, чтобы аккуратно поддеть интегральные схемы из держателя. Осторожно поднимите один конец, а затем другой, чтобы вынуть его из держателя чипов.

Не заставляйте интегральные схемы! Ножки очень хрупкие и могут легко согнуться или сломаться.
