Замена клавиатуры MacBook Air 13" Early 2014

Перед началом рекомендуется внимательно прочитать руководство целиком, чтобы получить полное представление о задействованных процессах.

Мы начинаем с этапа, на котором верхний корпус со всеми компонентами уже снят, за исключением микрофона, подсветки и клавиатуры. Теперь можно приступать к их снятию, установке новой клавиатуры и при необходимости новой подсветки.

Съём трекпада необязателен — можно оставить его на месте, у меня никогда не было с этим проблем.

Подсветку необходимо снимать осторожно, чтобы не повредить её; если вы меняете этот компонент, можно просто оторвать её.

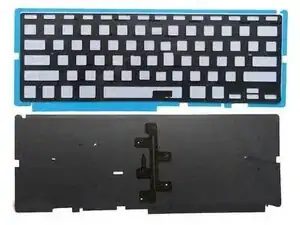

Подсветка состоит из трёх слоёв: очень хрупкого слоя подсветки, прозрачного пластикового слоя и очень хрупкого слоя шаблона раскладки клавиатуры. Мы НЕ должны повреждать эти слои, если планируем использовать их снова, поэтому требуется максимальная осторожность. Они склеены между собой, но при аккуратном обращении их можно разделить.

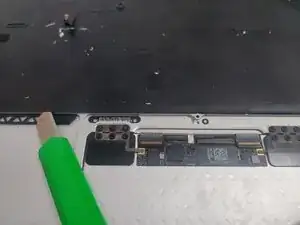

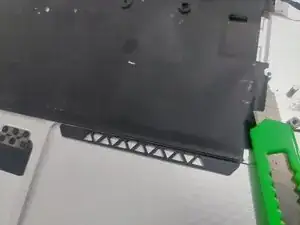

Используя острый небольшой канцелярский нож или аналогичный инструмент, очень осторожно подденьте край подсветки, проводя лезвием под клеевым слоем — нам не нужно рвать этот крайне хрупкий компонент.

Некоторые предлагают использовать тепловую пушку, но это, скорее всего, деформирует подсветку от нагрева, сделав её непригодной.

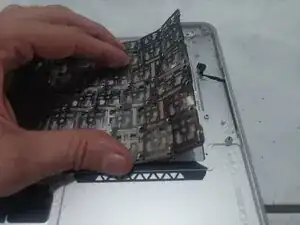

Когда поддёте достаточно большой участок, можно очень аккуратно отрывать подсветку, принимая дополнительные меры предосторожности, чтобы не порвать её. Для помощи можно использовать прочность средней пластиковой прослойки. После съёма положите её в сторону — она понадобится позже.

При необходимости можно аккуратно удалить пятна или загрязнения мягкой щёткой или тканью с небольшим количеством спирта, чтобы деталь была чистой и готовой к повторной установке.

После снятия подсветки с корпуса можно переходить к удалению всех маленьких винтов, расположенных по периметру клавиатуры.

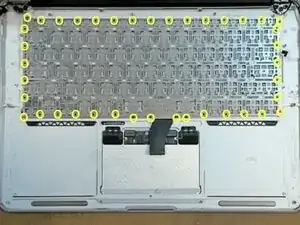

Используя маленькую отвертку, открутите и удалите ВСЕ маленькие винты по краям клавиатуры. Всего их около 40 штук.

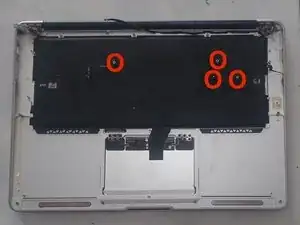

Крайне важно дважды проверить, что ВСЕ винты удалены, иначе клавиатура не выйдет из корпуса.

Когда все винты сняты, мы почти готовы извлечь клавиатуру. Мы НЕ должны сгибать верхний корпус ни в коем случае, поэтому мы будем за края, чтобы предотвратить его подъём или смещение — иначе корпус может деформироваться, чего допускать нельзя.

Настоятельно рекомендуется надеть прочные толстые перчатки, чтобы сначала приподнять край клавиатуры и аккуратно отогнуть её назад, чтобы получить надёжный захват. Края клавиатуры ОЧЕНЬ ОСТРЫЕ и легко режут тонкие материалы или кожу, поэтому требуется ОБРАЩАТЬСЯ С ОСОБОЙ ОСТОРОЖНОСТЬЮ.

В качестве альтернативы можно использовать старую тряпку или плотную ткань для защиты рук от потенциально серьёзных порезов при снятии клавиатуры.

Рекомендуется заранее снять как можно больше колпачков клавиш вместе с креплениями — полезно иметь запасные детали, особенно если вы часто ремонтируете ноутбуки Apple или на случай повреждения новой клавиши, так как при снятии клавиатуры колпачки и заклёпки могут разлететься.

Можно подложить лист бумаги или пластика под ноутбук, чтобы предотвратить царапины, которые могут появиться при движении корпуса во время сильного рывка; ткань или тряпка также позволят корпусу немного прогнуться, что снизит риск деформации.

Использование малярной ленты для полной защиты задней части клавиатуры поможет поймать обломки заклёпок, которые оторвутся при вытаскивании клавиатуры.

Когда всё готово, возьмитесь ПЛОТНО И КРЕПКО и считайте до трёх... 1-2-3 и ВЫРИВАЙТЕ в один быстрый рывок. Клавиши и заклёпки разлетятся повсюду — будьте готовы! Чем медленнее вы будете тянуть, тем выше риск деформации корпуса или получения травмы. Ещё раз: край клавиатуры ОЧЕНЬ ОСТРЫЙ и не щадит рук и пальцев.

Старайтесь не тянуть слишком вверх, лучше тянуть в одной плоскости с клавиатурой — это снизит подъёмную нагрузку на корпус.

После того как мы успешно извлекли клавиатуру, необходимо удалить все остатки заклёпок с корпуса. Это не так сложно, как кажется, и может занять всего несколько минут.

Положите пустую верхнюю панель на ткань, чтобы избежать царапин, и установите её упором в стену. Таким образом панель НЕ МОЖЕТ сдвинуться, пока мы ВЫБИВАЕМ заклёпки. По возможности не ставьте её вплотную к кухонной плитке, так как плитка может треснуть при ударе.

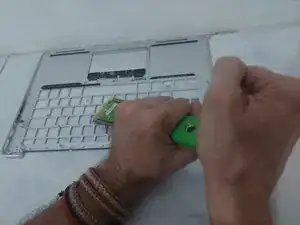

Используя инструмент с плоской кромкой, например скребок, располагайте инструмент максимально плоско, чтобы не повредить корпус, подведите его к заклёпкам и просто выбейте их. При одном ударе можно удалить 2–3 заклёпки, иногда больше.

Некоторые могут предложить снять головки старых заклёпок шлифмашиной, но это занимает слишком много времени и может затруднить удаление оставшейся части заклёпок, так как они станут слишком мелкими. Цель — выбить заклёпки так, чтобы остались отверстия для вкручивания.

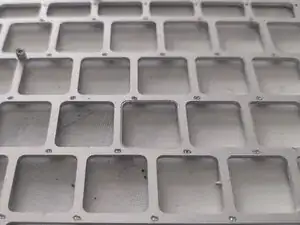

Вы заметите, что после выбивания заклёпок останутся идеально подобранные по размеру отверстия для всех маленьких винтов, которые мы должны использовать, чтобы прочно закрепить клавиатуру в корпусе.

Проверьте, что ВСЕ заклёпки успешно удалены. Хорошая идея — провести пальцем по местам, где были заклёпки, чтобы убедиться, что всё гладко и отверстия чистые и готовы для винтов; иначе новая клавиатура не сядет плотно в корпус.

* В худшем случае, если некоторые заклёпки остались и не полностью вышли из отверстия или были срезаны, возможно, потребуется использовать очень тонкое сверло, чтобы просверлить отверстие, но аккуратно — не глубже 1 мм, иначе есть риск прошить корпус насквозь.

* Также сейчас хорошее время взять тряпку и тщательно очистить отверстия под клавиши в корпусе, так как в них может скапливаться грязь или мусор от грязных пальцев в прошлом.

Рекомендуется приподнять корпус на что-то (я использую для этого динамики), чтобы клавиатура полностью опустилась в пазы перед закручиванием винтов. Это позволит клавиатуре всегда сидеть удобно и ровно в корпусе.

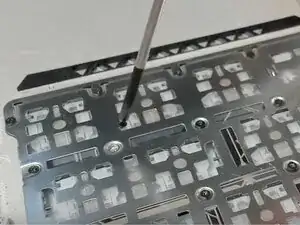

Установите новую клавиатуру в корпус и начните с завинчивания винтов в четырёх углах и по центру граней несколькими винтами.

Винты очень маленькие и могут легко провалиться внутрь клавиатуры, поэтому совет — слегка прикрыть заднюю часть клавиатуры скотчем или чем-то подобным и аккуратно отодвигать его, когда нужно получить доступ к следующему отверстию для завинчивания.

Важно периодически проверять, не залипают ли клавиши при нажатии. Если это происходит, следует ослабить все винты, чтобы клавиатура могла сдвинуться на долю миллиметра и избежать трения о корпус. Это редко, так как клавиатуры подгоняются очень точно. Хорошая идея — проверить это до того, как будет закреплено слишком много винтов.

Когда убедитесь, что всё сидит идеально, можно начать вкручивать винты в места, где раньше были заклёпки, от центра к краям. Всего нужно закрепить около 110 маленьких винтов, чтобы получить идеально плотную клавиатуру без прогиба при наборе текста.

Когда вы будете удовлетворены посадкой клавиатуры и отсутствием залипающих клавиш, особенно верхних маленьких функциональных клавиш, которые чаще всего залипают, можно подготовиться к установке старой или новой подсветки в корпус.

На этом этапе можно изменить цвет подсветки, вставив тонкий пластиковый слой между подсветкой и средней прозрачной пластиной. Цветные мусорные пакеты хорошо подходят, так как они достаточно тонкие и не поглощают слишком много света. Разные цвета можно найти в ближайшем магазине.

Аккуратно пройдитесь 3M-лентой по краям там, где была старая лента, оставляя как можно меньше зазора; это поможет в случае попадания грязи, пыли или, в худшем случае, воды внутрь и на плату, либо, по крайней мере, снизит этот риск.

Новая подсветка обычно поставляется с предустановленным клеевым слоем, в этом случае использование 3M-ленты не потребуется.

Также можно настроить цвет подсветки, добавив тонкий слой прозрачного цветного пластика, заменив существующую прозрачную панель или наложив его поверх; это будет работать, если материал достаточно тонкий и не поглощает слишком много света.

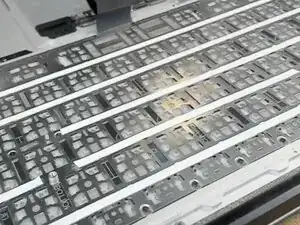

Можно также покрыть скотчем все винты вдоль центральных рядов, но не отрывайте защитную плёнку, иначе у вас будут проблемы с позиционированием подсветки! Это только поможет удержать любой винт, который может раскрутиться и застрять под клавишей.

Осторожно установите подсветку в правильное положение, убедившись, что она лежит ровно и равномерно, и что 4 направляющие или крепления для платы не закрыты, затем аккуратно прижмите края подсветки пальцем, чтобы надёжно закрепить её в корпусе.

Когда вы убедитесь, что всё правильно и надёжно закреплено, можно переходить к сборке ноутбука. Работа выполнена.
