Замена радиатора MacBook Air 13" Early 2014

Перед началом работы выключите MacBook. Закройте дисплей и положите его экраном вниз на мягкую поверхность.

Используйте отвёртку P5 Pentalobe, чтобы вывернуть десять винтов, удерживающих нижнюю крышку, следующих размеров:

Два винта 9 мм

Восемь винтов 2,6 мм

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отщёлкнуть нижнюю крышку Air.

Снимите нижнюю крышку и отложите её в сторону.

Чтобы убедиться, что всё разомкнуто и устройство не включится во время работы, рекомендуется отключить аккумулятор.

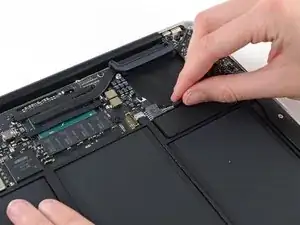

Возьмитесь за прозрачную пластиковую язычок, прикреплённый к разъёму батареи, и потяните его параллельно плате в направлении переднего края Air.

Не поднимайте разъём вверх при отключении — вы рискуете повредить гнездо разъёма.

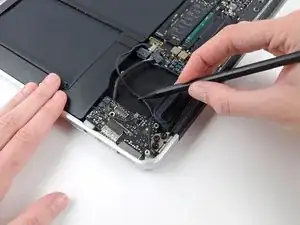

Используйте плоский конец лопатки, чтобы отжать разъём кабеля платы ввода/вывода из его гнезда на плате ввода/вывода.

Осторожно отлепите кабель платы ввода/вывода от клея, фиксирующего его на верхней части вентилятора.

При сборке убедитесь, что этот кабель установлен в правильной ориентации. Он встанет и в обратном положении, но ноутбук не загрузится.

У следующего разъёма особенно глубокое гнездо. Будьте осторожны при его отключении.

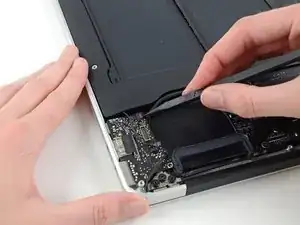

Пока вы аккуратно тянете кабель платы ввода/вывода вверх около места его соединения с логической платой, используйте плоский конец лопатки, чтобы поочерёдно поддевать стороны разъёма и помочь «выпутать» его из гнезда.

Снимите кабель платы ввода/вывода.

Используйте кончик лопатки, чтобы аккуратно откинуть фиксирующую защёлку в ZIF-разъёме кабеля вентилятора.

Убедитесь, что вы поддеваете именно подвижную защёлку, а не сам разъём.

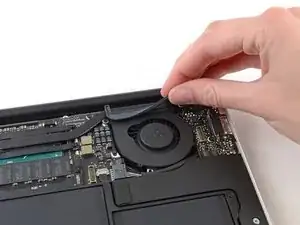

Снимите резиновую прокладку с клея на верхней части вентилятора.

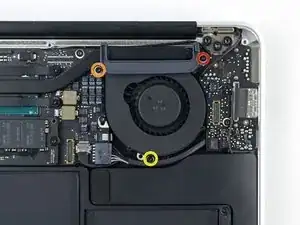

Выверните следующие три винта, фиксирующие вентилятор к верхней крышке:

Один винт T5 Torx 3,6 мм

Один винт T5 Torx 2,7 мм

Один винт T5 Torx 3,6 мм с короткой головкой

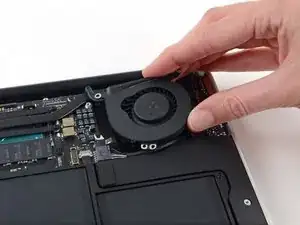

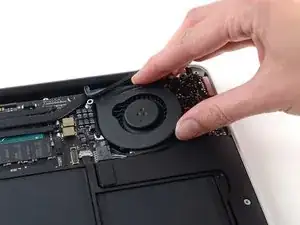

Поднимите вентилятор со стороны платы ввода/вывода и выньте его из верхней крышки.

Снятие вентилятора также отключит ленточный кабель вентилятора. Следите, чтобы он не зацепился.

Отключите плату ввода/вывода, потянув её питающий кабель из гнезда на логической плате.

Тяните кабель параллельно лицевой поверхности логической платы в направлении правого края Air.

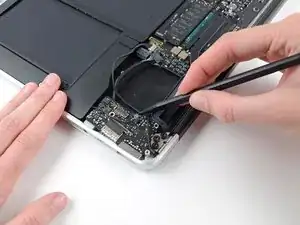

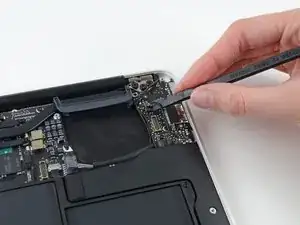

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля левого динамика и вынуть его из гнезда на плате ввода/вывода.

Подденьте снизу, под проводами.

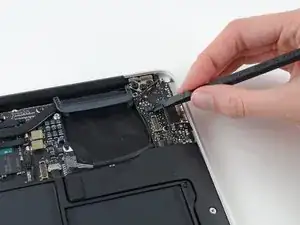

Используйте кончик лопатки, чтобы аккуратно откинуть фиксирующую защёлку в ZIF-разъёме ленточного кабеля микрофона.

Убедитесь, что вы откидываете именно защёлку, а не сам разъём.

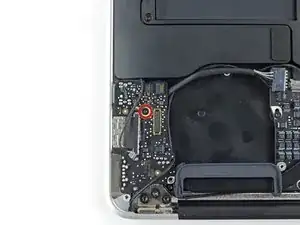

Снимите один винт T5 Torx 3,6 мм, фиксирующий плату ввода/вывода к верхней крышке.

Осторожно выньте кабель камеры из его выреза на плате ввода/вывода и сдвиньте его в сторону с помощью кончика лопатки.

Поднимите плату ввода/вывода со стороны логической платы и выньте её из верхней крышки.

Снятие платы ввода/вывода также отключит ленточный кабель микрофона. Следите, чтобы он не зацепился.

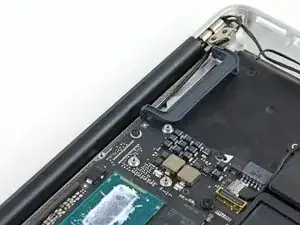

Снимите два винта T8 Torx 4,9 мм, фиксирующие держатель антенны на левом шарнире дисплея к верхней крышке.

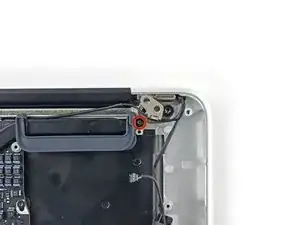

Отодвиньте держатель антенны и снимите один винт T5 Torx 3 мм, фиксирующий конец радиатора к верхней крышке.

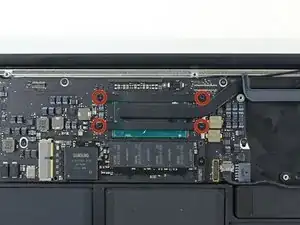

Выверните четыре винта T5 Torx 2,5 мм, фиксирующие радиатор к логической плате.

Если радиатор кажется припаявшимся к плате после снятия всех пяти винтов, используйте лопатки, чтобы аккуратно отделить радиатор от поверхностей процессора и графического процессора.

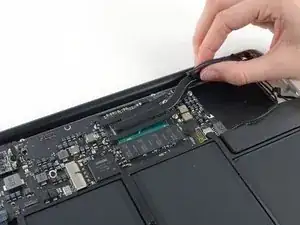

Снимите радиатор с логической платы.

При повторной установке радиатора обязательно нанесите новый слой термопасты. Если вы никогда не наносили термопасту, у нас есть руководство, которое поможет.

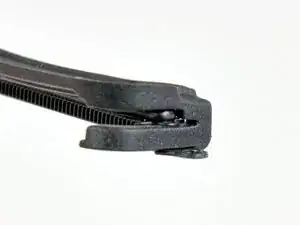

При сборке устройства присоедините уплотнитель к радиатору, как показано.

Хвостик уплотнителя должен войти в выемку в радиаторе, он не должен оказаться под выступом радиатора, который будет опираться на плату.

Убедитесь, что небольшой штифт, сформованный в резиновом уплотнителе, входит в отверстие, вырезанное в верхнем правом углу платы.

Если вы заменяете радиатор, можно повторно использовать существующий уплотнитель.
