Замена вентилятора MacBook Air 13" Early 2014

Перед началом работы выключите MacBook. Закройте дисплей и положите его верхней частью вниз на мягкую поверхность.

Используйте отвёртку P5 Pentalobe, чтобы выкрутить десять винтов, крепящих нижнюю крышку, следующих длин:

Два винта по 9 мм

Восемь винтов по 2,6 мм

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отщёлкнуть нижнюю крышку от корпуса Air.

Снимите нижнюю крышку и отложите её в сторону.

Чтобы убедиться, что всё обесточено и устройство не включится во время работы, рекомендуется отключить аккумулятор.

Возьмитесь за прозрачную пластиковую тянущую вкладку, прикреплённую к разъёму аккумулятора, и потяните её параллельно плате в сторону переднего края Air.

Не поднимайте разъём вверх при отсоединении — это может повредить гнездо разъёма.

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля платы ввода-вывода и вывести его из гнезда на плате ввода-вывода.

Осторожно отделите кабель платы ввода-вывода от клея, фиксирующего его на верхней части вентилятора.

При сборке убедитесь, что этот кабель установлен в правильной ориентации. Он физически вставится и в обратном направлении, но ноутбук не загрузится.

Следующий разъём имеет особенно глубокое гнездо. Будьте осторожны при его отсоединении.

Аккуратно потянув кабель платы ввода-вывода вверх вблизи его соединения с логической платой, используйте плоский конец лопатки, чтобы поочерёдно поддевать стороны разъёма, помогая ему «выйти» из гнезда.

Снимите кабель платы ввода-вывода.

Используйте наконечник лопатки, чтобы аккуратно перевернуть фиксирующую защёлку в разъёме ZIF кабеля вентилятора.

Убедитесь, что вы поддеваете именно подвижную защёлку, а не сам разъём.

Снимите резиновую прокладку с клеевого слоя на верхней части вентилятора.

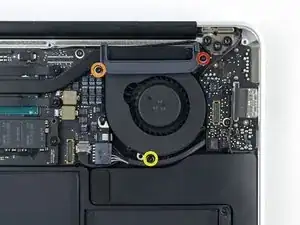

Удалите следующие три винта, крепящие вентилятор к верхней части корпуса:

Один винт T5 Torx 5,4 мм

Один винт T5 Torx 3,3 мм

Один винт T5 Torx 4,6 мм с короткой головкой

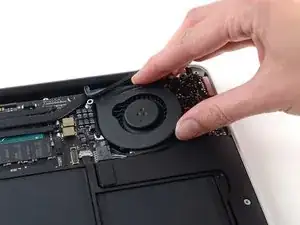

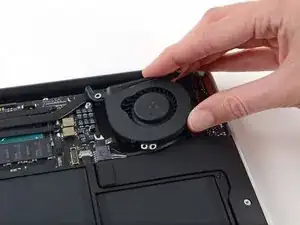

Поднимите вентилятор со стороны платы ввода-вывода и вытяните его из верхней части корпуса.

При снятии вентилятора также будет отсоединён шлейф вентилятора. Будьте внимательны, чтобы не зацепить его.

Если при снятии вентилятора вы чувствуете сопротивление, аккуратно отсоедините его кабель пинцетом.
