Замена модема iMac G5 17" Модель A1058

Уложите iMac экраном вниз на ровную поверхность.

Ослабьте три винта Phillips, крепящие заднюю панель к iMac.

Эти винты являются удерживаемыми в iMac. Центральный винт остановится после примерно 3.5 оборотов, а внешние винты остановятся после примерно 5.5 оборотов. Не пытайтесь удалить эти винты из вашего iMac.

Немного приподнимите заднюю панель с нижнего края iMac.

Потяните заднюю панель на себя и снимите ее с iMac.

Немного приподнимите карту AirPort за ее пластиковую вкладку и вытащите ее прямо из разъема.

При повторной установке вставьте карту AirPort так, чтобы антенна находилась ближе к центру материнской платы.

Вставьте плоский конец лопатки между корпусом карты AirPort и ее разъемом антенны.

Оттолкните лопатку от карты AirPort, чтобы отключить антенну AirPort.

При сборке вашего iMac убедитесь, что вы вставили карту AirPort так же, как и до разборки.

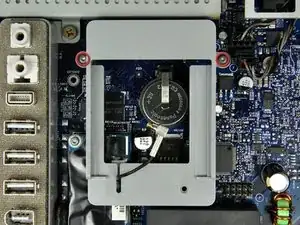

Удалите два винта Torx T6 длиной 5.5 мм, крепящие кронштейн AirPort к материнской плате.

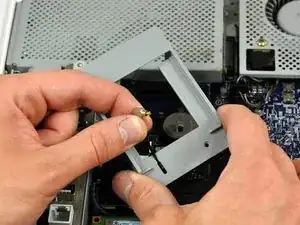

Немного поднимите кронштейн AirPort от материнской платы.

Выведите антенну AirPort через прорезь в кронштейне AirPort.

Уберите кронштейн AirPort в сторону.

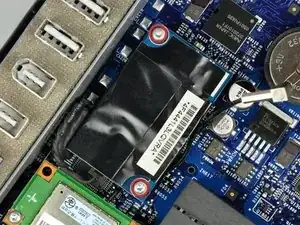

Удалите два винта Torx T6 длиной 5.5 мм, крепящие модем к материнской плате.

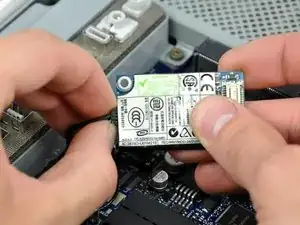

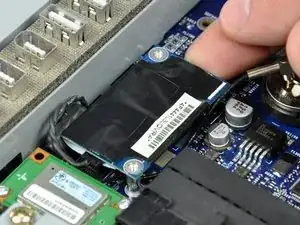

Подденьте модем прямо вверх от его верхнего края, чтобы отключить его от материнской платы.

Потяните разъем кабеля мод
