Замена узла промежуточной платы iMac G5 17" Model A1058
Снимите узел промежуточной платы, чтобы получить доступ к дисплею и передней рамке.
Шаг 1

Разместите iMac дисплеем вниз на ровной поверхности.

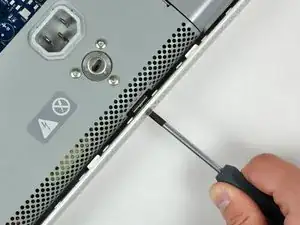

Ослабьте три винта с крестообразным шлицем, крепящие заднюю панель к iMac.
Эти винты защёлкнуты в iMac. Центральный винт перестанет проворачиваться примерно через 3,5 оборота, а внешние винты — примерно через 5,5 оборота. Не пытайтесь извлечь эти винты из iMac.
Шаг 2


Поднимите заднюю панель немного от нижнего края iMac.
Потяните заднюю панель на себя и снимите её с iMac.
Шаг 3

Удалите три латунных винта с крестообразным шлицем длиной 8 мм, фиксирующие оптический привод к промежуточной плате.
Шаг 4

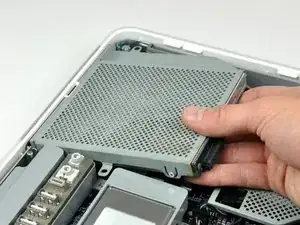

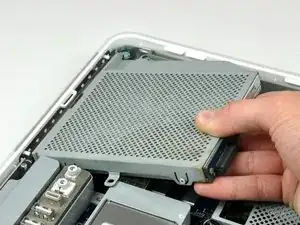

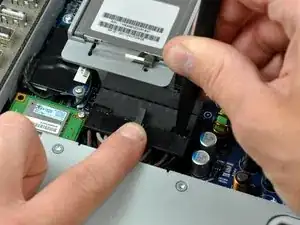

Поднимите оптический привод вблизи разъёма, чтобы отсоединить его от платы логики.
Поднимайте свободный край оптического привода лишь настолько, чтобы он прошёл над крышкой вентилятора. Слишком сильное поднятие свободного края может отломать пластиковые установочные штифты на передней рамке.

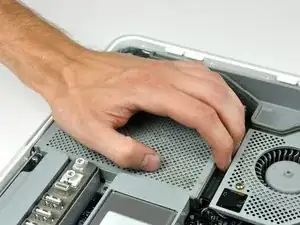

Немного приподнимите свободный конец оптического привода, затем отведите его от края заднего корпуса, чтобы освободить два пластиковых установочных штифта.
Извлеките оптический привод из iMac.
При установке оптического привода может потребоваться установить рамку, прикреплённую к открытому концу привода, на пластиковые установочные штифты, формованные в передней рамке iMac, и потянуть сторону с разъёмом привода к краю заднего корпуса, слегка выгнув её наружу, чтобы разъём правильно сел.
Шаг 5

Выдвиньте разъём кабеля инвертора-дисплея из-под металлической защёлки на промежуточной плате.
Шаг 6

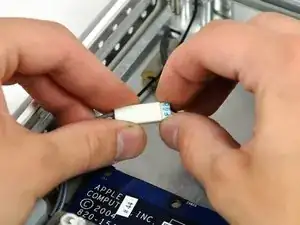

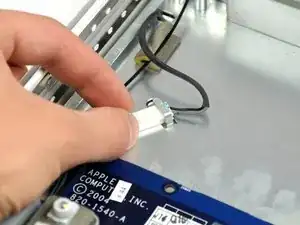

Отсоедините разъём кабеля инвертора-дисплея, потянув его прямо от гнезда.
Шаг 7

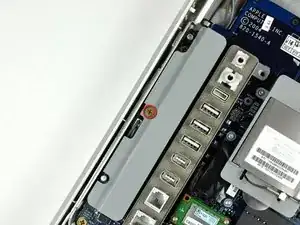

Удалите один винт с крестообразным шлицем, фиксирующий инвертор на плате логики.

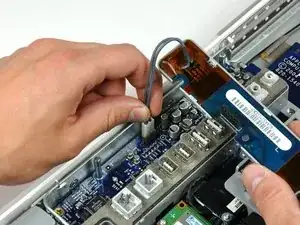

Поднимите инвертор вертикально вверх с контактов на плате логики.
Обязательно поднимайте инвертор строго вертикально, так как контакты разъёма очень длинные и легко гнутся. Если контакты согнулись при снятии, используйте разъём инвертора как направляющую, чтобы выпрямить их.
Шаг 8

Выведите разъём кабеля инвертора из канала на плате логики.
Шаг 9

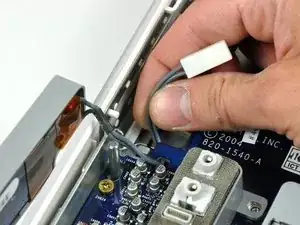

Отсоедините кабель инвертора от платы логики, потянув его прямо вверх из гнезда.
Примечание при замене: может быть полезно аккуратно вновь подсоединить этот разъём перед установкой промежуточной платы, убедившись, что разъём безопасно проходит через отверстие в промежуточной плате.
Шаг 10

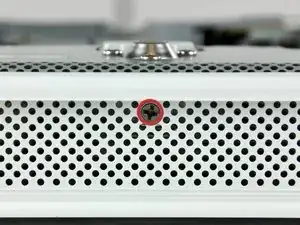

Поверните центральный винт с крестообразным шлицем на дне iMac по часовой стрелке, пока зажим задней панели не коснётся края корпуса.
В нашем конкретном устройстве резьбовая часть зажима отвалилась от корпуса зажима, из-за чего центральный винт проворачивался, не двигая кронштейн. Если ваш аппарат сломан так же, как наш, переходите к следующему шагу.
Шаг 11

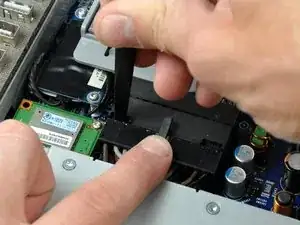

Нажав на фиксатор разъёма, вставьте плоский конец прочного лопаточного инструмента в зазор между разъёмом блока питания и его гнездом.
Поверните прочный лопаточный инструмент, чтобы слегка отделить разъём от гнезда.
Придётся работать с разных сторон, пока разъём не освободится.
К блоку питания может быть подсоединён кабель датчика внешней освещённости между блоком питания и платой логики. Если это так, аккуратно используйте лопаточный инструмент, чтобы выдавить кабель в вашу сторону, поочерёдно работая по краям кабеля, чтобы помочь ему выйти.
Шаг 12

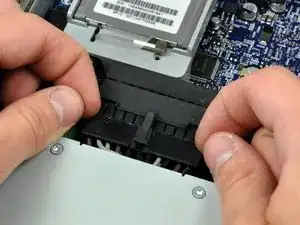

Потяните разъём блока питания прямо от его гнезда на плате логики.
Этот шаг очень прост, если сначала снять блок питания.
Шаг 13

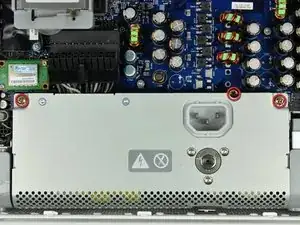

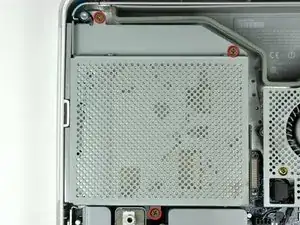

Удалите три винта с крестообразным шлицем, фиксирующие блок питания к шасси.
Все три винта защёлкнуты в блоке питания.
Для удобства при снятии может быть полезно немного приподнять центральный винт от промежуточной платы.
Шаг 14

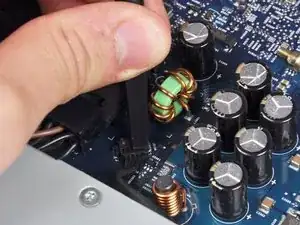

В непосредственной близости к блоку питания на плате логики установлено несколько конденсаторов. Старайтесь не трогать их, так как они хрупкие и могут отломаться от платы.

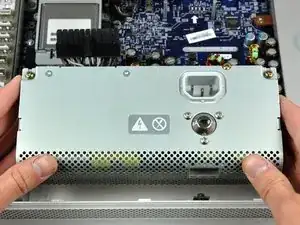

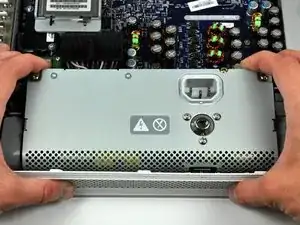

Возьмите блок питания с обеих сторон и поверните его верхний край к себе, пока он не освободится от платы логики.
Поднимите блок питания из промежуточной платы.
Для извлечения блока питания потребуется большое усилие. Возможно, придётся слегка выгнуть край передней части корпуса к себе для обеспечения достаточного зазора при снятии блока питания.
Шаг 15

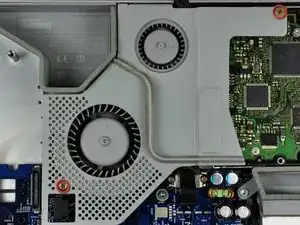

Снимите два винта с крестообразным шлицем, фиксирующие крышку вентилятора к промежуточной плате.
Шляпочный винт с воротником устанавливается в нижний левый угол крышки вентилятора.

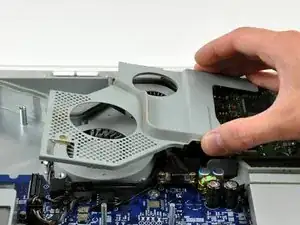

Поднимите крышку вентилятора с промежуточной платы.
Шаг 16

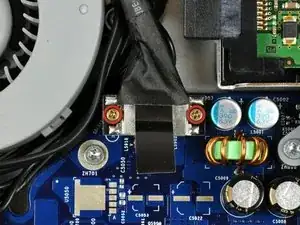

Удалите два винта с крестообразным шлицем, закрепляющих кабель данных дисплея на плате логики.

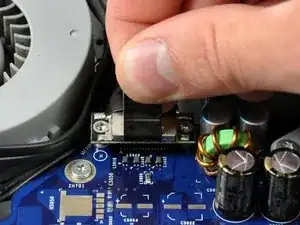

С помощью чёрной вытяжной бирки потяните разъём кабеля данных дисплея прямо вверх, чтобы снять его с гнезда на плате логики.
Шаг 17

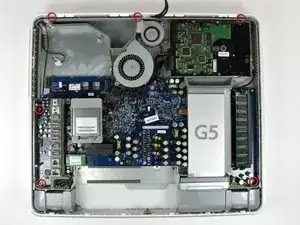

Удалите шесть винтов с крестообразным шлицем, фиксирующих середину корпуса (midplane) к передней рамке.
Три более коротких винта крепятся вдоль верхнего края iMac.
Три винта, расположенные вдоль верхней части iMac, часто падают внутрь передней рамки при удалении. Рекомендуется использовать магнитную отвёртку или приклеить кусок клейкой ленты на наконечник отвёртки, чтобы винты не падали в переднюю рамку.
Шаг 18

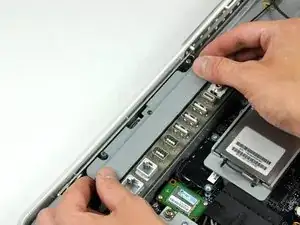

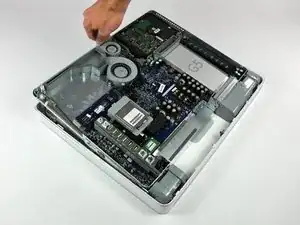

С помощью прикреплённой вытяжной бирки слегка приподнимите свободный край сборки середины корпуса (midplane) из передней рамки.
Не удаляйте сборку середины корпуса полностью пока что.
Шаг 19

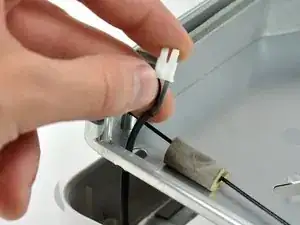

Протолкните разъём кабеля от инвертора к дисплею через отверстие в середине корпуса.
Выньте теперь свободную сборку середины корпуса из передней рамки.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
