Замена нижней части корпуса PowerBook G3 Pismo
Всё должно быть извлечено… После этого можно заменить нижний корпус.
Шаг 1

Поверните фиксирующий винт клавиатуры так, чтобы он был параллелен клавише пробела.
Потяните защёлки отпирания клавиатуры на себя и поднимите клавиатуру, пока она не выйдет из защёлок.
Выньте клавиатуру, потянув её вверх и от себя. Положите клавиатуру лицевой стороной вниз на тачпад.
Шаг 2

Потяните ленточный кабель клавиатуры прямо вверх от логической платы. Отложите клавиатуру в сторону.
Разъём может быть плотным. Осторожно покачайте разъём из стороны в сторону, одновременно тянув строго вверх, чтобы освободить его. Эту технику можно использовать для множества плат и кабелей, которые вы будете отключать.
Убедитесь, что вы извлекли батарею ноутбука и CD/DVD модули из отсеков расширения перед продолжением.
Шаг 3

Ваш ноутбук должен выглядеть примерно так.
Шаг 4

Снимите два серебристых винта Phillips #1, которые крепят экран теплоизоляции к внутренней металлической раме.
Поднимите экран теплоизоляции и потяните его на себя.
Шаг 5

Ваш ноутбук должен выглядеть примерно так.
Шаг 6

Пропустите этот шаг, если в вашем компьютере не установлена карта беспроводной сети.
Крепко захватите пластиковую вкладку, прикреплённую к карте беспроводной сети, и тяните вверх, затем вправо.
Карта всё ещё прикреплена к антенного кабелю, поэтому не вытягивайте её резко из разъёма.
Шаг 7

Отключите антенный кабель от карты беспроводной сети.
Шаг 8

Тяните кабель батареи прямо вверх от логической платы.
Извлеките батарею из держателя, потянув вверх и влево.
Шаг 9

Ваш ноутбук должен выглядеть примерно так.
Шаг 10

Снимите длинный серебристый винт Phillips #1 с радиатора.
Снимите два винта T8 Torx, которые крепят радиатор к процессору.
Шаг 11

Поднимите радиатор с левой стороны и вытащите его.
Если необходимо установить радиатор обратно в ноутбук, у нас есть руководство по теплопроводящей пасте, которое облегчает замену теплопроводящего состава.
Шаг 12

Схватите пластиковую вкладку на правой стороне процессора и потяните её прямо вверх.
У некоторых процессоров может отсутствовать пластиковая вкладка. В этом случае мы рекомендуем использовать неметаллический инструмент, чтобы аккуратно поддеть процессор. Просуньте тонкий край инструмента под передний правый угол процессора и осторожно подденьте его.
Шаг 13

Ваш ноутбук должен выглядеть примерно так.
Шаг 14

Снимите чёрный винт Torx с правой стороны модема.
Снимите небольшой чёрный пластиковый прямоугольник с четырьмя отверстиями.
Шаг 15

Используйте кончики пальцев, лопатку или плоский неметаллический инструмент, чтобы поддеть край модема и приподнять его из разъёма.
Шаг 16

Отключите кабель от правой стороны модема.
Шаг 17

Возьмите оранжевый кабель у левого конца жёсткого диска и отключите его от логической платы.
Старайтесь захватывать кабель за пластиковый разъём, а не за гибкую часть кабеля.
Шаг 18

Схватите пластиковую вкладку и потяните жёсткий диск вверх и влево, следя за тем, чтобы металлический кронштейн не зацепился за чёрный пластиковый корпус.
Шаг 19

Ваш ноутбук должен выглядеть примерно так.
Шаг 20

Отодвиньте дисплей назад так, чтобы он лёг ровно.
Просуньте указательный палец или нейлоновый инструмент под крышку сцепления рядом с кнопкой питания и аккуратно потяните вверх, пока не почувствуете освобождение.
Повторите предыдущий шаг с левой стороны.
Шаг 21

Поднимите крышку сцепления вверх и снимите её, повернув к себе.
Шаг 22

Возьмите оранжевый кабель данных дисплея и отключите его от логической платы.
Шаг 23

Снимите один чёрный винт Torx, который крепит кабель дисплея к пластиковому корпусу.
Возьмите тонкую плату инвертора дисплея за её левый край; поднимите и поверните к себе.
Есть две защёлки, которые удерживают инвертор дисплея на месте; именно их нужно пройти, чтобы вытащить плату.
Шаг 24

Отключите белый кабель инвертора от правого конца платы
Шаг 25

Отключите разъём инвертора, потянув его прямо вверх от логической платы.
Шаг 26

Поверните ноутбук так, чтобы его задняя часть была обращена к Вам.
Откройте крышку порта, расположенную на задней стороне ноутбука.
Удалите четыре чёрных винта Torx.
Шаг 27

Вернувшись к передней части, вытащите чёрную антенну Airport из её утопленного гнезда.
Шаг 28
Держите корпус дисплея по обеим сторонам и тяните прямо вверх, пока петли не освободятся из креплений.
Шаг 29

Внешний вид ноутбука должен приблизительно соответствовать этому изображению.
Шаг 30

Отключите широкий оранжевый кабель, соединяющий слот карты Airport с логической платой.
Шаг 31

Удалите три длинных серебристых и один короткий чёрный винт Torx из бежевого пластикового корпуса.
Шаг 32

Сдвиньте тонкий пластиковый экран от себя, вытащив его из-под чёрного корпуса.
Отключите только что открывшийся тонкий оранжевый шлейф от логической платы.
Удалите два длинных серебристых винта Torx.
Шаг 33

Переверните ноутбук.
Удалите пять коротких винтов Torx с нижней крышки.
Удалите два длинных винта Torx в переднем левом и переднем правом углах; при сборке убедитесь, что вернёте их на правильные места.
Шаг 34

Переверните ноутбук обратно.
Удалите три коротких чёрных винта Torx из металлической рамки.
Удалите маленький винт Torx слева, фиксирующий логическую плату к корпусу.
Шаг 35

Схватитесь за верхнюю пластиковую крышку в месте её защёлкивания во внутреннюю рамку и потяните назад. Когда пластиковая защёлка выйдет из паза, поднимите вверх достаточно, чтобы она не защёлкнулась обратно.
Шаг 36

Кнопка извлечения PC-карты на левой стороне ноутбука препятствует подъёму верхней крышки. Чтобы обойти кнопку, нажмите её достаточно глубоко, чтобы вы могли вытащить левую сторону верхней крышки наружу и вверх за пределы кнопки.
Шаг 37

Поднимите левую сторону крышки частично, чтобы получить доступ и отключить аудиовход и аудиовыход от звуковой платы в верхней правой части корпуса.
Будьте осторожны и не поднимайте верхнюю крышку слишком высоко до отключения аудиокабелей, иначе вы можете повредить звуковую плату.
Снимите верхнюю крышку. Обратите внимание, что спереди ноутбука есть две защёлки, из‑за которых крышка иногда застревает.
Шаг 38

Внешний вид ноутбука должен приблизительно соответствовать этому изображению.
Шаг 39

Удалите два длинных серебристых винта Torx с платы питания в центре ноутбука.
Шаг 40

Возьмитесь за плату питания около чёрного экрана и поднимите её вверх.
Шаг 41

Аккуратно захватите левую сторону металлического экрана между большим и указательным пальцами и осторожно потяните вверх и к передней части ноутбука.
Будьте очень осторожны при снятии самого левого зажима экранирующего кожуха из его паза — эта деталь легко гнётся. Это одна из самых уязвимых частей в Pismo.
Шаг 42

Удалите один короткий чёрный винт Torx, фиксирующий металлическую рамку к нижней крышке.
Снимите маленькую металлическую гайку с болта с помощью пассатижей с узкими губками или отвёртки‑главки на пять миллиметров.
Если вы используете пассатижи, будьте крайне осторожны, чтобы они не соскользнули, иначе вы можете повредить логическую плату.
Шаг 43
Отключите кабель вентилятора от левой стороны логической платы.
Шаг 44

Поверните ноутбук так, чтобы его задняя часть была обращена к Вам.
Поднимите левую сторону металлической рамки и удалите один чёрный винт Torx.
Шаг 45

Возьмитесь за фильтр электромагнитного экранирования за его чёрный конец и поверните его к передней части ноутбука. Поднимите фильтр и выведите его за кронштейн винта.
Снимите металлическую рамку.
Шаг 46

Внешний вид ноутбука должен приблизительно соответствовать этому изображению.
Шаг 47

Поднимите звуковую плату, потянув вверх за правую и левую стороны одновременно.
Если звуковая плата заедает, потяните чёрную металлическую стенку корпуса на себя, одновременно поднимая правую сторону звуковой платы.
Шаг 48

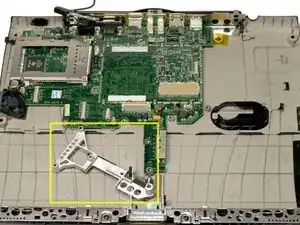

Поверните ноутбук так, чтобы передняя часть была обращена к Вам.
Сдвиньте металлический упор влево.
Шаг 49

Осторожно приподнимите передний край платы логики и потяните её на себя.
При извлечении платы логики необходимо обходить два основных препятствия: во‑первых, вентилятор и кабели разъёмов, во‑вторых, болт в заднем левом углу.
Шаг 50

Переверните плату логики так, чтобы разъёмы были обращены к вам.
Удалите четыре винта с крестообразным шлицем, крепящие корзину PC‑карты к плате логики.
Два винта короткие, два — длинные. Два коротких винта устанавливаются со стороны, ближе к кнопке извлечения PC‑карты.
Шаг 51

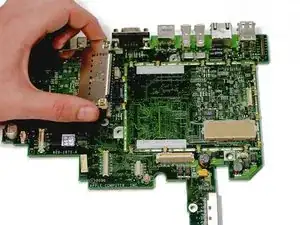

Переверните плату логики обратно.
Захватите корзину PC‑карты большим и указательным пальцами и поднимите её строго вверх.
Шаг 52

Корпус остаётся опущенным.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
