Разборка scrollball в Apple Mighty Mouse
Частая проблема mighty mouse — попадание грязи в узел scrollball, из‑за чего прокрутка становится очень неудобной. Существуют и другие решения, например, промывка шарика изопропиловым спиртом и использование его для очистки роликов, но мне показалось гораздо эффективнее устранить проблему у источника. Предполагаю, что это руководство в общих чертах подойдёт и для USB‑версии, хотя я этого не проверял.
Шаг 1

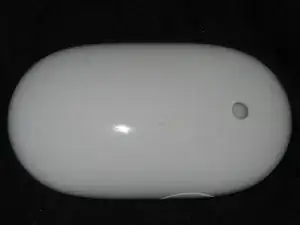

Перед продолжением выключите мышь, используя сдвижной выключатель на нижней стороне устройства.
Перед разборкой мыши сначала попробуйте почистить шарик зубной щёткой и изопропиловым спиртом. Обязательно попадите щетиной между шариком и корпусом — это поможет удалить грязь и пыль, забивающие ролики внутри.
Также можно попробовать выдуть загрязнения из «отверстия для шарика» баллончиком со сжатым воздухом.
Шаг 2

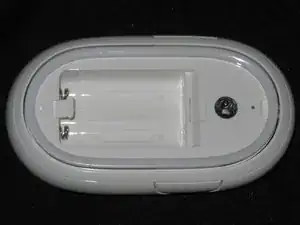

Начните с переворачивания мыши, как показано.
Снимите нижнюю панель, сдвинув защёлку вниз и влево.
В указанной области может потребоваться поддеть край нижней панели.
Извлеките батареи.
Шаг 3
Вставьте лопаточку между кнопкой и внешним белым кольцом.
Поверните лопаточку, чтобы отделить кольцо от корпуса мыши. Пройдите лопаточкой по всему периметру мыши, пока кольцо полностью не отойдёт.
Придётся приложить некоторое усилие, чтобы разорвать клей, удерживающий кольцо, но постарайтесь не треснуть пластик кольца.
При сборке кольцо придётся приклеить обратно к корпусу. Цианакрилатный клей подходит для этой цели.
Шаг 4

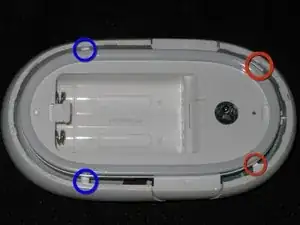

Отожмите два защёлкивающих крючка с помощью лопаточки.
Аналогично используйте лопаточку, чтобы освободить два поворотных шарнира.
Шаг 5
Осторожно разъедините две половины; не тяните за гибкие шлейфы.
Шаг 6

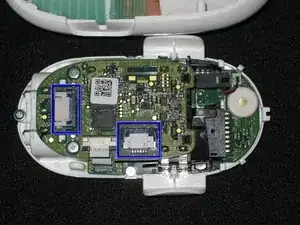

Осторожно разблокируйте защёлки ногтём или лопаточкой. Не перегружайте защёлку, она может сломаться.
Отключите оба гибких шлейфа.
Второе фото показывает, насколько нужно отвести защёлки.
При сборке шлейфы должны быть вставлены в разъёмы контактной стороной вверх.
Шаг 7

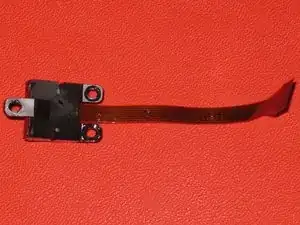

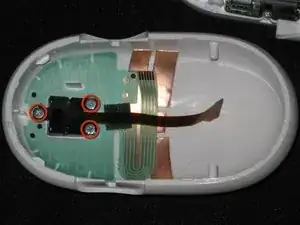

Выверните три винта Phillips #00, крепящие узел scrollball к верхней части корпуса.
Шаг 8

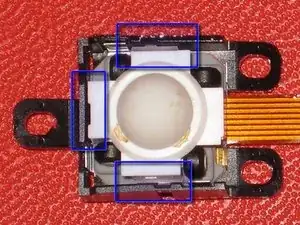

Подденьте белую крышку шарика из чёрного корпуса маленькой плоской отвёрткой.
В сборке есть мелкие свободные части — будьте осторожны при снятии крышки. Малые магнитные колёсики особенно легко потерять.
Шаг 9

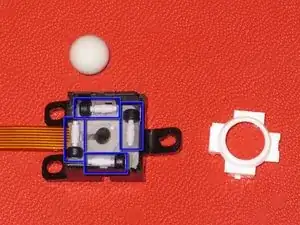

Извлеките четыре ролика из чёрного корпуса пинцетом. Они удерживаются магнитно.
Очистите все детали изопропиловым спиртом, дайте им высохнуть и соберите устройство обратно.
При сборке ролики возвращаются на место так, чтобы задний конец колёсика касался металлических защёлок.
Заключение
Для повторной сборки выполните вышеуказанные действия в обратном порядке.
Перевод руководства с ifixit.com
