Снятие жесткого диска Macintosh Classic II

Это один из винтажных компьютеров в моем распоряжении. Это Macintosh Classic II M4150. Apple считает этот продукт устаревшим, и «информация об этих продуктах больше не обновляется с 01.09.1998»

При включении он изначально показывал шахматную доску, которая быстро превратилась в этот узор. Шахматная доска обычно возникает из‑за неисправной оперативной памяти. Учитывая возраст этого компьютера, вероятны протечки электролитических конденсаторов. Пора проверить.

В этом компьютере есть ЭЛТ. Это означает наличие высоких напряжений при работе внутри. Используйте правильные меры безопасности при работе с ЭЛТ.

Крышка удерживается четырьмя (4) винтами T-15. Двумя (2) снизу

и двумя (2) под верхней частью (ручкой)

Нижние легко выкрутить

Верхние сложнее из‑за глубины отверстий.

Не было достаточно места, чтобы надежно удержать отвертку.

К счастью, у этой отвертки iFixit есть отверстие в верхней части. Я использовал инструмент для получения механического преимущества. При прикладывании давления вниз на отвертку поворачивайте инструмент влево, чтобы ослабить винт

После ослабления удлинитель iFixit из моего набора идеально подходит для выкручивания винта,

Вот четыре (4) винта. Два нижних винта — M4x15 мм. Верхние винты — типичные для соединения пластика и листового металла.

После снятия винтов крышка сдвинется и снимется.

Лучше положить корпус и тянуть крышку прямо вверх. Может потребоваться сила из‑за плотной посадки и многолетнего хранения.

Вот как выглядит внутренность.

Помните о высоком напряжении. Не прикасайтесь к компонентам голыми руками и т.д. Сейчас можно смотреть, но не трогать

Блок питания (плата развёртки)

Высоковольтный трансформатор

Видеоплата

ЭЛТ

SCSI жесткий диск

Жесткий диск сверху, дисковод — внизу

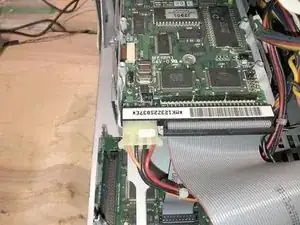

Вот жесткий диск. Он фактически установлен «вверх ногами». Вы смотрите на плату контроллера диска

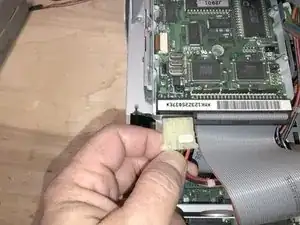

Отсоедините кабель питания

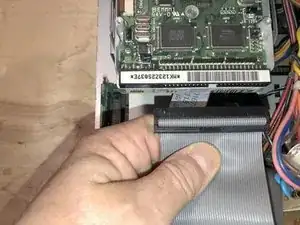

Далее отсоедините кабель данных. Красная полоса всегда подключается к контактy 1 разъема

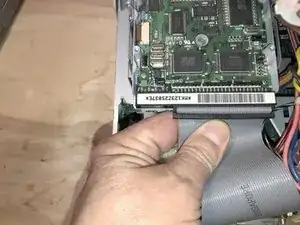

Чтобы отсоединить кабель, просто потяните его к задней панели. Здесь нет фиксирующих защелок и т.п.

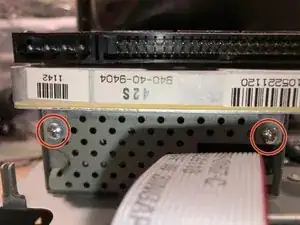

Есть два (2) винта с крестообразным шлицем, которые удерживают корзину HDD. Снимите их

Винты — машинные M3 длиной 8 мм

После удаления двух (2) винтов просто выньте жесткий диск с корзиной из шасси.

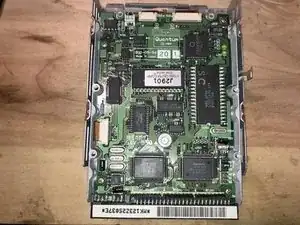

Диск — Quantum ProDrive LPS 42S 40GB SCSI
