Снятие платы логики Macintosh Classic II

Вот один из винтажных компьютеров в моей коллекции. Это Macintosh Classic II M4150. Apple считает этот продукт устаревшим и «информация о этих продуктах больше не обновляется с 01.09.1998»

При включении он изначально показывал шахматный узор, который быстро перешёл в этот паттерн. Шахматный узор обычно вызывается неисправной оперативной памятью. Учитывая возраст этого компьютера, возможны протекающие конденсаторы. Пора проверить.

В этом компьютере есть ЭЛТ. Это означает наличие высоких напряжений при работе. Применяйте правила безопасности при работе с ЭЛТ.

Крышка удерживается четырьмя (4) винтами T-15. Два (2) внизу

и два (2) под верхней частью (ручкой)

Нижние винты легко выкрутить

Верхние представляют небольшую сложность из‑за глубины отверстий.

Не было достаточно места, чтобы удобно захватить отвертку.

К счастью, у этой отвертки iFixit есть отверстие на верхней части. Я использовал инструмент для получения механического преимущества. Надавливая вниз на отвертку, поворачивайте инструмент влево, чтобы ослабить винт

После ослабления с iFixit-удлинителем из набора винт легко извлекается,

Вот четыре (4) винта. Два нижних винта — M4×15 мм. Верхние винты типичны для соединений пластик — тонколистовой металл.

После снятия винтов крышка сдвигается и снимается.

Лучше положить её и тянуть корпус прямо вверх. Может потребоваться усилие из‑за плотной посадки и многолетнего хранения.

Вот как выглядит внутреннее пространство.

Помните о высоком напряжении. Не прикасайтесь к компонентам голыми руками. Сейчас выглядит безопасно, но трогать нельзя

Блок питания (плата развёртки)

Трансформатор строчной развертки

Видеоплата

Электронно-лучевая трубка

SCSI жёсткий диск

Жёсткий диск вверху, дисковод гибких дисков внизу

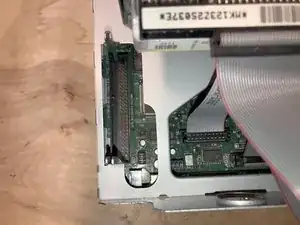

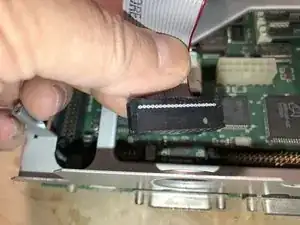

Если в Вашем Classic II установлена плата расширения памяти, она находится в этом слоте. Её нужно удалить.

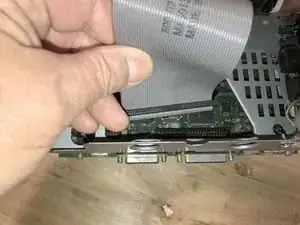

Далее идёт 50‑контактный SCSI кабель жесткого диска. Эти кабели более массивны и жёстки, чем IDE‑кабели 90‑х годов.

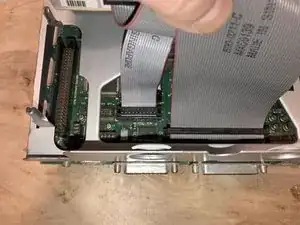

Тяните кабель прямо вверх. Может потребоваться усилие, но замков или защёлок удалять не нужно. Просто тяните.

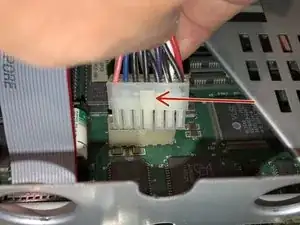

Далее — кабель питания платы логики.

Нажатие на пластиковую защёлку освободит фиксатор. Потяните кабель вверх, чтобы извлечь его

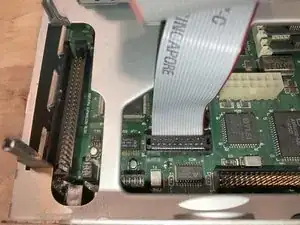

Здесь кабель дисковода. Красная полоса всегда подключается к контакту номер один (1) на разъёме

Просто вытяните кабель из разъёма. Здесь тоже нет защёлок.

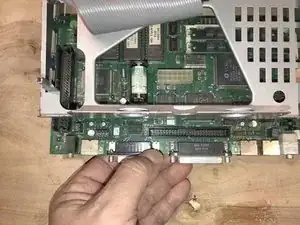

Далее возьмите плату логики за край и вытяните её из шасси

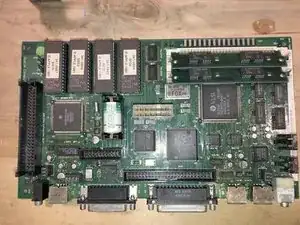

Вот полная плата логики. Виден аккумулятор и модули памяти. К счастью, аккумулятор не протёк. Плата покрыта пылью и имеет следы загрязнений. В целом она в хорошем состоянии для почти 30‑летнего электронного устройства.
