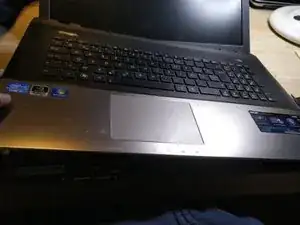

замена сломанного кабеля ЖК-дисплея ноутбука asus k75vm

сначала извлеките аккумулятор

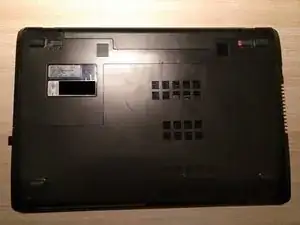

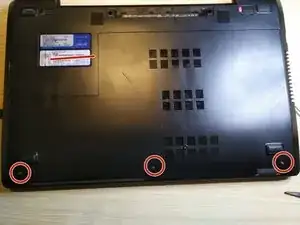

снимите большую крышку, открутив 3 винта

теперь извлеките DVD-привод, открутив 1 винт.

следите за винтами, составьте карту и приклейте винты к карте.

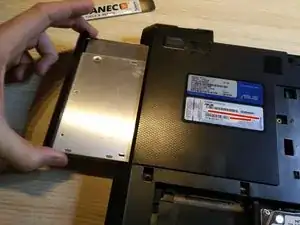

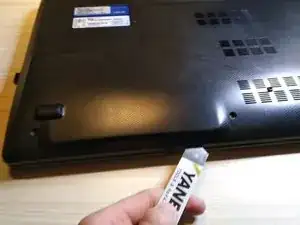

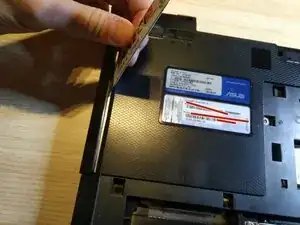

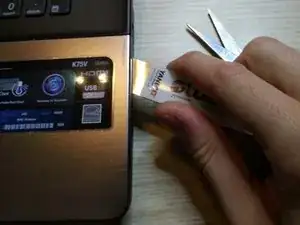

используйте лопаточку для извлечения DVD-привода.

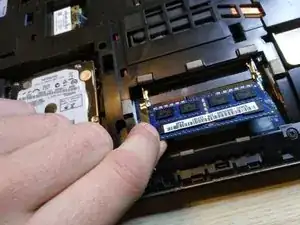

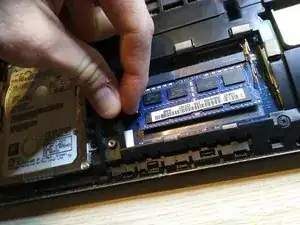

извлеките модуль оперативной памяти

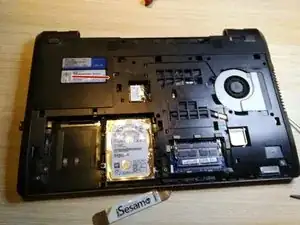

снимите корзину HDD и винты (у меня их 2).

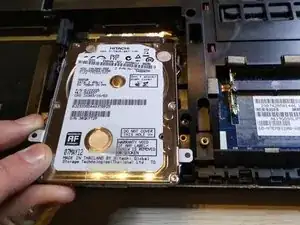

после удаления двух чёрных винтов выдвиньте жёсткий диск.

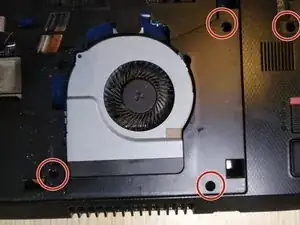

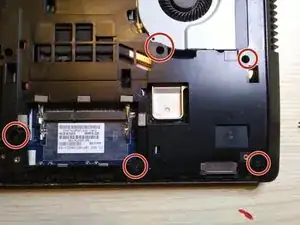

теперь открутите винты корпуса.

остальные винты корпуса.

также есть 3 маленьких винта, спрятанных под отсеком DVD. если Вы снимете отсек DVD (как на предыдущем шаге), Вы увидите эти 3 маленьких винта. у меня нет их фотографии.

теперь переверните ноутбук и с помощью лопатки снимите верхнюю панель с прикреплённой клавиатурой.

при снятии: будьте внимательны к разъёмам клавиатуры и тачпада и ленточным кабелям.

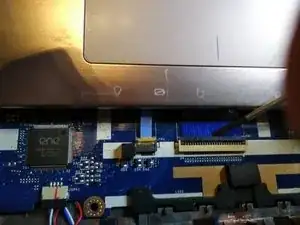

отсоедините ленточные кабели от разъёма на материнской плате.

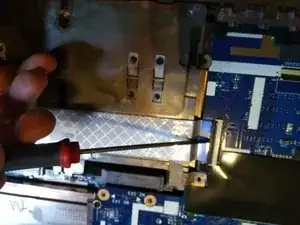

используйте плоскую отвёртку или маленькую пластиковую лопаточку, чтобы поднять маленький пластиковый фиксатор в разъёме вверх.

сдвиньте кабели от разъёма, когда фиксатор открыт, затем закройте фиксатор.

после снятия верхней панели (с клавиатурой) Вы увидите материнскую плату...

если Вы хотите заменить клавиатуру: клавиатура прикреплена к верхней панели, снимите винты с металлической рамки и извлеките старую клавиатуру. всегда аккуратно обращайтесь с ленточным кабелем.

теперь мы отключим кабели от материнской платы.

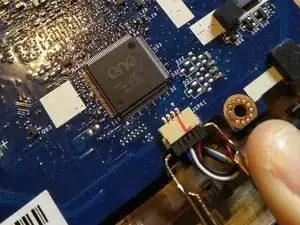

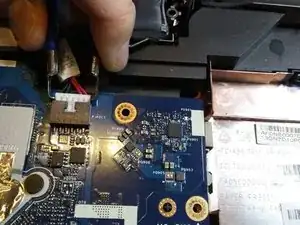

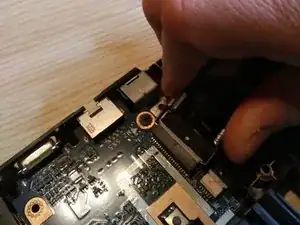

отсоедините кабель разъёма питания (DC jack) от разъёма на материнской плате.

Будьте осторожны: это очень хрупкий пластиковый разъём! Рекомендуется использовать маленькую плоскую отвёртку или пластиковую лопаточку.

на фото я использую экстрактор для микросхем, но я не рекомендую его использование, если Вы не привыкли ремонтировать ноутбуки.

если у Вас сломан разъём питания, извлеките весь кабель (чёрный и красный), проходящий через пластиковую рамку ноутбука.

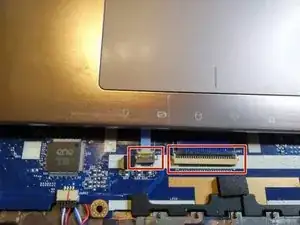

при отсоединении кабеля ЖК-дисплея от разъёма используйте экстрактор для микросхем, действуйте очень осторожно. при повреждении или разрыве кабеля у Вас будут проблемы с экраном.

удалите маленький разъём рядом с большим разъёмом ЖК-дисплея — это разъём веб-камеры.

снимите белый большой плоский ленточный кабель, подключённый к плате USB (справа).

опять же будьте осторожны и используйте плоскую отвёртку или лопаточку, чтобы поднять фиксатор.

отсоедините аудиокабель от разъёма; будьте осторожны — при разрыве кабелей будут проблемы со звуком и возможен синий экран смерти.

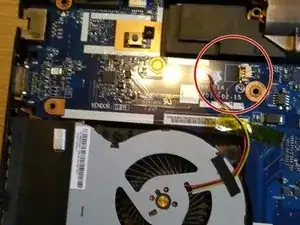

отсоедините кабель вентилятора от разъёма, будьте очень аккуратны, так как это очень тонкие и ломкие кабели.

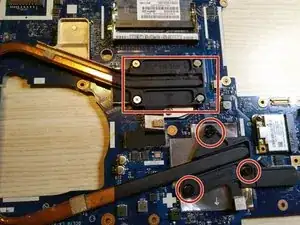

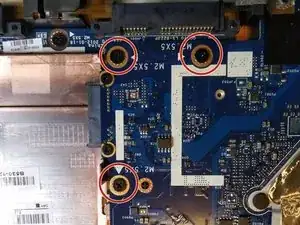

удалите 3 винта, показанные на рисунке 1

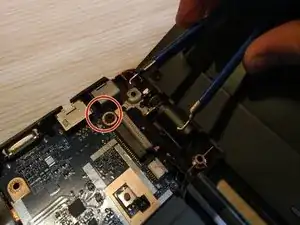

удалите 1 винт слева от разъёма ЖК-дисплея.

после этого Вы сможете выдвинуть материнскую плату. (поднимите её с правой стороны, затем сдвиньте вправо и извлеките.)

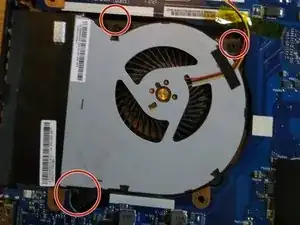

если Вы хотите снять вентилятор или заменить его, необходимо открутить 3 винта, см. рисунок 3

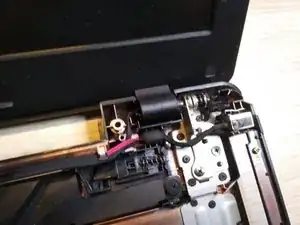

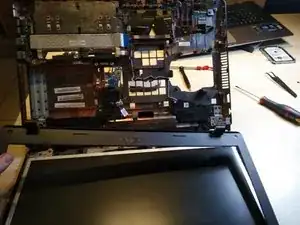

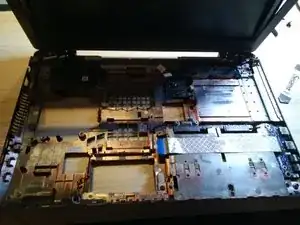

после снятия материнской платы Вы увидите петли экранa.

на рисунке 2 Вы увидите материнскую плату; Вы можете почистить или заменить процессор сейчас.

для замены процессора или очистки термопрокладок необходимо открутить винты, показанные на рисунке 3.

очистите контактные площадки изопропиловым спиртом и всегда обновляйте термопасту процессора (одна капля на каждое место достаточна).

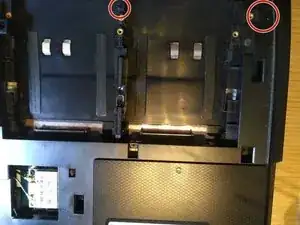

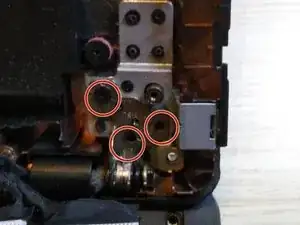

открутите по 3 винта на каждой петле.

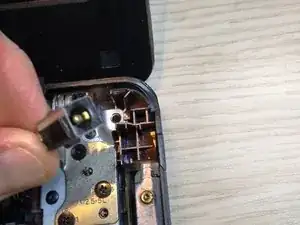

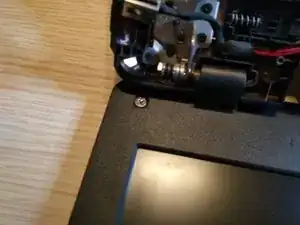

на правой петле есть металлический крючок, прикреплённый к петле. он прикреплён к нижнему корпусу — просто сдвиньте экран, чтобы освободить его.

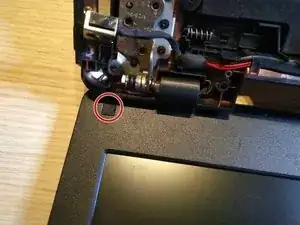

снимите чёрную квадратную резиновую заглушку, чтобы открыть скрытые винты.

есть 2 винта: один внизу слева и один внизу справа.

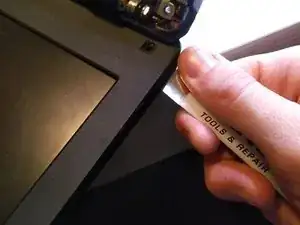

после снятия винтов можно провести лопаткой или инструментом для вскрытия по периметру пластикового каркаса.

после снятия пластикового каркаса вы можете заменить экран, шлейф ЖК-панели и т.д.

у меня нет фотографий процесса съёмки экрана — прошу прощения. но вы можете следовать другим руководствам по этой операции, поскольку процесс одинаков.
