Замена жёсткого диска Toshiba Dynabook AX 53D
В этом руководстве пошагово показан процесс извлечения обоих жёстких дисков, расположенных в Toshiba Dynabook AX 53D. Включено снятие крышек отсеков для дисков, выдвижение диска и снятие диска с металлической монтажной пластины.
Шаг 1

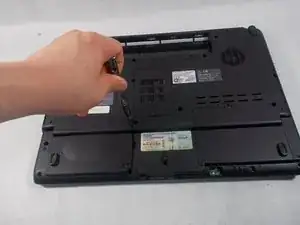

Раздвиньте две подпружиненные пластиковые защёлки, отмеченные номерами 1 и 2.
Перед выполнением работ отключите все внешние источники питания.
Шаг 2

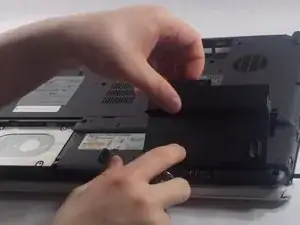

Батарея теперь легко снимается, потянув её вверх за вырезную защёлку на внутреннем крае.
Шаг 3
Снимите два винта отсека для жёсткого диска длиной 4,6 мм с помощью насадки #J1. Они находятся на нижней стороне ноутбука рядом со стикером с лицензией Windows.
Шаг 4

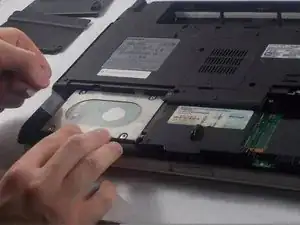

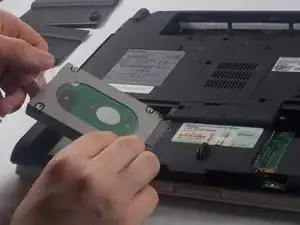

Осторожно потяните горизонтально за прозрачную пластиковую петлю, чтобы отсоединить жёсткий диск.
Не прикасайтесь к печатной плате или разъёмам диска — это может их повредить.
Шаг 5

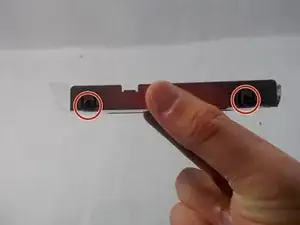

Диск можно извлечь из металлического удерживающего кронштейна, открутив четыре видимых винта 4,1 мм с насадкой #J1 по обеим сторонам диска.
Шаг 6
Второй жёсткий диск можно извлечь аналогичным образом в правом отсеке.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
