Замена клавиатуры Toshiba Dynabook AX 53D

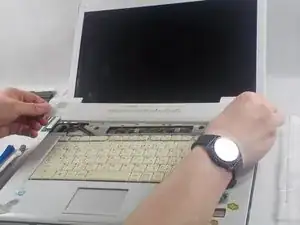

Этот гид показывает пользователям, как удалить клавиатуру с Toshiba Dynabook. Процесс включает удаление винтов верхней панели, снятие медийного обрамления и удаление клавиатуры.
Шаг 1

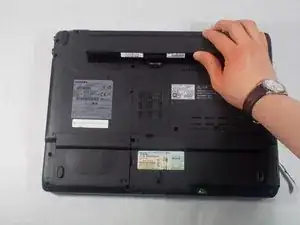

Раздвиньте два пластиковых защелки с пружинами, обозначенные цифрами #1 и #2.
Убедитесь, что отключили все внешние источники питания перед работой с компьютером.
Шаг 2

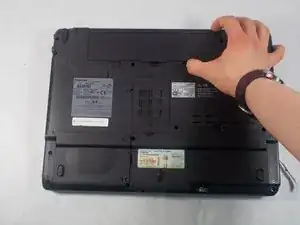

Теперь батарея легко снимается, потянув за выемку на внутреннем крае.
Шаг 3

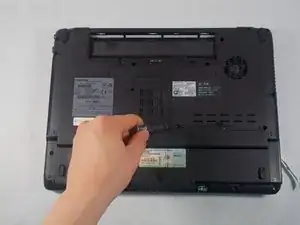

С помощью бит #J1 удалите 17 утопленных винтов B6 длиной 7.3 мм с нижней стороны ноутбука и один винт F3 длиной 3.1 мм #J0 внутри отсека для батареи.
Шаг 4

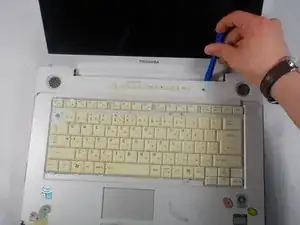

Проведите синим пластиковым инструментом для открывания под медийным обрамлением и аккуратно подденьте с передней панели.
Шаг 5

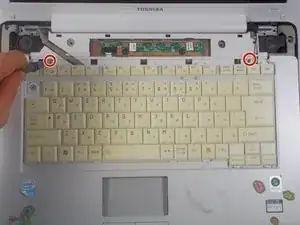

С помощью биты #J0 удалите два винта длиной 3.1 мм, крепящих верхнюю часть клавиатуры.
Шаг 6

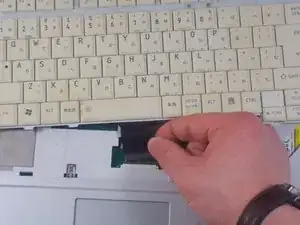

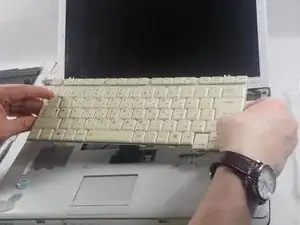

Выдавите черную пластиковую защелку с обеих сторон шлейфа. Держась за кабель с каждой стороны, отсоедините от ноутбука.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
