Замена вентилятора в Toshiba Dynabook T552-58G

Разверните Toshiba Dynabook T552-58G так, чтобы задняя панель была направлена к Вам.

Отвинтите 10 винтов на задней панели Toshiba Dynabook T552-58G с помощью крестовой отвёртки PH 0.

Длина каждого винта — 5,3 мм.

Отвинтите чёрный винт с помощью отвёртки J0. Он расположен у верхней правой ножки устройства.

Это позволит снять крышку отсека жёсткого диска.

Этот винт не выйдет полностью из крышки отсека жёсткого диска.

Отвинтите единственный винт, расположенный под жёстким диском, с помощью отвёртки J0. Длина этого винта — 5,3 мм.

Отвинтите два винта, расположенные по диагонали от нижнего левого винта отсека жёсткого диска, с помощью отвёртки J0. Ближний к жёсткому диску винт имеет длину 5,2 мм, а более удалённый — 4,2 мм.

Отвинтите винт, расположенный по диагонали от верхнего правого винта отсека жёсткого диска, с помощью отвёртки J0. Длина этого винта — 5,2 мм.

Осторожно приподнимите заднюю панель и отведите её от корпуса ноутбука.

Должно ощущаться небольшое сопротивление.

После приподнимания аккуратно снимите заднюю панель.

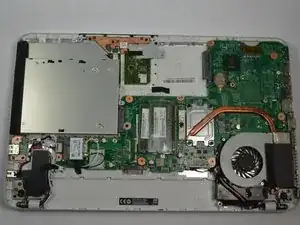

После снятия задней панели найдите вентилятор в нижнем правом углу.

Убедитесь, что компьютер выключен и отсоединён от электросети.

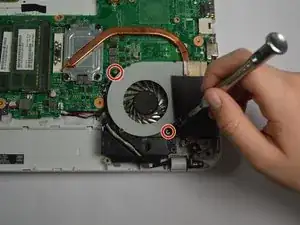

Отвинтите два винта, расположенные в верхнем левом и нижнем правом углах вентилятора. Используйте крестовую отвёртку PH 0.

Оба винта имеют длину 2,7 мм.

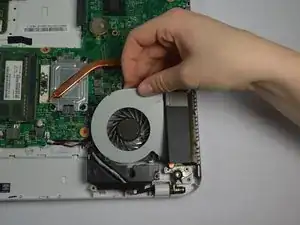

Осторожно приподнимите вентилятор от основания. К основанию через разъём подключено три провода.

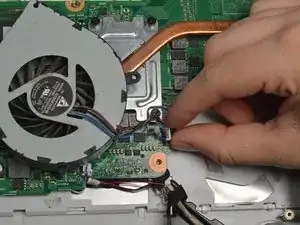

Пальцами аккуратно сожмите белый разъём и потяните вверх.

Будет небольшое сопротивление.

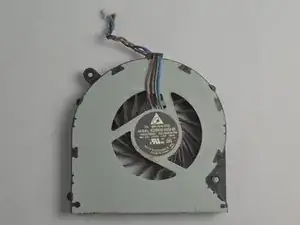

Удалите неисправный вентилятор.
