Замена жесткого диска Toshiba Satellite E45-B4200

Переверните ноутбук вверх дном, чтобы видеть нижнюю часть устройства.

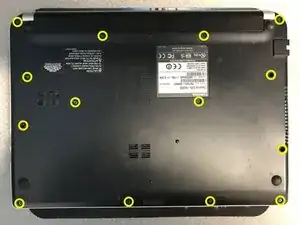

Удалите 14 винтов с крестообразной головкой с нижней части устройства.

Обратите внимание, что все винты одинакового размера и длины в данном случае. Но всегда полезно помнить, куда пошли снятые части.

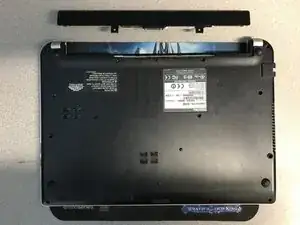

Выдвиньте аккумулятор из корпуса.

Используя одну или несколько пластиковых лопаток, отделите нижнюю часть ноутбука от остальной части устройства.

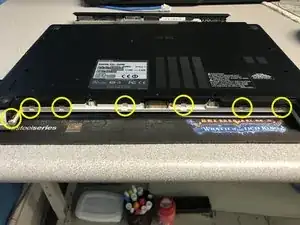

Обратите внимание на несколько точек вдоль задней части ноутбука, которые на самом деле соединяются. Их можно увидеть на втором фото и использовать для облегчения процесса снятия нижней панели.

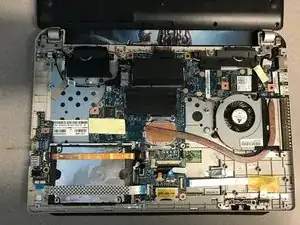

Жесткий диск находится в правом переднем углу ноутбука. Поскольку устройство перевернуто, диск должен быть в левом переднем углу.

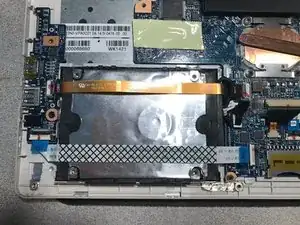

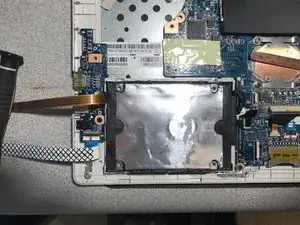

Необходимо отсоединить два шлейфа и убрать их в сторону, чтобы получить доступ к жесткому диску. Вы можете использовать пластиковую лопатку из предыдущих шагов, чтобы поднять черные и белые пластиковые защелки, а затем аккуратно вынуть шлейф из соединителей, как показано на последних двух фотографиях.

Обратите внимание, что для оранжевого шлейфа, который сверху, защелка черного цвета и поднимается слева.

Обратите внимание, что для белого и черного шлейфа, который снизу, защелка белого цвета и также поднимается слева.

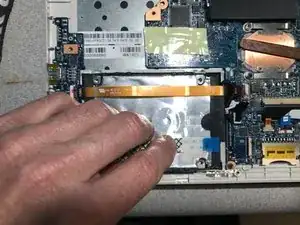

Когда два небольших шлейфа убраны в сторону, вы снова можете использовать пластиковую лопатку для аккуратного извлечения жесткого диска из его места, осторожно поддев его.

Когда жесткий диск будет освобожден от своего места, осторожно отключите SATA-кабель от жесткого диска.

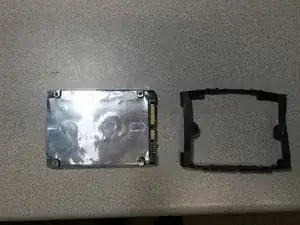

Удалите резиновое кольцо с жесткого диска, осторожно потянув. Оно не закреплено на жестком диске, кроме как резиновыми частями, которые занимают места, где обычно находятся винты.
