Замена тачпада Toshiba Dynabook AX 53D

Раздвиньте две пластиковые защёлки с пружинным механизмом, обозначенные как №1 и №2.

Перед работой с компьютером обязательно отключите все внешние источники питания.

Батарея теперь легко извлекается, потянув вверх за насечную крышку на внутреннем крае.

Используя биту #J1, удалите 17 утопленных винтов B6 длиной 7,3 мм с нижней стороны ноутбука и винт F3 длиной 3,1 мм с битой #J0 в отсеке для батареи.

Проденьте синий пластиковый инструмент для вскрытия под медиабейзел и аккуратно подденьте с передней панели.

Используя биту #J0, удалите два винта длиной 3,1 мм, фиксирующие верхнюю часть клавиатуры.

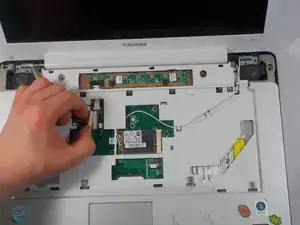

Выдавите чёрную пластиковую защёлку по обеим сторонам лентового кабеля. Держась за кабель по бокам, отсоедините его от ноутбука.

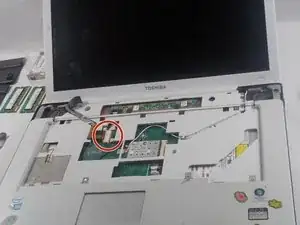

Отсоедините белый пластиковый разъём оплётного кабеля дисплея.

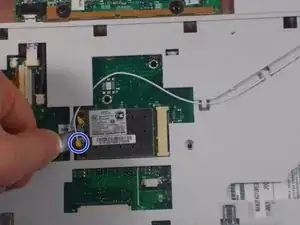

Используя плоский металлический шпатель, отсоедините тонкие белый и чёрный провода от их защёлок.

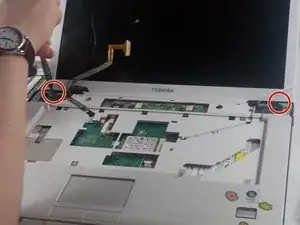

Используя крестовую отвертку #J1, удалите четыре винта длиной 7,6 мм, которые крепят дисплей к корпусу ноутбука.

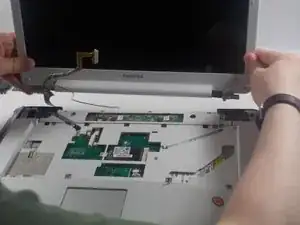

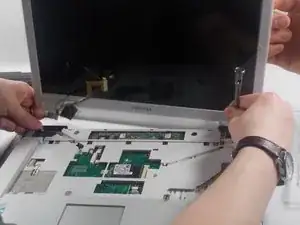

Дисплей теперь можно аккуратно снять, поднимая его вверх.

Проведите пластиковым инструментом для вскрытия по стыку между верхней рамкой тачпада и нижней частью ноутбука.

Аккуратно отсоедините рамку тачпада.

Лентовый кабель может порваться при грубом обращении.

Осторожно извлеките белый лентовый кабель.

Удалите шесть винтов #J1 длиной 3,7 мм, удерживающих тачпад на месте.

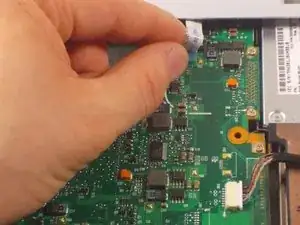

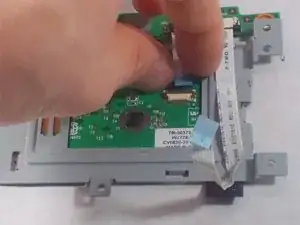

Осторожно потяните лентовый кабель, чтобы отсоединить его от тачпада.

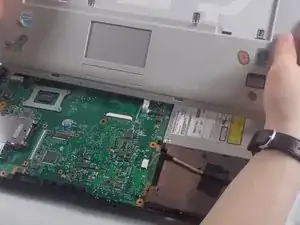

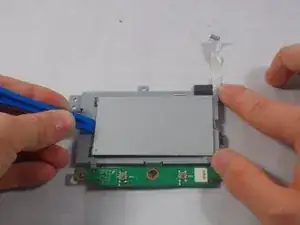

Аккуратно подденьте тачпад пластиковым инструментом для вскрытия.

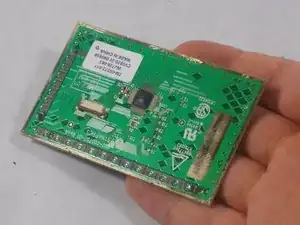

Тачпад удалён.
