Замена задней панели Toshiba Dynabook T552-58G
Задняя панель расположена на задней стороне компьютера. Если необходимо заменить заднюю панель из-за повреждений, следуйте этому руководству. Для выполнения данной работы потребуется один инструмент.
Шаг 1

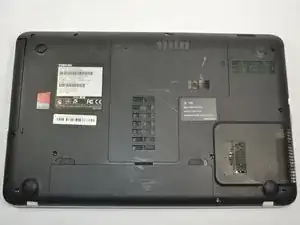

Поверните Toshiba Dynabook T552-58G так, чтобы задняя панель была обращена к вам.
Шаг 2

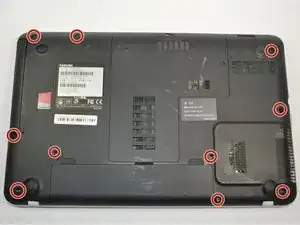

Снимите 10 винтов, расположенных на задней панели Toshiba Dynabook T552-58G, используя отвертку PH 0.
Каждый винт длиной 5,3 мм.
Шаг 3

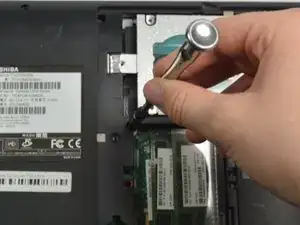

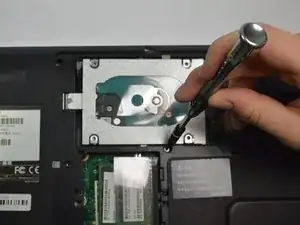

Удалите черный винт с помощью отвертки J0. Он находится рядом с правой верхней опорой устройства.

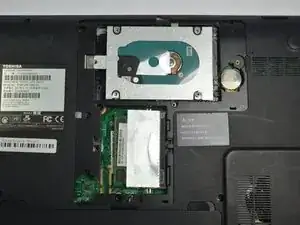

Это позволит снять крышку жесткого диска.
Этот винт не выйдет из крышки жесткого диска.
Шаг 4

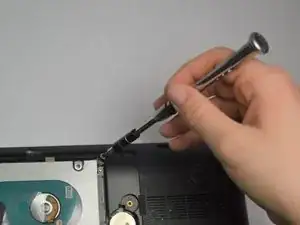

Удалите один винт, расположенный ниже жесткого диска, используя отвертку J0. Этот винт длиной 5,3 мм.
Шаг 5

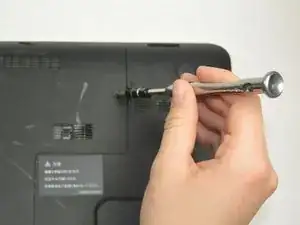

Удалите два винта, расположенные по диагонали от нижнего левого винта жесткого диска, используя отвертку J0. Винт, ближайший к жесткому диску, длиной 5,2 мм, а более удаленный — 4,2 мм.

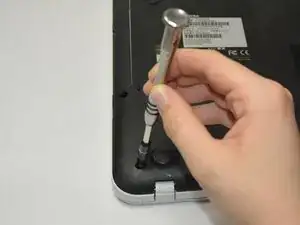

Удалите винт, расположенный по диагонали от верхнего правого винта жесткого диска, используя отвертку J0. Этот винт длиной 5,2 мм.
Шаг 6

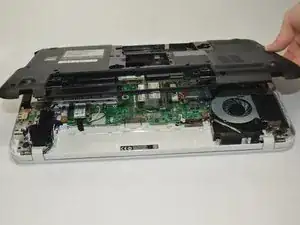

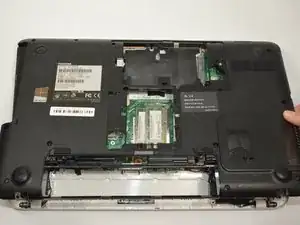

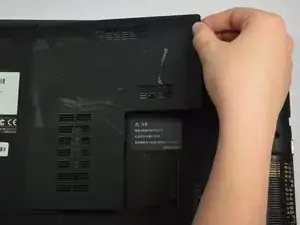

Медленно поднимите заднюю панель от компьютера.
Сопротивление должно быть заметным.
После подъема осторожно снимите заднюю панель.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
