Замена жесткого диска Dell Inspiron 15 5579 2-в-1

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, которая прилагалась к вашему компьютеру, и выполните шаги в разделе Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции в разделе После работы внутри компьютера.

ОСТОРОЖНО: Жесткие диски хрупкие. Обращайтесь с жестким диском аккуратно.

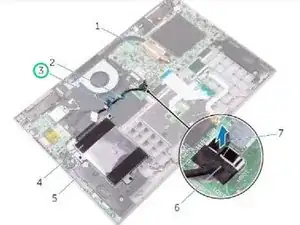

Снимите пластиковую петлю и отсоедините кабель жесткого диска от системной платы.

Отклейте ленту, фиксирующую кабель жесткого диска к области подставки для ладоней и клавиатуре.

Обратите внимание на прокладку кабеля жесткого диска и снимите кабель с направляющих прокладки.

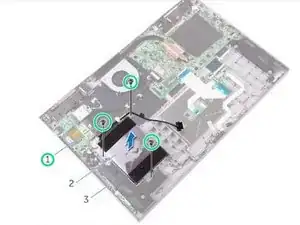

Снимите три винта (M2x3), которые крепят узел жесткого диска к области подставки для ладоней и клавиатуре.

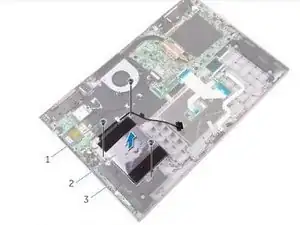

Поднимите узел жесткого диска вместе с кабелем с области подставки для ладоней и клавиатуры.

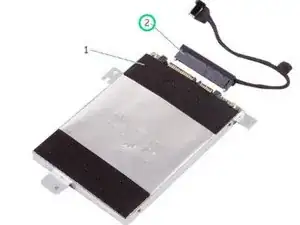

Отсоедините переходник от узла жесткого диска.

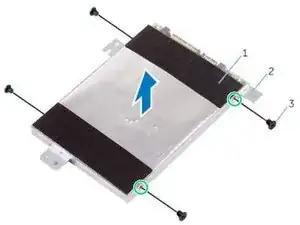

Снимите четыре винта (M3x3), которые крепят кронштейн жесткого диска к самому жесткому диску.

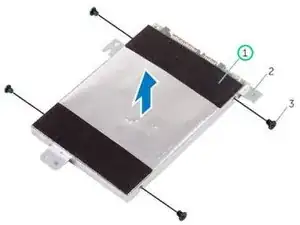

Поднимите жесткий диск с кронштейна жесткого диска.

Совместите отверстия для винтов на НОВОМ кронштейне жесткого диска с отверстиями для винтов на жестком диске.

Замените четыре винта (M3x3), которые крепят кронштейн жесткого диска к жесткому диску.

Подключите переходник к узлу жесткого диска.

Совместите отверстия для винтов узла жесткого диска с отверстиями для винтов в области подставки для ладоней и клавиатуре.

Вкрутите три винта (M2x3), которые крепят узел жесткого диска к области подставки для ладоней и клавиатуре.

Пропустите кабель жесткого диска через направляющие на области подставки для ладоней и клавиатуре.

Подключите кабель жесткого диска к системной плате.

Приклейте ленту, фиксирующую кабель жесткого диска к области подставки для ладоней и клавиатуре.
