Замена кабеля дисплея Dell Inspiron 15 5584

Перед началом убедитесь, что ноутбук выключен и отключён от сети.

Переверните ноутбук так, чтобы нижняя часть была наверху, а логотип Inspiron был в перевёрнутом положении.

Снимите семь винтов 7 мм с нижней крышки с помощью отвёртки Phillips #0.

Ослабьте два штатных винта на задних углах с помощью отвёртки Phillips #0.

Два угловых винта не подлежат удалению. Щелчок означает, что винт полностью ослаблен.

Подденьте инструментом iFixit сбоку рядом с правым USB-портом и клавиатурой.

Осторожно проведите инструментом iFixit вдоль всего внешнего края ноутбука, аккуратно применяя усилие вверх.

Не пытайтесь раскрыть крышку силой и не поднимайте слишком сильно, не ослабив другие стороны. Это может привести к трещинам на нижней крышке.

Осторожно снимите нижнюю крышку с ноутбука.

Используйте инструмент iFixit, чтобы ослабить участки, которые могли быть пропущены на шаге 3.

Снимите четыре винта 3,5 мм, крепящие батарею, используя отвёртку JIS #0.

Официальные отвертки и биты iFixit PH000–PH1 совместимы с JIS-винтами, поэтому их безопасно использовать.

Отсоедините контактный разъём материнской платы в верхнем левом углу батареи.

Снимите батарею с устройства.

Осторожно покачайте разъём при отсоединении от гнезда батареи. Сильное выдёргивание может повредить гнездо.

Ослабьте четыре штатных винта 3,5 мм, фиксирующие радиатор к материнской плате, с помощью отвёртки Phillips #0.

Снимите крышку процессорного модуля с материнской платы и аккуратно отложите в сторону.

Снимите два винта 3,5 мм с вентилятора с помощью отвёртки JIS #0.

Отсоедините разъём вентилятора от материнской платы пинцетом.

Осторожно приподнимите вентилятор и проденьте через него кабель ЖК-дисплея.

Снимите вентилятор с устройства.

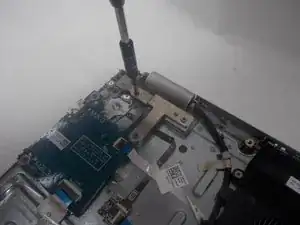

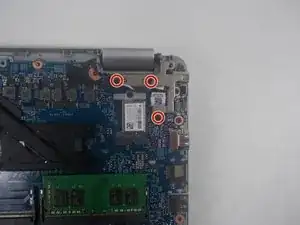

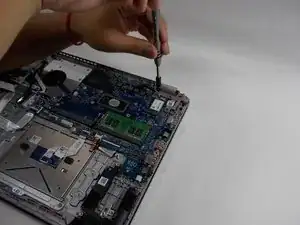

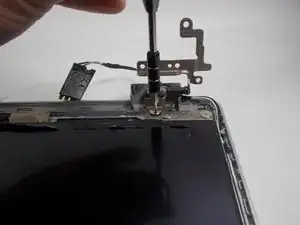

Снимите три винта 6 мм, удерживающие петлю экрана в верхнем правом углу, с помощью отвёртки JIS #0.

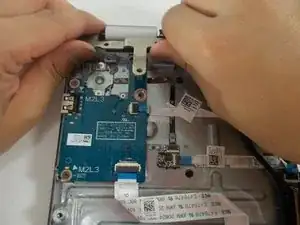

Возьмитесь за петлю экрана и поднимите её вверх.

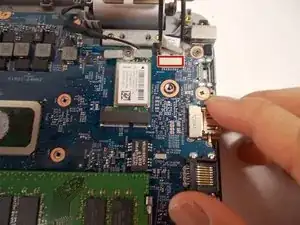

Подденьте пинцетом наклейку, закрывающую разъём гнезда питания.

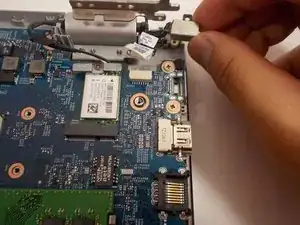

С помощью пинцета отсоедините разъём от материнской платы и поднимите гнездо на место.

Снимите гнездо питания с ноутбука.

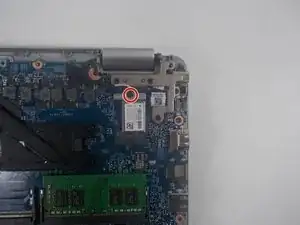

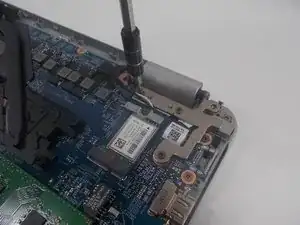

Снимите один винт 3 мм, удерживающий карту Wi‑Fi, с помощью отвёртки Phillips #0.

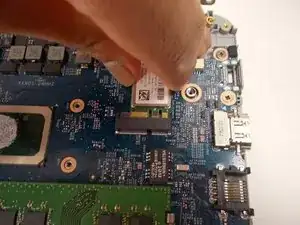

Удалите карту Wi‑Fi с материнской платы.

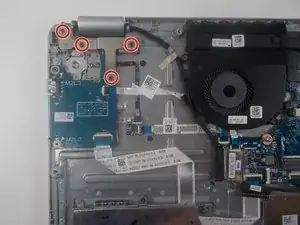

Снимите четыре винта 6 мм с петли в верхнем левом углу с помощью отвёртки JIS #0.

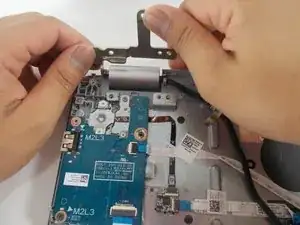

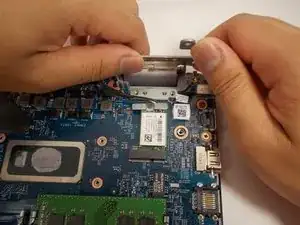

Возьмитесь за петлю и подайте её вверх.

С помощью пинцета снимите липкую наклейку, закрывающую порт кабеля дисплея.

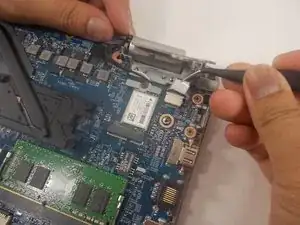

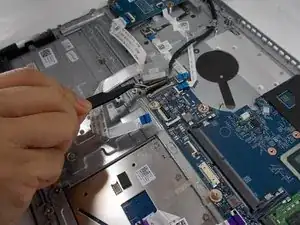

Пинцетом отстегните защёлку кабеля.

Ухватите кабель дисплея и извлеките его.

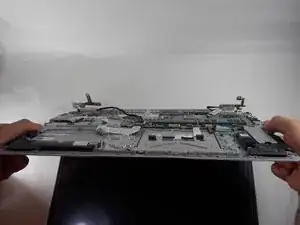

Поднимите нижнюю часть устройства и слегка раскройте ноутбук.

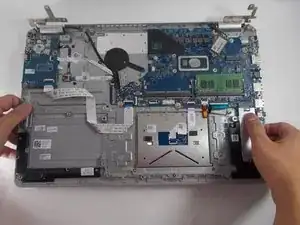

Снимите нижнюю половину корпуса с петель.

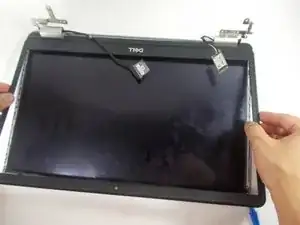

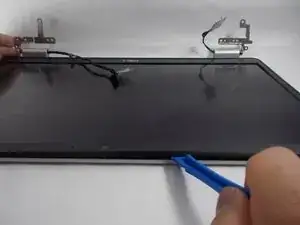

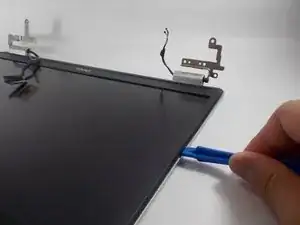

Используйте инструмент для вскрытия, чтобы поддеть по краям экрана от верхней панели.

Поднимите и оттяните рамку от дисплея.

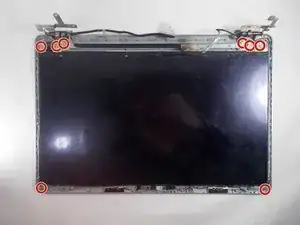

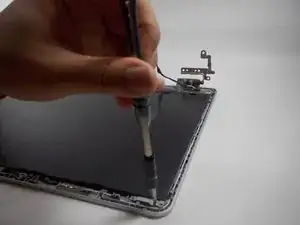

Удалите восемь винтов длиной 3 мм со экрана с помощью отвертки JIS #0.

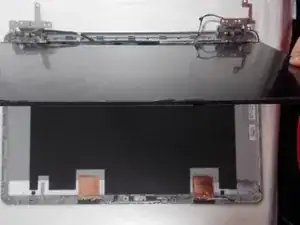

Поднимите экран и сдвиньте его наружу.

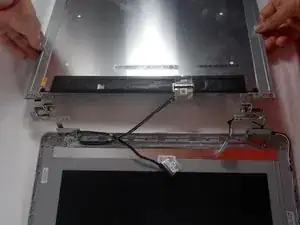

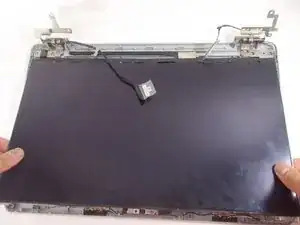

Переверните экран так, чтобы его задняя часть была обращена вверх.

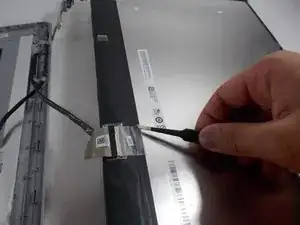

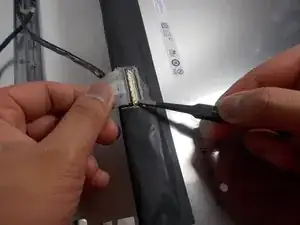

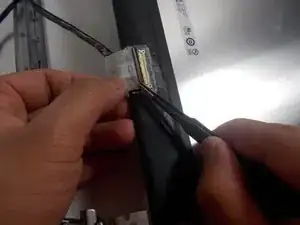

Используйте пинцет, чтобы отсоединить разъем кабеля от экрана.

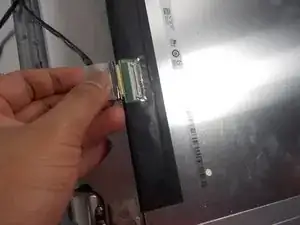

Плотно возьмите кабель дисплея и извлеките его.

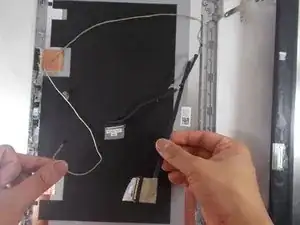

Снимите провод с рамки верхней панели.

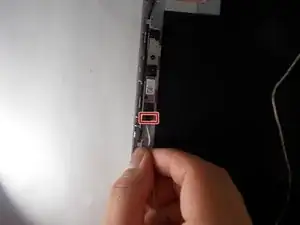

Возьмите разъем пинцетом.

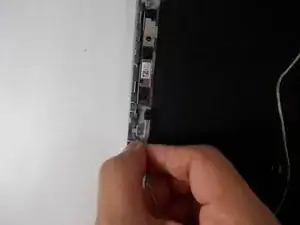

Вытяните разъем из гнезда.

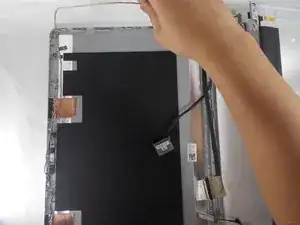

Удалите кабель дисплея.
