Замена материнской платы Dell Inspiron 15 5584

Перед началом убедитесь, что ноутбук выключен и отсоединён от питания.

Переверните ноутбук так, чтобы снизу была обращена вверх сторона, а логотип Inspiron был вверх ногами.

Снимите семь винтов 7 мм с нижней стороны, используя крестовую отвёртку Phillips #0.

Ослабьте два законтренных угловых винта на задней панели с помощью крестовой отвёртки Phillips #0.

Два угловых винта не снимаются полностью. Щелчок указывает на то, что винт полностью ослаблен.

Подденьте инструментом для вскрытия iFixit под порт USB справа и под клавиатуру.

Осторожно проведите инструментом для вскрытия iFixit вдоль всего наружного края ноутбука, аккуратно оказывая усилие вверх.

Не разгибайте пластину силой и не подталкивайте её чрезмерно, не ослабив остальные стороны. Это может привести к трещинам в нижней крышке.

Аккуратно снимите нижнюю крышку с ноутбука.

Используйте инструмент для вскрытия iFixit, чтобы освободить любые участки, которые вы могли пропустить на шаге 3.

Снимите четыре винта 3,5 мм, закрепляющие батарею, используя отвёртку JIS #0.

Официальные крестовые отвёртки и биты iFixit PH000–PH1 совместимы с винтами JIS, поэтому их безопасно использовать.

Отсоедините штекерный разъём материнской платы в верхнем левом углу батареи.

Удалите батарею из устройства.

Осторожно покачайте разъём, чтобы вынуть его из гнезда батареи. Сильное вырывание может повредить гнездо.

Поднимите защёлку лентового разъёма материнской платы с помощью пинцета.

Аккуратно извлеките лентовый кабель из разъёма материнской платы.

Слишком резкое вытягивание лентового кабеля может повредить разъём.

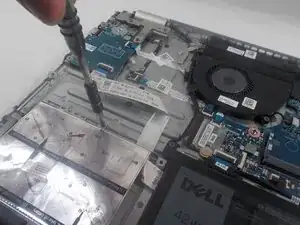

Снимите четыре винта 3 мм крышки жесткого диска, используя отвёртку JIS #0.

Снимите крышку отсека жесткого диска с устройства.

Отключите кабель‑разъём от жесткого диска.

Извлеките жесткий диск из устройства и отложите его в безопасное место.

Снимите три винта 6 мм, фиксирующие петлю экрана в верхнем правом углу, используя отвёртку JIS #0.

Возьмитесь за петлю экрана и поднимите её вверх.

Поднимите наклейку, закрывающую разъём питания (DC jack), с помощью пинцета.

Пинцетом отсоедините разъём материнской платы и извлеките гнездо питания.

Удалите разъём питания из ноутбука.

Ослабьте четыре законтренных винта 3,5 мм, крепящие радиатор к материнской плате, используя крестовую отвёртку Phillips #0.

Снимите защитную пластину процессора с материнской платы и отложите её в безопасное место.

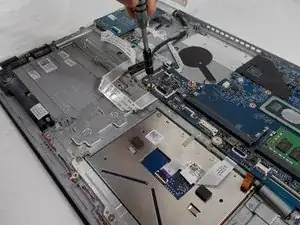

Снимите два винта 3,5 мм, крепящие вентилятор, используя отвёртку JIS #0.

Отсоедините разъём вентилятора от материнской платы с помощью пинцета.

Осторожно приподнимите вентилятор и проденьте через него кабель ЖК‑экрана.

Снимите вентилятор с устройства.

Снимите один винт 3 мм, удерживающий карту Wi‑Fi, используя крестовую отвёртку Phillips #0.

Извлеките карту Wi‑Fi из материнской платы.

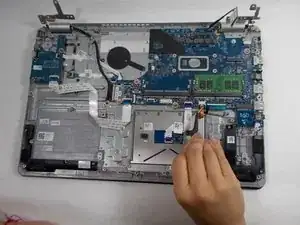

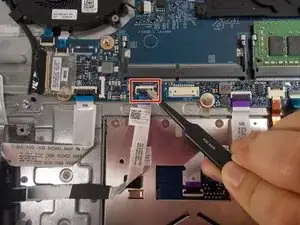

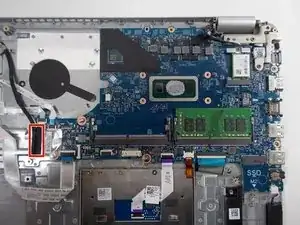

С помощью пинцета отсоедините разъём, расположенный рядом с SSD.

Этот разъём похож на разъём питания (DC jack) и разъём вентилятора.

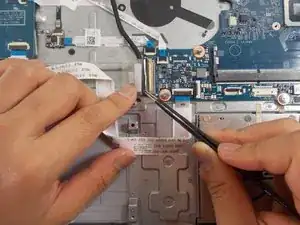

Поднимите фиксирующую защёлку вверх на стороне, ближайшей к материнской плате.

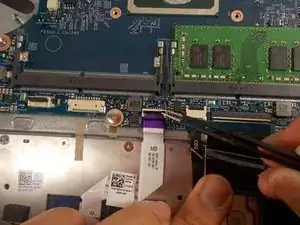

Отсоедините ленточный кабель от разъёма на материнской плате.

Все ленточные разъёмы хрупкие; вытаскивайте их медленно.

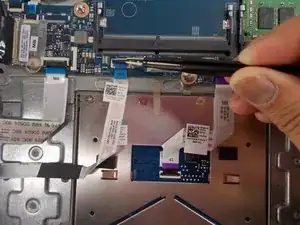

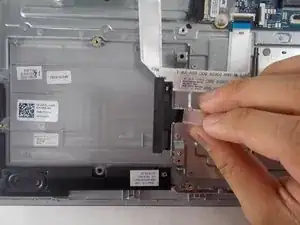

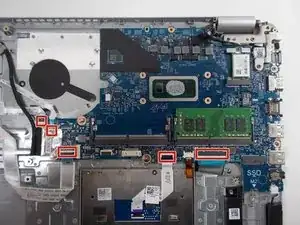

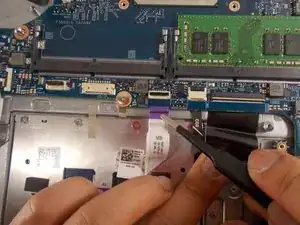

Отсоедините пять ленточных кабелей от их разъёмов на материнской плате с помощью пинцета.

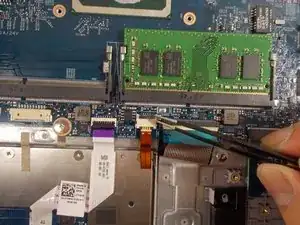

С помощью пинцета отлепите липкую наклейку, закрывающую порт кабеля дисплея.

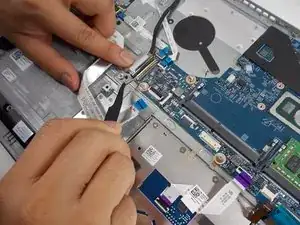

Схватите защёлку разъёма пинцетом и поднимите её вверх.

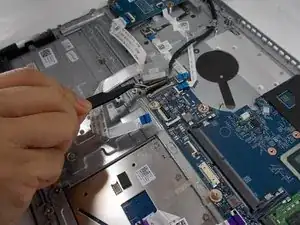

Отсоедините кабель дисплея от его разъёма с помощью пинцета.

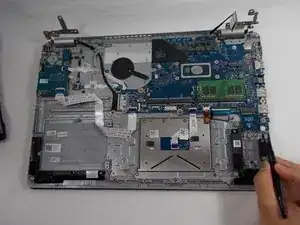

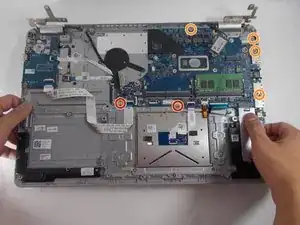

Удалите два винта 2,5 мм отвёрткой JIS #0.

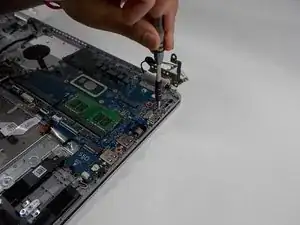

Удалите четыре винта 3 мм отвёрткой JIS #0.

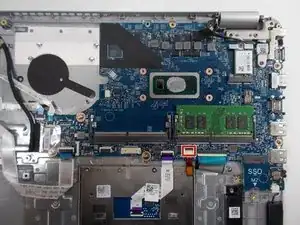

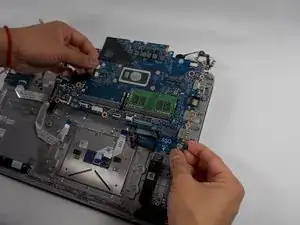

Поднимите материнскую плату и извлеките её из устройства.
