Замена вентилятора Dell Inspiron 15 5584
Используйте это руководство, чтобы заменить или очистить вентилятор внутри ноутбука Dell Inspiron 15 5584.
Вентилятор — это аппаратный компонент, который втягивает холодный воздух и выталкивает горячий воздух из корпуса устройства. Неисправный или загрязнённый вентилятор обеспечивает пониженный поток воздуха, не втягивает холодный воздух, что приводит к перегреву и, в конечном счёте, к отказу устройства. Кроме того, загрязнённые вентиляторы могут издавать резкие шумы, так как им требуется больше мощности для работы с той же эффективностью, что и при чистом состоянии.
Убедитесь, что устройство полностью разряжено и выключено перед началом работ. Работа с активной материнской платой или заряженной батареей представляет риск возгорания и может привести к травмам или повреждению компонентов. Кроме того, работа с вращающимися вентиляторами может привести к их поломке и причинить травму.
Шаг 1
Перед началом убедитесь, что ноутбук выключен и отсоединён от сети.
Переверните ноутбук дном вверх так, чтобы нижняя крышка была сверху, а логотип Inspiron — перевёрнутым.
Шаг 2
Уберите семь винтов 7 мм с нижней стороны с помощью отвёртки Phillips #0.
Ослабьте два фиксированных винта в задних углах с помощью отвёртки Phillips #0.
Два угловых винта не подлежат извлечению. Щелчок указывает на то, что винт полностью ослаблен.
Шаг 3
Подденьте инструмент iFixit под правый порт USB и клавиатуру.
Осторожно проведите инструментом iFixit по всему внешнему ободу ноутбука, аккуратно оказывая усилие вверх.
Не пытайтесь силой открыть крышку или отгибать слишком большой участок, не ослабив другие стороны. Это может привести к трещинам в нижней крышке.
Шаг 4
Аккуратно отожмите нижнюю крышку и снимите её с ноутбука.
Используйте инструмент iFixit, чтобы ослабить места, которые вы могли пропустить на шаге 3.
Шаг 5
Снимите четыре винта 3,5 мм, крепящие батарею, с помощью отвёртки JIS #0.
Официальные отвертки и биты iFixit PH000–PH1 совместимы с JIS-винтами, поэтому их безопасно использовать.
Шаг 6
Отсоедините разъём материнской платы от верхнего левого края батареи.
Удалите батарею из устройства.
Осторожно покачивайте разъём, чтобы вытянуть его из гнезда батареи. Сильное дергание может повредить гнездо.
Шаг 7

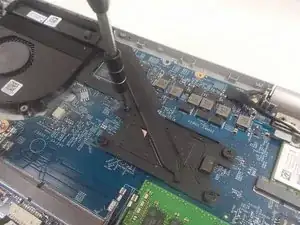

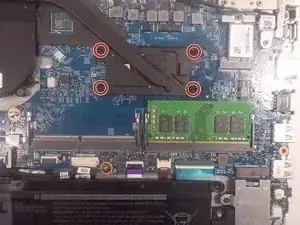

Ослабьте четыре фиксированных винта 3,5 мм, которые крепят радиатор к материнской плате, с помощью отвёртки Phillips #0.

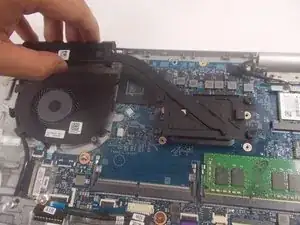

Снимите крышку процессорного модуля с материнской платы и временно отложите её в безопасное место.
Шаг 8

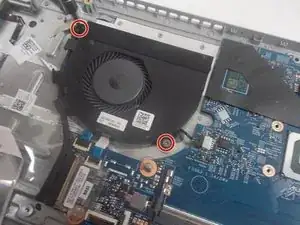

Снимите два винта 3,5 мм, удерживающие вентилятор, с помощью отвёртки JIS #0.

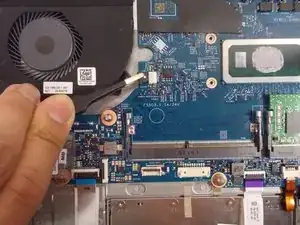

Отсоедините разъём вентилятора от материнской платы пинцетом.
Шаг 9

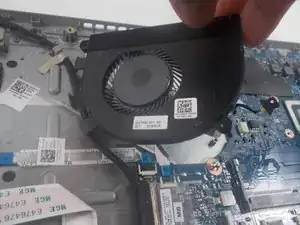

Осторожно поднимите вентилятор и освободите кабель дисплея от намотки.

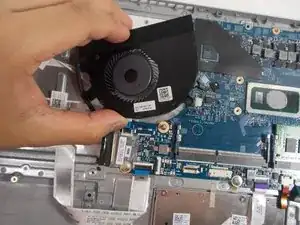

Извлеките вентилятор из устройства.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
