Замена WiFi (WLAN) карты Lenovo ThinkPad X1 Extreme (2-го поколения)
Это довольно простая и лёгкая процедура, но она требует устойчивых рук и точности, так что имейте это в виду при выполнении замены и, безусловно, не прилагайте излишних усилий.
Шаг 1
Отключите все зарядные устройства и аксессуары от ноутбука.
Выключите ноутбук через Windows (или другую ОС), или удерживайте кнопку питания нажатой около 10 секунд, пока экран и индикаторы питания не погаснут, и ноутбук не перестанет реагировать на нажатия клавиш или касания тачпада.
Шаг 2

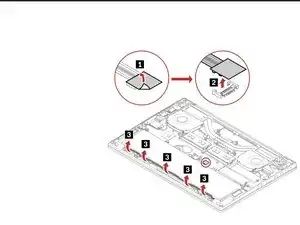

Открутите 7 крепёжных винтов на основе ноутбука.
Поднимите сверху (возле петли) и освободите защёлки корпуса, затем поднимите и потяните вперёд (от ноутбука), чтобы снять корпус.
Поднимите разъём батареи под углом 45 градусов и аккуратно вытяните его из основания ноутбука.
Шаг 3

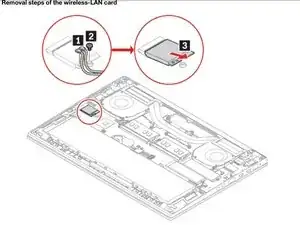

Аккуратно потяните за черную и серую антенны с конца, чтобы отсоединить их от WiFi карты.
Антенны WiFi очень хрупкие, так что будьте осторожны, чтобы не сломать их. Замена требует значительных усилий.
Открутите 1 винт Philips с WiFi карты и осторожно вытяните карту из слота.
Шаг 4

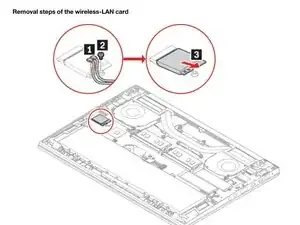

Чтобы установить новую WiFi карту, вставьте карту под небольшим углом в слот и закрутите 1 винт Philips, чтобы зафиксировать карту на месте. Затем аккуратно вставьте антенны в соответствующие отверстия. Чёрная антенна идёт в слот 1 на карте, а серая — в слот 2.
Кончики разъёмов антенн WiFi очень хрупкие, поэтому вставляйте их осторожно и нажимайте в слот только до появления клика. Не прилагайте излишних усилий.
Заключение
После установки новой карты проверьте наличие нужных драйверов на сайте Lenovo/Intel (или у производителя карты) для обеспечения надежности и скорости.
Перевод руководства с ifixit.com
