Замена разъёма питания Lenovo ThinkPad X1 Extreme
Это руководство проведёт Вас по шагам замены разъёма питания в ноутбуке Lenovo ThinkPad X1 Extreme первого поколения. Разъём питания — это то место, куда подключается зарядное устройство для зарядки устройства. Часто устройство перестаёт заряжаться, если разъём питания повреждён.
Проверьте разъём питания на предмет пыли и мусора, а также протестируйте другие зарядные устройства перед началом разборки, чтобы убедиться, что проблема действительно в разъёме питания.
Для снятия разъёма питания сначала нужно вынуть аккумулятор, затем снять пластиковую изоляцию с набора проводов. Убедитесь, что устройство выключено, прежде чем приступать к этим операциям.
Шаг 1
Выключите устройство и отключите его от сети перед началом работы.
Положите ноутбук так, чтобы была видна нижняя крышка, а тачпад находился ближе всего к Вам.
Открутите семь винтов с фиксатором крестовой отвёрткой Phillips #00.
Эти винты раскрутятся, но останутся прикреплёнными к крышке. Не пытайтесь полностью их извлечь.
Вставьте синюю пластиковую лопатку в зазор между нижней крышкой и корпусом и отожмите по одному защёлке с каждой стороны.
Снимите заднюю крышку с устройства.
Шаг 2
Открутите винт 3 мм, крепящий модуль беспроводной связи, крестовой отвёрткой Phillips #00.
Выньте модуль из разъёма.
Отсоедините чёрный и серый кабели и отделите их от рамки вентилятора, аккуратно потянув вверх.
Шаг 3
Отщёлкните и снимите кабель, соединённый с рамкой вентилятора, поднимая тонкую чёрную защёлку вверх.
Отделите кабель от рамки вентилятора.
Шаг 4
Ослабьте пять винтов, крепящих вентилятор к материнской плате, используя отвёртку Phillips #00.
Эти винты не извлекаются полностью и останутся прикреплёнными к вентилятору.
Шаг 5
Осторожно отсоедините два кабеля, расположенные справа и слева от вентилятора.
Для их идентификации они помечены на материнской плате как "FANR1" и "FANL2".
Поднимите вентилятор и извлеките его из устройства.
Шаг 6
С помощью отвёртки Phillips #00 снимите два винта на крышке разъёма питания.
Шаг 7

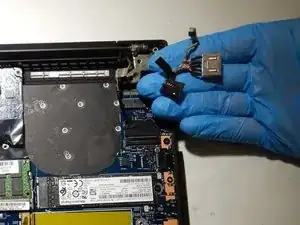

Отключите кабель разъёма питания от материнской платы.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
