Замена док-станции Lenovo ThinkPad X1 Extreme
Перед началом этого руководства необходимо завершить инструкции по замене аккумулятора, вентилятора и материнской платы.
В этом руководстве вы будете работать с материнской платой и её компонентами. По этой причине важно, чтобы ваши руки были сухими и чистыми от масла. Влага может привести к нежелательным повреждениям устройства.
Признаками неисправной или повреждённой док-станции являются:
- Отсутствие регистрации подключений
- Потеря соединения случайным образом
- Смещение при прикосновении
Перед заменой аккумулятора обратитесь к странице устранения неполадок для Lenovo ThinkPad Gen 1 Extreme, чтобы проверить, можно ли решить проблему без покупки и установки нового аккумулятора.
Док-станция — это порт, куда вы можете подключить USB или кабель для зарядки телефона. Эти порты подвержены загрязнению и попаданию посторонних предметов, которые могут их повредить.
Шаг 1
Выключите питание и отключите устройство от сети перед началом работ.
Разместите ноутбук нижней частью вверх, так чтобы трекпад был ближе всего к Вам.
Открутите семь закреплённых винтов крестовой отвёрткой Phillips #00.
Эти винты ослабнут, но останутся прикреплёнными к крышке. Не пытайтесь полностью их вытащить.
Вставьте синюю лопатку в зазор между нижней панелью и шасси и отожмите по одному фиксатора с каждой стороны.
Снимите заднюю крышку с устройства.
Шаг 2

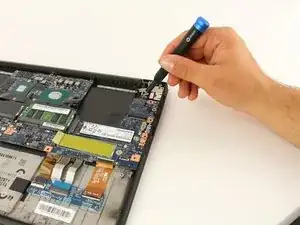

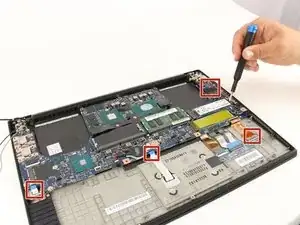

С помощью отвёртки Phillips #00 открутите четыре винта 4 мм над аккумулятором.
Шаг 3
Поднимите акустические модули по обеим сторонам аккумулятора с их направляющих и размотайте кабель от передней части аккумулятора.
Отложите акустические модули в сторону.
Шаг 4

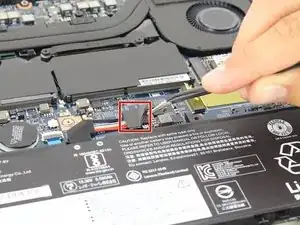

С помощью пинцета снимите пластиковую крышку с разъёма.
Используйте лопатку или ноготь, чтобы аккуратно поддеть аккумулятор и поднять его вертикально от материнской платы.
Шаг 5

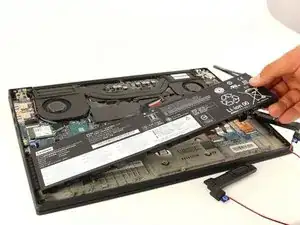

Поднимите аккумулятор из рамки и извлеките его из устройства.
Шаг 6

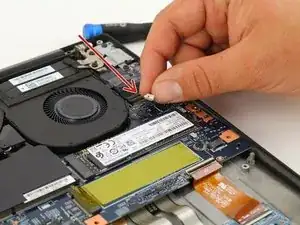

Открутите винт 3 мм, закрепляющий модуль беспроводной связи, крестовой отвёрткой Phillips #00.
Выдвиньте модуль из его разъёма.
Отсоедините чёрный и серый кабели и отделите их от рамки вентилятора, аккуратно потянув вверх.
Шаг 7

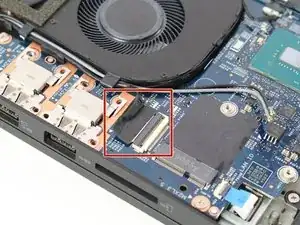

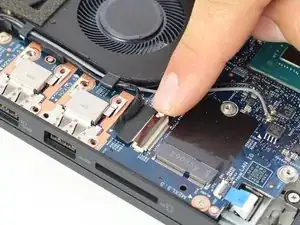

Отщёлкните и снимите кабель, подключённый к рамке вентилятора, поднимая тонкую чёрную защёлку вверх.
Отделите кабель от рамки вентилятора.
Шаг 8

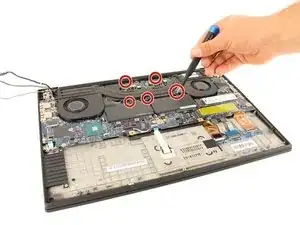

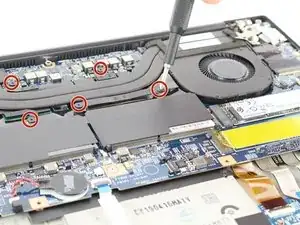

Ослабьте пять винтов, крепящих вентилятор к материнской плате, используя отвёртку Philips #00.
Эти винты не вынимаются полностью и останутся прикреплёнными к вентилятору.
Шаг 9

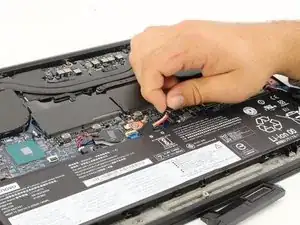

Аккуратно отсоедините два кабеля, расположенные справа и слева от вентилятора.
Для идентификации они подписаны как "FANR1" и "FANL2" на материнской плате.
Поднимите вентилятор и извлеките его из устройства.
Шаг 10

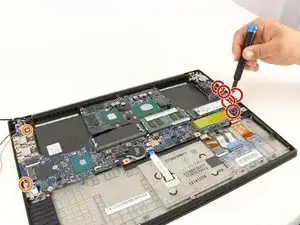

С помощью отвёртки Phillips #00 открутите пять винтов 4 мм под разъёмом для зарядки.
С помощью отвёртки Phillips #00 открутите два винта 3 мм.

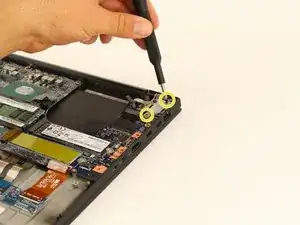

С помощью отвёртки Phillips #00 открутите два винта 5 мм, удерживающие серебряную пластину на разъёме питания в правом верхнем углу.

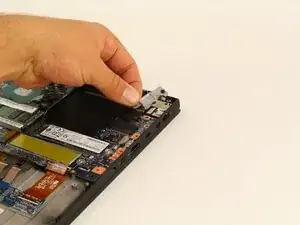

Снимите серебряную пластину над разъёмом для зарядки.
Шаг 11

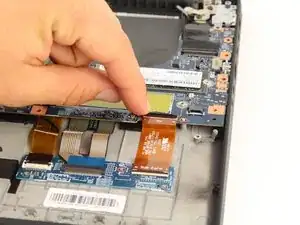

Отключите все ленточные кабели от материнской платы.
Все ленточные кабели можно отключить, подняв тонкую чёрную защёлку в месте соединения и вытянув ленту наружу.
Шаг 12
Отключите чёрное соединение в правом верхнем углу материнской платы.
Вставьте инструмент для извлечения SIM-карты в небольшое отверстие сверху и приложите небольшое усилие, чтобы освободить защёлку.
Удерживая давление, аккуратно потяните провод, подключённый к ней, чтобы снять его.
Шаг 13

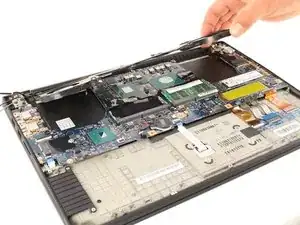

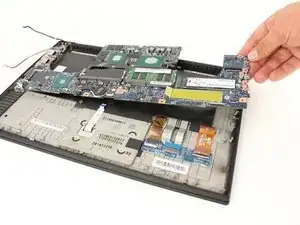

Аккуратно поднимите материнскую плату и извлеките её из корпуса.
Шаг 14
После извлечения материнской платы у вас появляется доступ к док-станциям.
Шаг 15

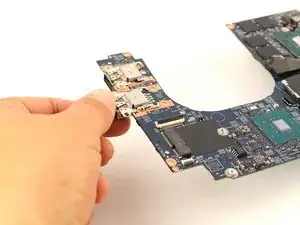

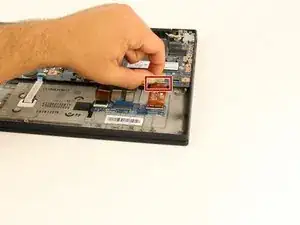

Аккуратно сдвиньте док-станцию в сторону центра материнской платы, поднимите для освобождения фиксатора, затем вытащите её, чтобы извлечь из устройства.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
