Замена камеры Lenovo ThinkPad X1 Extreme

Выключите питание и отключите устройство от сети перед началом работ.

Разместите ноутбук так, чтобы он был нижней стороной вверх, а трекпад находился ближе всего к вам.

Открутите семь винтов с подшипниками, используя крестовую отвертку Phillips #00.

Эти винты раскрутятся, но останутся прикреплёнными к крышке. Не пытайтесь полностью их удалить.

Вставьте синюю пластиковую лопатку в зазор между нижней панелью и корпусом и отожмите по одному фиксатору с каждой стороны.

Снимите заднюю крышку с устройства.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить четыре винта 4 мм над аккумулятором.

Поднимите акустические модули по обеим сторонам аккумулятора с их посадочных штырей и отмотайте кабель от передней части аккумулятора.

Отложите акустические модули в сторону.

С помощью пинцета снимите пластиковую крышку с разъёма.

Используйте лопатку или ноготь, чтобы осторожно отжать аккумулятор прямо вверх от материнской платы.

Поднимите аккумулятор из рамки и извлеките его из устройства.

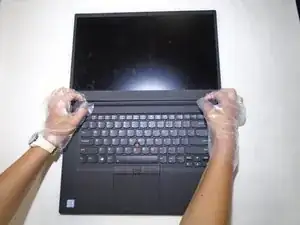

Осторожно снимите крышку петли компьютера с помощью инструмента для открытия и рук.

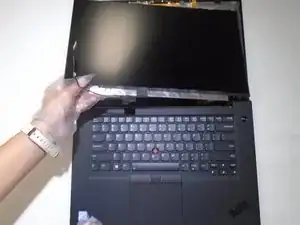

Поднимите накладку дисплея с помощью инструмента для открытия.

Используйте лопатку, чтобы отпустить фиксирующий язычок на разъёме кабеля.

Протяните провод, который был закреплён фиксирующим язычком, через петлю.

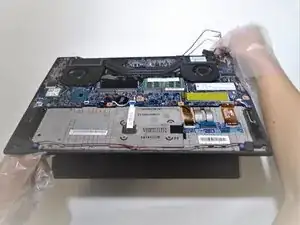

Снимите дисплей с ноутбука.

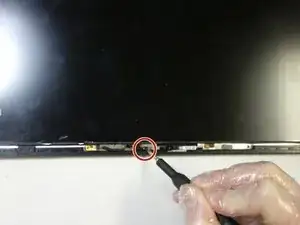

Отключите провод, подключённый к камере.

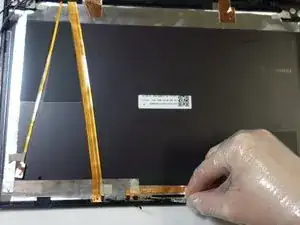

Извлеките камеру.
