Замена радиатора и термопасты в Lenovo ThinkPad X1 Extreme (2nd Gen)

Отключите все зарядные устройства и аксессуары и удерживайте кнопку питания в течение 10 секунд, пока ноутбук не выключится.

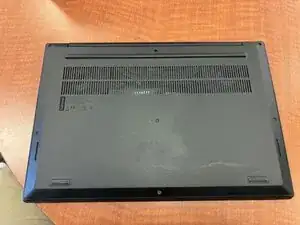

Выверните 7 винтов на днище. Эти винты захвачены и не выпадут из корпуса после полного откручивания.

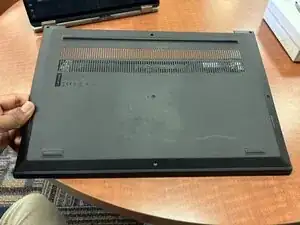

Подденьте днище с верхнего края и снимите его.

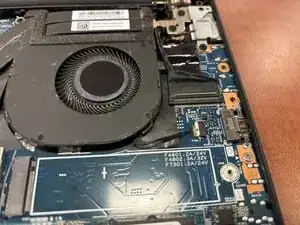

Оттяните и вытащите разъём аккумулятора, чтобы отключить батарею.

Осторожно отсоедините 2 разъёма вентиляторов, потянув их вверх.

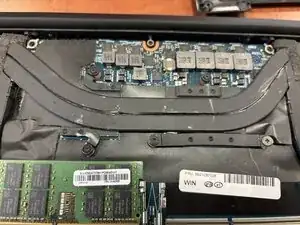

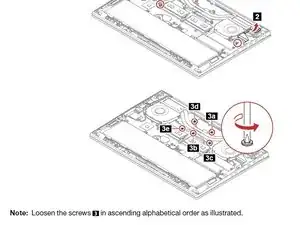

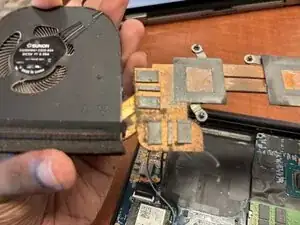

Открутите винты радиатора в порядке, показанном на первой фотографии, и осторожно приподнимите радиатор, чтобы отделить его от кристаллов ЦП/ГП.

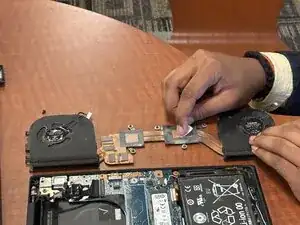

С помощью салфеток с изопропиловым спиртом или изопропилового спирта на ватной палочке очистите поверхности, 90% и выше (если вы используете 70%, следите, чтобы спирт не попал на материнскую плату, и полностью высушите кристаллы ЦП/ГП, окружающие участки и кулер микрофибровым полотенцем перед нанесением пасты. Также при наличии пыли или шерсти в кулере удалите их).

Если вентиляторы и/или вентиляционные отверстия забиты ворсом, используйте фен для сушки и кисточку или зубную щётку, чтобы удалить всю пыль.

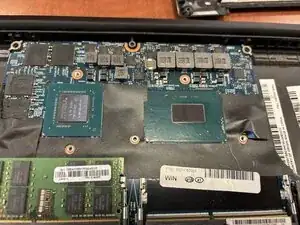

Убедитесь, что кристаллы ЦП/ГП и охладитель полностью сухие и очищены от старой пасты и спирта.

Нанесите тонкую полоску пасты по длине ЦП и точку размером с горошину в центре ГП.

Выровняйте радиатор по вентиляционным отверстиям и медленно опустите его, оказывая давление на кристаллы ЦП и ГП, чтобы термопаста равномерно распределилась.

Закрутите винты радиатора в том же порядке, в котором вы их откручивали ранее, слегка надавливая на кристаллы для равномерного распределения пасты.

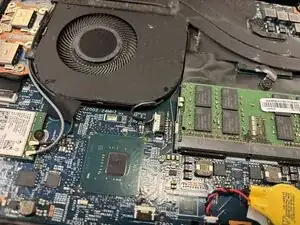

Подключите кабели вентиляторов с обеих сторон.

Установите разъём аккумулятора под углом 45 градусов и нажмите вниз, чтобы подключить его.

Вставьте днище под углом 45 градусов со стороны, обращённой к вам (противоположной петле).

Аккуратно опустите днище и закрутите винты обратно на место.
