Замена материнской платы Lenovo ThinkPad X1 Extreme (2-го поколения)

Отключите от ноутбука любые зарядные устройства и аксессуары.

Выключите ноутбук через Windows (или используемую ОС), либо удерживайте кнопку питания примерно 10 секунд, пока экран и индикатор питания не погаснут и ноутбук не перестанет реагировать на нажатия клавиш или движение трекпада.

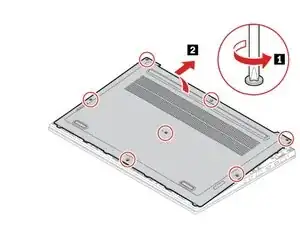

Удалите 7 винтов на нижней крышке. Эти винты фиксированные и не выйдут из корпуса после полного откручивания.

Поднимите крышку с верхней части корпуса и снимите её.

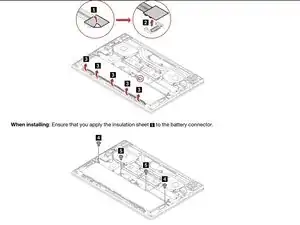

Поднимите разъём батареи с правого края и аккуратно потяните вверх, чтобы отсоединить батарею, затем открутите и снимите винты, крепящие батарею, и извлеките батарею из шасси.

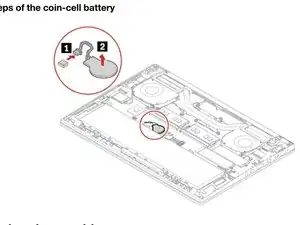

Осторожно отключите батарейку CMOS (батарейка реального времени/BIOS) и извлеките элемент питания с платы.

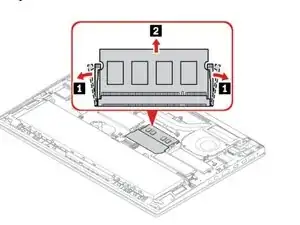

Извлеките 1–2 планки оперативной памяти (количество модулей зависит от конфигурации), аккуратно раздвинув два металлических зажима в стороны, пока модуль не откинется под углом 45 градусов, после чего выньте его из слота.

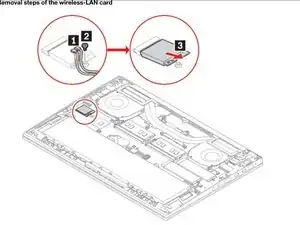

На модуле Wi‑Fi, расположенном рядом с левым вентилятором охлаждения, аккуратно приподнимите два антенных разъёма (чёрный и серый) за наконечник, где они подключаются к модулю, чтобы отсоединить их. Открутите один винт Philips, фиксирующий модуль, затем аккуратно выньте карту. Освободите антенны Wi‑Fi из зажимов на радиаторе и аккуратно отведите их в сторону.

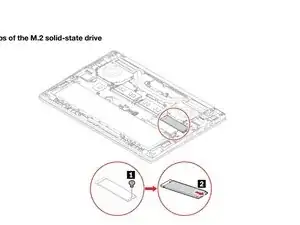

Открутите один винт Philips, фиксирующий SSD, и медленно потяните вправо, чтобы извлечь SSD.

В зависимости от конфигурации может быть 2 SSD; оба слота указаны на схеме.

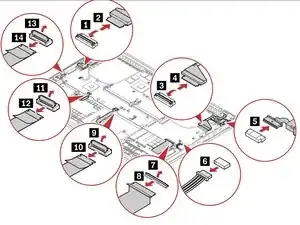

Используя приложенную схему, отсоедините все шлейф‑разъёмы, видимые на материнской плате, приподняв маленькую чёрную защёлку и вытащив разъём из слота.

Шлейфы и кабели очень хрупкие, поэтому отключайте и подключайте их аккуратно и НЕ ЗАСТАВЛЯЙТЕ!

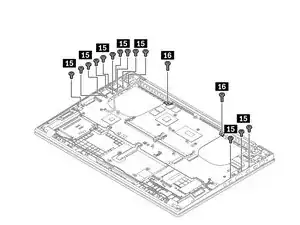

Открутите все винты, показанные на схеме, и аккуратно уберите их в безопасное место. Серебристые винты предназначены для материнской платы. (Не обращайте внимания на снятый радиатор на фото, его удаление не требуется при снятии материнской платы)

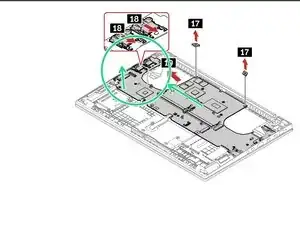

Следуйте метке 18 на фото: после откручивания всех винтов, включая винты для портов USB‑A, аккуратно сдвиньте два порта к центру — это выведет их из отверстий в шасси. (сдвигайте только до упора, не применяйте усилие дальше, чтобы не повредить порты).

Серебристые винты используются для крепления материнской платы. Храните их в безопасности — отсутствие винта может привести к нарушению структуры.

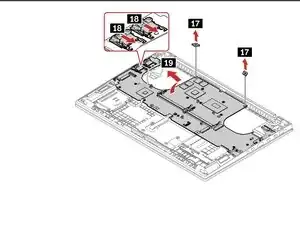

Когда все винты будут сняты, шлейфы отключены и компоненты (ОЗУ, SSD, Wi‑Fi) удалены, аккуратно приподнимите материнскую плату слева под углом 45 градусов, затем осторожно потяните наружу, чтобы извлечь плату из корпуса.

При установке новой материнской платы убедитесь, что все кабели освобождены и никакие разъёмы или кабели не застряли под платой.

Материнская плата крайне хрупкая, обращайтесь с ней очень осторожно; при размещении кладите на мягкую микрофибровую ткань и не роняйте.
