Замена клавиатуры Lenovo ThinkPad X1 Extreme

Ноутбуки

Это руководство поможет заменить неисправную или повреждённую клавиатуру. Если вы пролили напиток или со временем внутри накопилась грязь, клавиши могут перестать корректно работать.

Шаг 1

Перед началом выключите устройство и отключите его от сети.

Разместите ноутбук днищем вверх так, чтобы тачпад был ближе всего к вам.

Открутите семь фиксированных винтов крестовой отверткой Phillips #00.

Эти винты отвернутся, но останутся прикреплёнными к крышке. Не пытайтесь полностью их удалить.

Вставьте синюю пластиковую лопатку в зазор между нижней панелью и корпусом и отожмите по одному защёлке с каждой стороны.

Снимите заднюю крышку с устройства.

Шаг 2

Используйте пинцет, чтобы оторвать пластиковую крышку с разъёма.

Используйте лопатку или ноготь, чтобы осторожно приподнять аккумулятор вертикально вверх от материнской платы.

Шаг 3

Поднимите аккумулятор из рамки и извлеките его из устройства.

Шаг 4

Крестовой отверткой Phillips #00 выкрутите пять винтов 4 мм под разъёмом питания.

Крестовой отверткой Phillips #00 выкрутите два винта 3 мм.

Крестовой отверткой Phillips #00 выкрутите два винта 5 мм, фиксирующих серебристую пластину над разъёмом питания, в правом верхнем углу.

Снимите серебристую пластину над разъёмом питания.

Шаг 5

Отсоедините все ленточные шлейфы от материнской платы.

Все ленточные шлейфы можно отключить, откинув тонкую чёрную защёлку в месте соединения и вытащив шлейф.

Шаг 6

Отсоедините чёрный разъём в правом верхнем углу материнской платы.

Вставьте инструмент для извлечения SIM-карты в маленькое отверстие сверху и нажмите с небольшой силой, чтобы освободить защёлку.

Удерживая давление, аккуратно потяните провод, подключённый к разъёму, чтобы извлечь его.

Шаг 7

Осторожно приподнимите материнскую плату и выньте её из корпуса.

Шаг 8

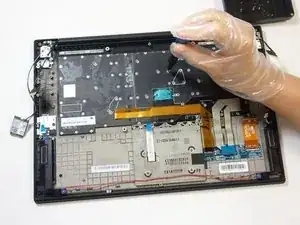

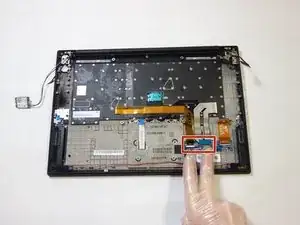

Используйте ноготь или нейлоновую лопатку, чтобы приподнять небольшие фиксирующие язычки на двух ZIF-разъёмах, затем аккуратно вытяните ленточные кабели прямо из их портов.
