Разборка Lenovo ThinkPad X131e

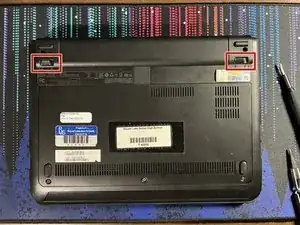

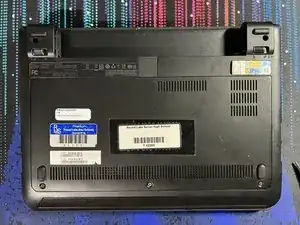

Снимите внешнюю батарею, разблокировав фиксаторы безопасности возле внешней батареи.

Переведите фиксаторы безопасности из положения «Locked» в положение «Unlocked».

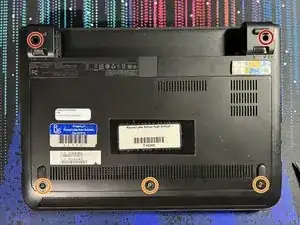

Снимите два винта Phillips #1 длиной 7 мм в верхних левом и правом углах.

Два винта Phillips #1, 7 мм

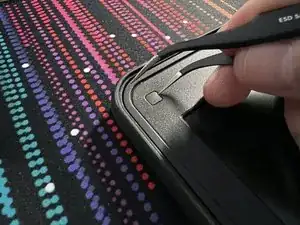

Открутите три удерживающих винта с захватом (они НЕ выпадают; после того как их открутить и услышать «щелчок», они выведены из своих гнезд).

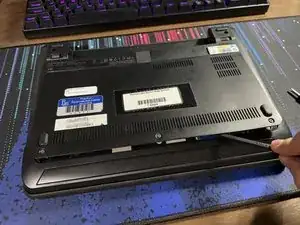

Вставьте пластиковую лопатку и подденьте нижнюю крышку ноутбука.

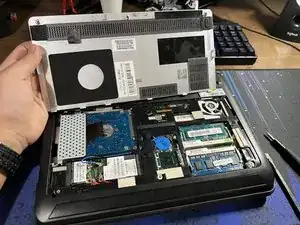

Здесь доступны оперативная память, HDD, модули Wi‑Fi.

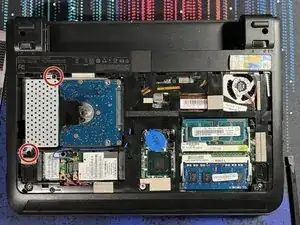

Снимите два винта Phillips #1 длиной 6 мм, удерживающих корзину HDD.

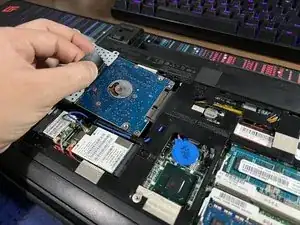

Затем потяните пластиковую бирку HDD под небольшим углом, чтобы извлечь HDD из компьютера.

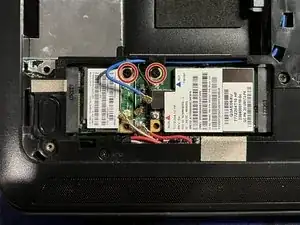

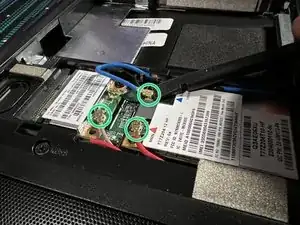

Вставьте пластиковую лопатку под разъёмы антенных кабелей.

Будьте осторожны и поднимайте равномерно — разъём маленький и хрупкий. Он выскочит при относительно небольшом усилии, если поддевать под правильным углом.

Снимите два винта Phillips #1 длиной 4 мм, затем вытащите модули Wi‑Fi.

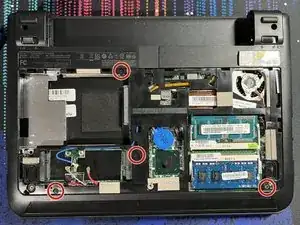

Снимите четыре винта Phillips #1 длиной 9 мм, удерживающие клавиатуру.

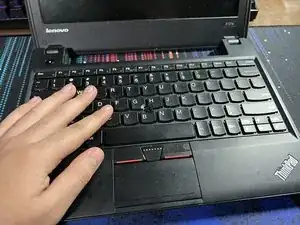

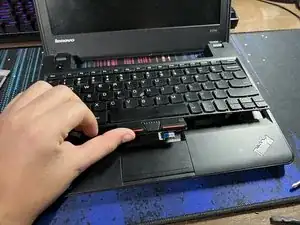

Нажмите обеими руками крепко на клавиатуру и сдвиньте её вперёд, чтобы освободить.

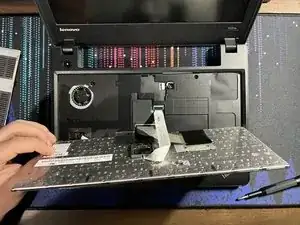

Затем приподнимите и слегка выньте клавиатуру.

Будьте осторожны при подъёме клавиатуры — к материнской плате подключены две ленточные шлейф‑лентовые кабеля, которые легко порвать.

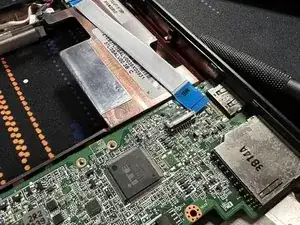

Отпустите защёлки ленточных кабелей пластиковой лопаткой.

Примечание: При повторном подключении ленточные кабели не «вставляются» в разъём, они ложатся на штырьки, а удерживает их защёлка.

Убедитесь, что штырьки выровнены с ленточным кабелем перед фиксацией защёлки.

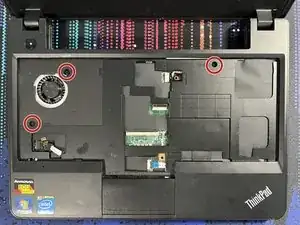

Открутите три винта Phillips #1 длиной 5 мм, удерживающие верхнюю крышку.

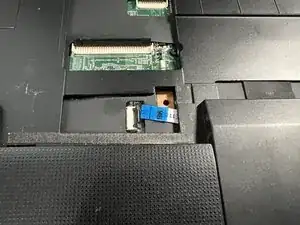

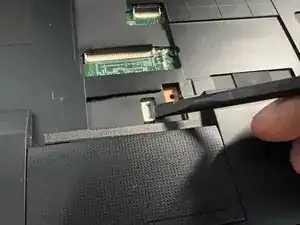

Используйте пластиковую лопатку, чтобы приподнять защёлку ленточного кабеля тачпада.

Затем аккуратно извлеките ленточный кабель.

Сожмите другим обнажённым кабелем и аккуратно потяните горизонтально, чтобы отсоединить разъём.

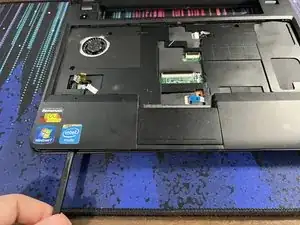

Вставьте пластиковую лопатку между верхней крышкой и рамой ноутбука. Начните поддевать, обходя весь корпус.

Не забудьте, что два винта 7 мм из Шага 2 должны быть удалены, иначе верхняя крышка не снимется.

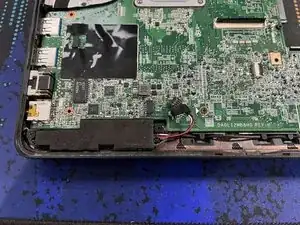

Отсоедините провод динамика от материнской платы пальцами или пинцетом.

Снимите четыре винта Phillips #1 длиной 6 мм, удерживающие динамики в нижней части корпуса.

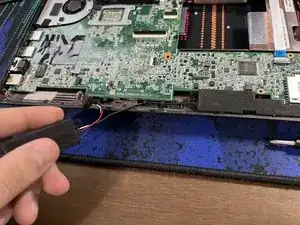

Аккуратно выньте два динамика и их проводку.

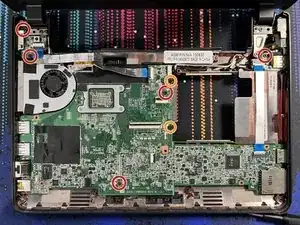

Снимите пять винтов Phillips #1 длиной 4 мм.

Их можно определить по маленькой белой стрелке, указывающей на гнездо.

Снимите два винта Phillips #1 длиной 6 мм в средней части платы.

Отсоедините защёлку безопасности в нижнем правом углу пластиковой лопаткой и аккуратно снимите ленточный кабель.

Вставьте пластиковую лопатку и снимите защёлку верхнего среднего ленточного кабеля, затем отключите ленточный кабель.

Когда ленточный кабель встречает сгиб, аккуратно оторвите кабель от клея, который удерживает его на месте.

Отсоедините последний видимый кабель, сдвинув его горизонтально пластиковой лопаткой.

Удалите маленькие платы в верхнем левом и правом углах ноутбука вручную или при помощи пинцета.

Отлейте наклейку справа — под ней находится черная пластиковая вытяжная лямка.

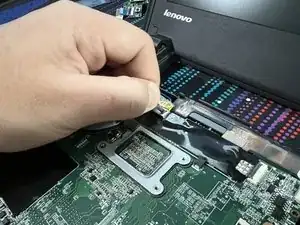

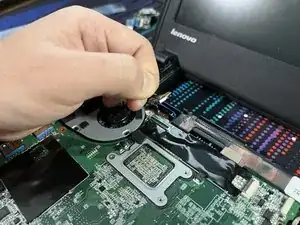

Захватите лямку пальцами и тяните её вверх вертикально: при приложении некоторой силы разъём отключится.

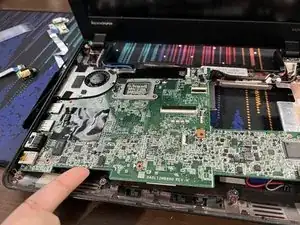

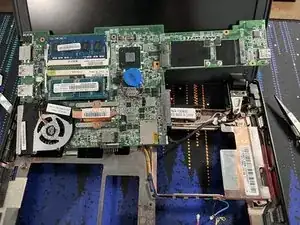

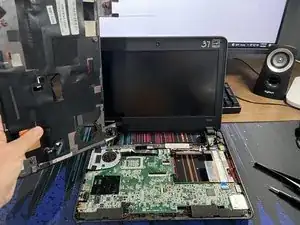

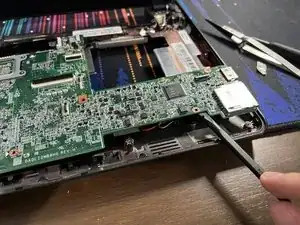

Вставьте пластиковую лопатку слева и слегка приподнимите материнскую плату.

Слева на материнской плате есть пластиковые выступы; вставьте другой инструмент для поддевания или палец под правую сторону платы и приподнимите немного вверх, чтобы освободить плату от выступов.

После этого можно сдвинуть материнскую плату влево и вынуть её.

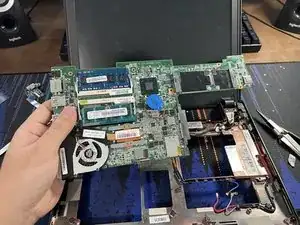

Переверните материнскую плату на другую сторону.

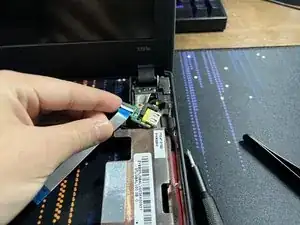

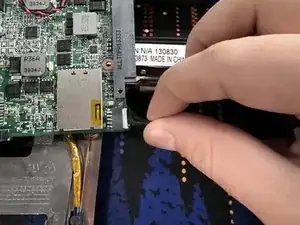

Затем вытащите кабель питания, удерживая его пальцами и аккуратно покачивая из стороны в сторону при вытягивании.

Материнская плата теперь свободна.

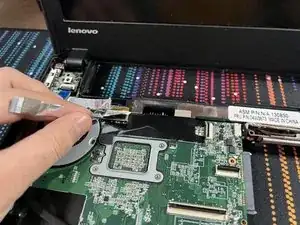

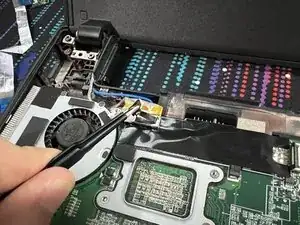

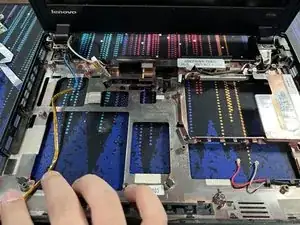

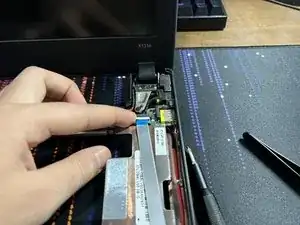

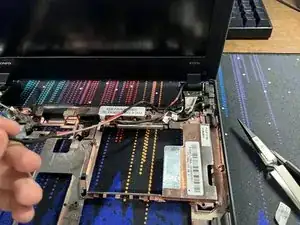

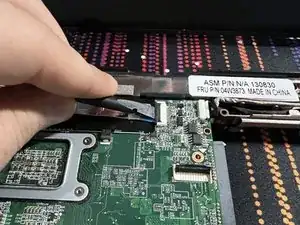

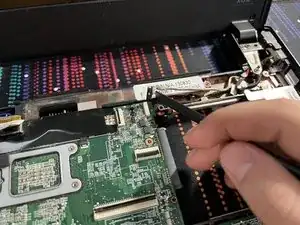

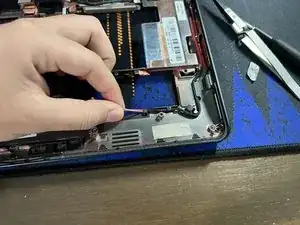

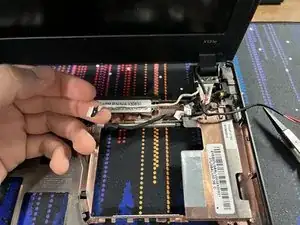

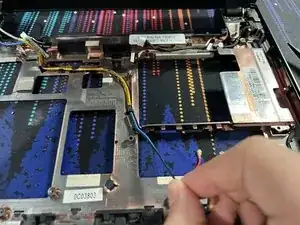

Аккуратно возьмите черный и синий антенные кабели и вытяните их из креплений до тех пор, пока они не перестанут прижиматься.

То же самое выполните с серым и красным антенными кабелями.

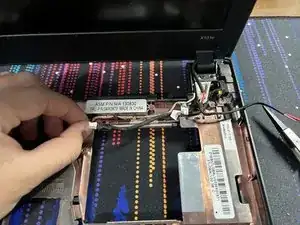

Возьмите и удалите последний кабель с его места.

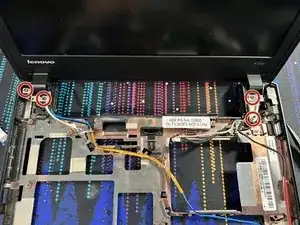

Удалите четыре винта Phillips #1 длиной 6 мм, крепящие петли.

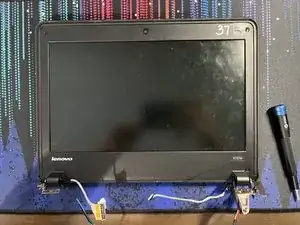

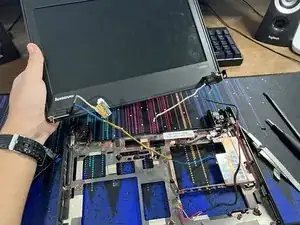

Дисплей теперь будет свободен.

Note: Если вы увидите винты, остающиеся в петлях, это из‑за повреждения рамки — они оставлены, чтобы не потерять резьбу. Если рамка не повреждена, винтов в петлях не останется.

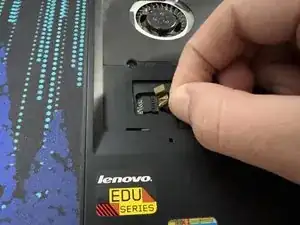

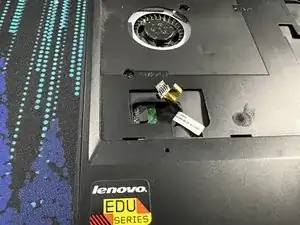

Порт зарядки удерживается за счёт давления.

Подденьте пластиковую лопатку под нижнюю часть порта зарядки и поднимите, чтобы снять порт.

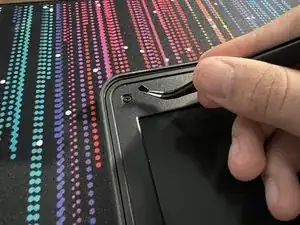

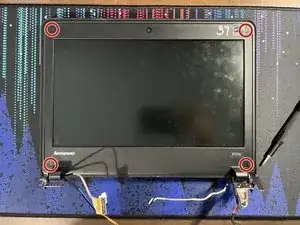

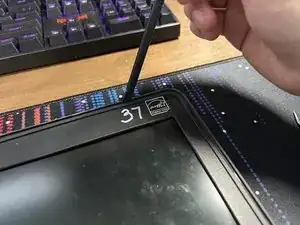

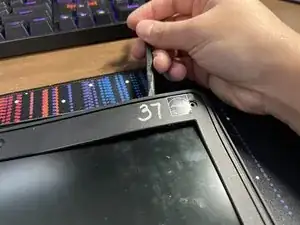

Теперь, когда дисплей свободен, вставьте тонкий металлический инструмент для поддевания, например пинцет или иглу, и снимите пластиковые заглушки винтов в четырёх углах.

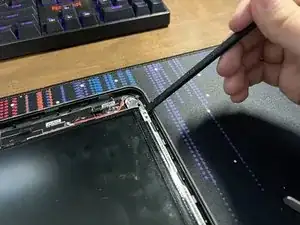

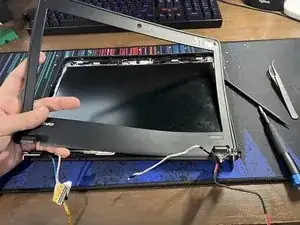

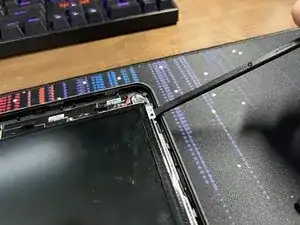

Вставьте пластиковую лопатку между верхней частью узла и рамкой и начните поддевать.

Продвигайтесь по периметру рамки. Можно также поддеть с другой стороны рамки возле экрана пальцем, чтобы упростить задачу.

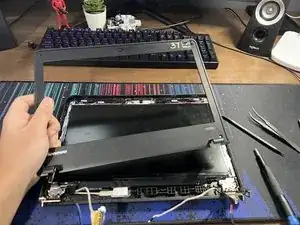

Продолжайте поддевать, пока рамка полностью не освободится.

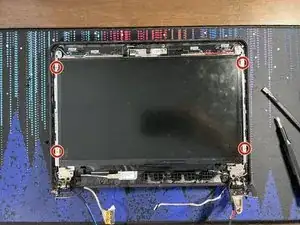

Удалите четыре серебристых винта длиной 4 мм, удерживающих ЖК‑панель.

Поднимите и отведите в сторону экранированный серебристый кабель, подключённый к ЖК‑панели.

Используйте пластиковый инструмент для поддевания у края панели там, где ранее были серебристые винты, и поднимите ЖК‑панель.

ЖК‑панель теперь свободна.

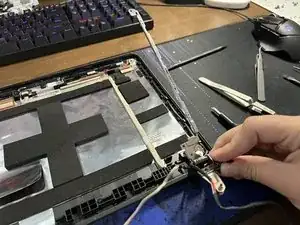

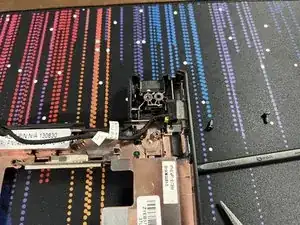

Удалите два винта длиной 6 мм, фиксирующие два узла петель.

Петли больше не закреплены в рамке и их можно поднять и удалить.

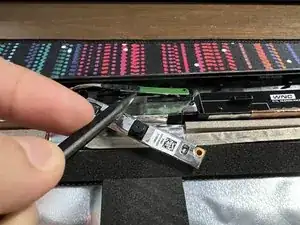

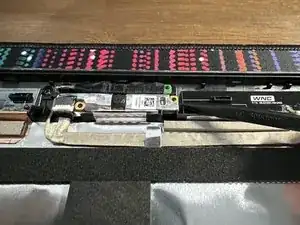

Веб‑камера и микрофон соединены общим экранированным серебристым кабелем.

Сборку веб‑камеры можно поднять и снять.

На микрофоне наклеена черная лента, которую можно отодрать пинцетом, после чего микрофоны также можно снять.

Отделите черную тканевую ленту, покрывающую печатную плату микрофона.

Плата микрофона приклеена. Вставьте пластиковую лопатку слева и движениями вправо аккуратно оторвите плату микрофона от клея.

После этого микрофон вместе с веб‑камерой будут свободны.

Чуть ниже по тому же экранированному кабелю находится ещё участок с черной тканевой лентой.

Снимите её с помощью плоскогубцев.

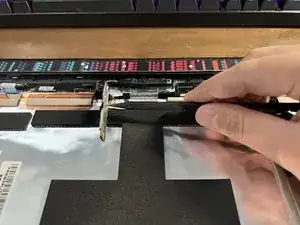

Поскольку маленькая печатная плата приклеена фиксирующим клеем, вставьте пластиковую лопатку слева, под экранированный кабель, чтобы отподнять её.

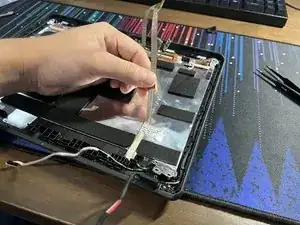

Осторожно очистите оставшийся участок экранированного кабеля, отрывая его.

При подходе к нижней части аккуратно извлеките кабель из его направляющего канала.

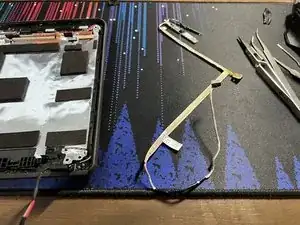

Кабель теперь свободен.

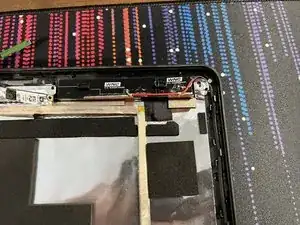

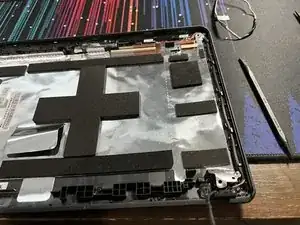

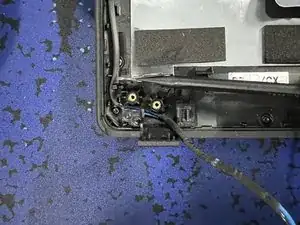

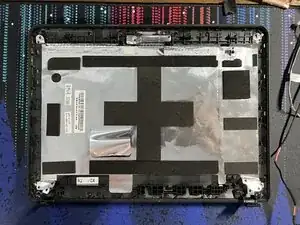

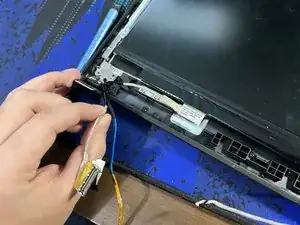

Поднимите экранирование кабеля, закрывающее каналы прокладки кабелей для антенн Wi‑Fi и сотовой связи.

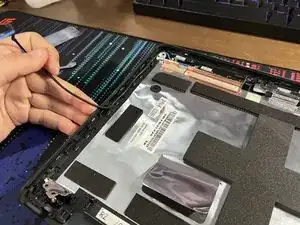

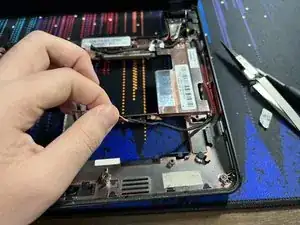

Начните извлекать кабели из их направляющих слотов.

Продолжайте извлекать, пока не доберётесь до двух верхних чёрных печатных плат, к которым кабели закреплены на раме.

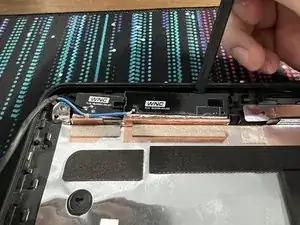

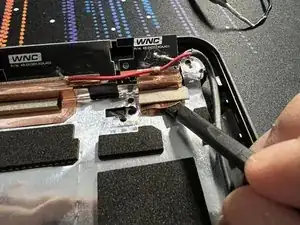

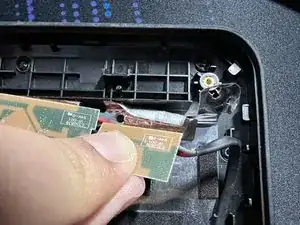

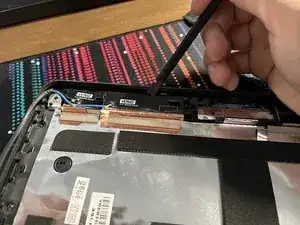

Вставьте пластиковую лопатку между печатной платой и рамой и аккуратно подденьте вверх.

Печатная плата должна отойти при относительно небольшом усилии.

Повторите то же самое с другой платой.

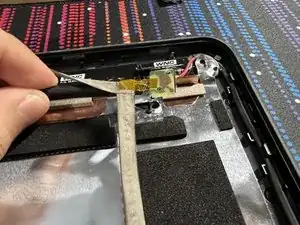

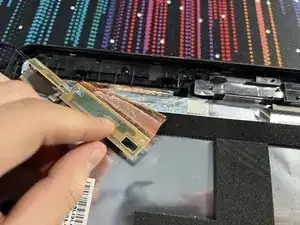

Аккуратно отогните печатные платы вместе с прикреплённой медной лентой.

Если серебряное экранирование отходит вместе с медной лентой, смотрите следующий шаг.

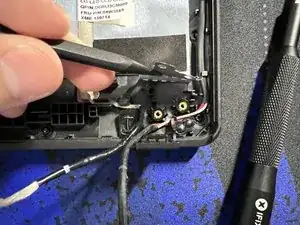

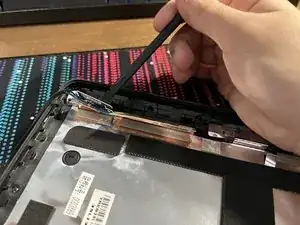

Если серебряное экранирование начинает отделяться вместе с медной лентой, вставьте пластиковый инструмент для поддёма с нижней стороны (с другой стороны) и начните поддёргивать оттуда.

Так серебряное экранирование не повредится.

Повторите шаги 40–44 с другой стороны для второго антенного кабеля.

Ноутбук полностью разобран. Спасибо за чтение моего руководства!
