Замена второго NVME SSD в ноутбуке Asus ROG Zephyrus G15

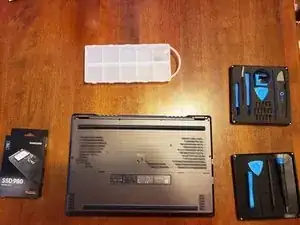

Подготовьте всё необходимое на рабочем месте. Это включает:

Ваш ноутбук, выключенный и расположенный задней панелью вверх.

Ваши инструменты:

Отвёртка Philips №0

Пластиковая лопатка для вскрытия

На выбор: медиатор для вскрытия или инструмент iFixit для вскрытия

Новый SSD, на который вы собираетесь перейти.

Безопасное место для хранения винтов.

Если присутствуют, используйте медиатор, чтобы снять резиновые заглушки винтов над тремя винтами в центре задней панели.

Начните со снятия трёх центральных винтов, которые короче, чем верхние шесть из внешних десяти винтов.

Затем снимите внешние винты, за исключением винтов в нижних углах. Примечание: четыре нижних винта имеют ту же длину, что и три центральных.

Наконец, снимите два винта в нижних углах. Винт в правом нижнем углу приподнимет крышку, что облегчит вставку медиатора на следующем шаге. Однако этот винт нельзя полностью выкрутить.

Да, правый нижний винт предназначен для удержания нижней панели и помощи при её подъёме. НЕ сверлите отверстие, чтобы удалить этот винт.

Как указано на предыдущем шаге, фиксирующий правый нижний винт приподнимает крышку. Используйте это как точку для вставки медиатора.

Проведите медиатор по часовой стрелке по шву между крышкой и корпусом, аккуратно отщелкивая пластиковые защёлки, которые их держат вместе.

Дойдя до шарнира, вернитесь к начальной точке и используйте медиатор, чтобы освободить защёлки, удерживающие крышку с правой стороны. Будьте осторожны при работе вокруг порта Ethernet и аудиоразъёма.

После освобождения этих защёлок осторожно приподнимите крышку руками, освобождая защёлки вдоль шарнира.

Если, несмотря на предупреждение в Шаге 2, правый угловой винт был удалён из крышки, можно использовать присоску iFixit, чтобы аккуратно снять крышку.

Чтобы избежать возможных проблем, отключите аккумулятор.

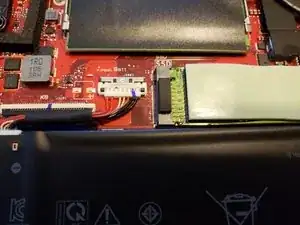

Аккуратно отожмите металлическую клипсу, удерживающую разъём аккумулятора, назад с помощью лопатки или пальцев.

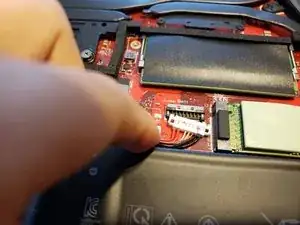

Осторожно поднимите белый разъём аккумулятора из его разъёма.

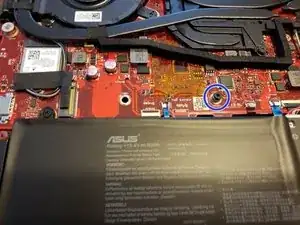

Вы увидите пустой слот M.2 с винтом для нового диска. Аккуратно выкрутите этот винт.

Примечание: этот винт особенно легко сорвать, так как производитель затянул его сильно, и трудно получить рычаг без изгиба платы.

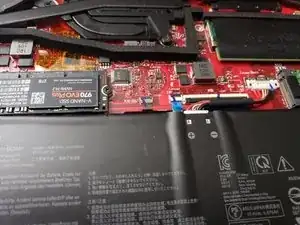

Вставьте новый M.2 диск под углом 35–45 градусов.

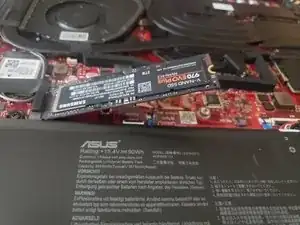

Нажмите на конец диска, чтобы прижать его к плате, и закрепите винтом из предыдущего шага.
