Замена вентилятора Asus ROG ZX50VW-BH17N10

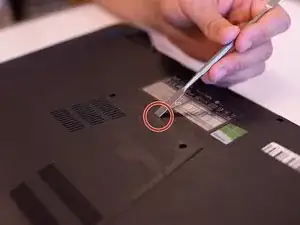

Снимите винты 1.6 мм и 9 мм с задней панели крестовой отверткой Phillips #1.

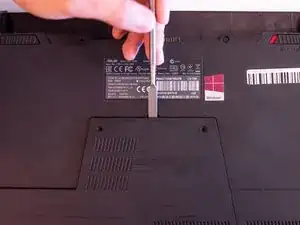

Используйте металлическую лопатку, чтобы поддеть и снять заднюю панель.

Следующие винты можно отвинтить крестовой отверткой Phillips #1.

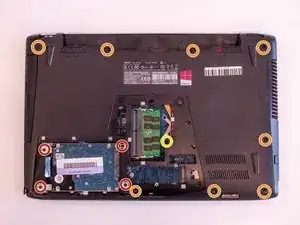

Снимите четыре винта 9 мм с корпуса жесткого диска и используйте черную петлю для вытаскивания диска.

Снимите пять винтов 1.6 мм и три винта 9 мм по периметру основания ноутбука.

Снимите винт 9 мм рядом с оперативной памятью.

Переверните компьютер в обычное положение.

Осторожно при переворачивании компьютера. Компоненты могут сместиться, и жесткий диск выпадет, если его не снять перед переворотом.

Осторожно подденьте клавиатуру, стараясь не тянуть за внутренние шлейфы.

Держите инструмент для поддевания неглубоко. Шлейфы очень хрупкие и могут легко оборваться.

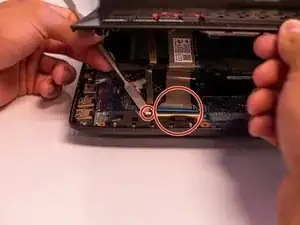

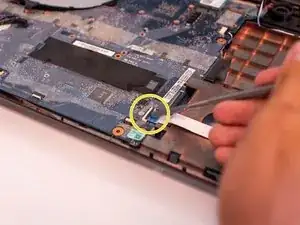

Отсоедините три шлейфа, соединяющие материнскую плату и клавиатуру. Для этого откиньте белый фиксатор и вытяните шлейф. На каждый шлейф приходится по одному фиксатору.

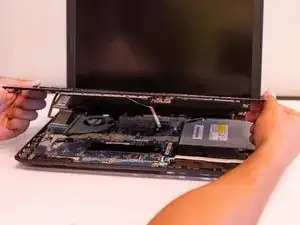

Осторожно снимите клавиатуру.

Внимание. На клавиатуре в этот момент не должно быть никаких подключений.

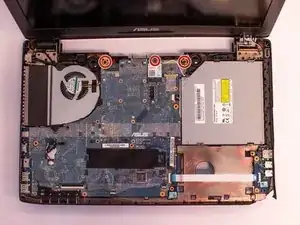

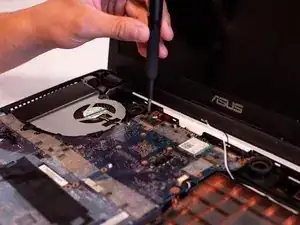

Отвинтите три винта Phillips #1, крепящие материнскую плату.

Отсоедините черные и белые разъемы от материнской платы.

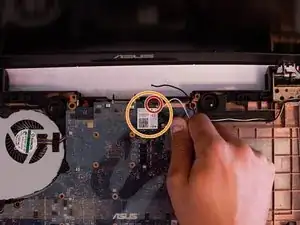

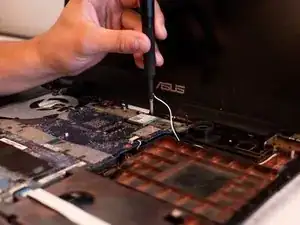

Снимите модуль беспроводной связи AC с материнской платы пинцетом.

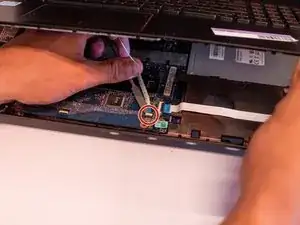

Отсоедините последний шлейф от материнской платы.

Использование металлической лопатки может серьезно повредить внутренние компоненты устройства.

Снимите три винта 7 мм, крепящие вентилятор, используя крестовую отвертку Phillips #1.

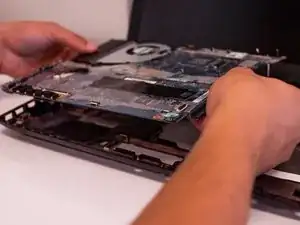

Возьмитесь за правую сторону материнской платы и поднимите вверх.

Одновременно держите вентилятор на месте, пока материнская плата поднимается.

Убедитесь, что в этот момент к материнской плате не подключены другие шлейфы или провода.

Осторожно переверните материнскую плату и положите её на плоскую поверхность.

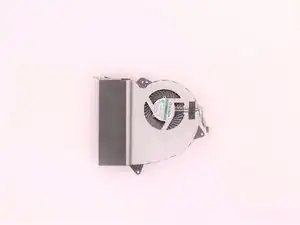

Отсоедините разъем от материнской платы и снимите вентилятор.

Использование металлической лопатки может серьезно повредить внутренние компоненты устройства.
