Замена материнской платы Asus ROG ZX50VW-BH17N10

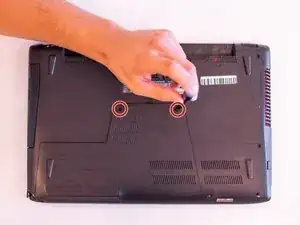

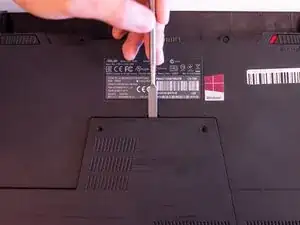

Удалите винты 1,6 мм и 9 мм с задней панели с помощью крестообразной отвертки Phillips #1.

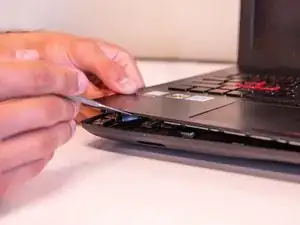

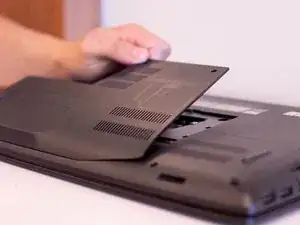

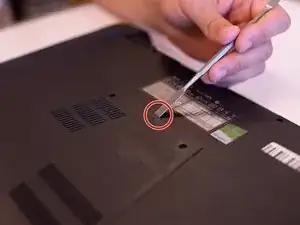

Используйте металлическую лопатку, чтобы отжать заднюю панель и снять её.

Следующие винты будут сняты с помощью крестообразной отвертки Phillips #1.

Снимите четыре винта 9 мм с жесткого диска и с помощью чёрной тянущей петли извлеките его.

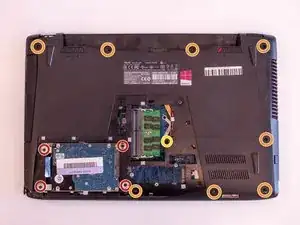

Снимите пять винтов 1,6 мм и три винта 9 мм по периметру основания ноутбука.

Удалите винт 9 мм рядом с оперативной памятью.

Переверните компьютер в нормальное положение.

Осторожно при переворачивании компьютера. Компоненты могут сместиться, и жесткий диск выпадет, если его не извлечь до переворачивания.

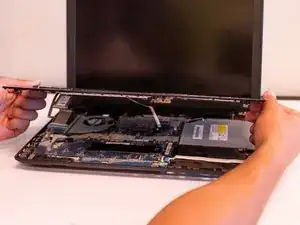

Осторожно приподнимите клавиатуру, следя за тем, чтобы не дергать внутренние шлейфы.

Использование металлической лопатки может серьёзно повредить внутренние компоненты устройства. Шлейфы очень хрупкие и их легко перерезать.

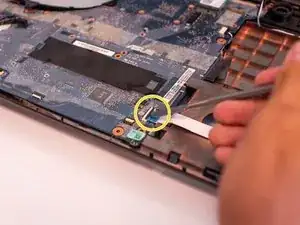

Отсоедините три шлейфа, соединяющие материнскую плату и клавиатуру. Для этого поднимите белую защёлку и вытяните шлейф. Для каждого шлейфа предусмотрена одна защёлка.

Осторожно снимите клавиатуру.

В этот момент к клавиатуре не должно ничего быть прикреплено.

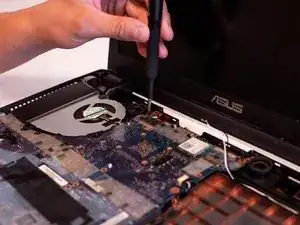

Отверните два винта 9 мм и один винт 3 мм на материнской плате с помощью крестообразной отвертки Phillips #1.

Отсоедините чёрные и белые разъёмы от материнской платы.

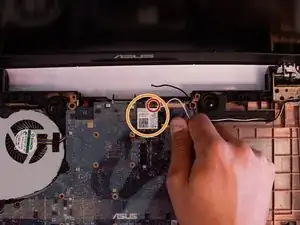

Снимите модуль беспроводной связи AC с материнской платы с помощью пинцета.

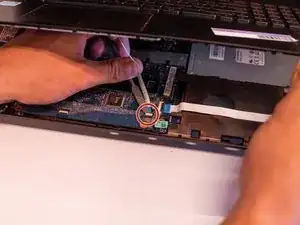

Отсоедините последний шлейф от материнской платы.

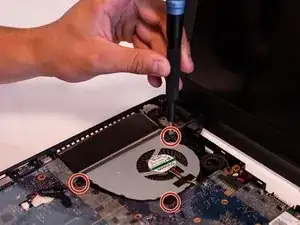

Удалите три винта 7 мм, крепящие вентилятор, с помощью крестообразной отвертки Phillips #1.

Возьмитесь за правую сторону материнской платы и поднимите её вверх.

Одновременно удерживайте вентилятор на месте, пока материнская плата поднимается.

Убедитесь, что к материнской плате в этот момент не подключены другие шлейфы или провода.

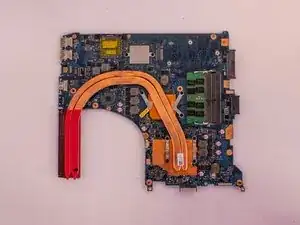

Осторожно переверните материнскую плату и положите её лицевой стороной вниз.

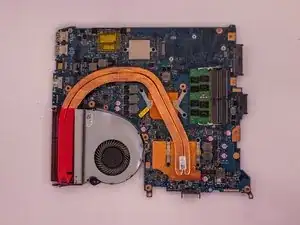

Отсоедините разъём от материнской платы и снимите вентилятор.
