Замена SSD в Asus ROG Zephyrus G16 GU603VV
В этом руководстве показано, как заменить SSD в ноутбуке Asus G16 (GU603VV). SSD могут перегреваться и повреждаться, если вентиляционные отверстия ноутбука заблокированы или устройство хранится неправильно.
Если ваш ноутбук часто зависает или работает медленно, замена SSD может помочь предотвратить потерю данных. Вы также можете следовать этому руководству при обновлении на более ёмкий или быстрый SSD.
Перед началом ремонта выполните резервное копирование важных файлов и документов на внешний жёсткий диск или облачное хранилище. Отключите адаптер питания и полностью выключите устройство. Также убедитесь, что новый SSD совместим с вашим ноутбуком перед установкой.
Шаг 1

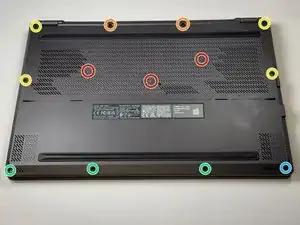

Этот шаг можно использовать как ориентир для расположения винтов, удерживающих нижнюю панель:
Три винта M2 длиной 8 мм
Два винта M2 длиной 11.5 мм
Четыре винта M2 длиной 11 мм
Три винта M2 длиной 5.5 мм
Один фиксируемый винт M2 длиной 8 мм
Шаг 2

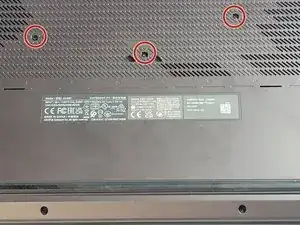

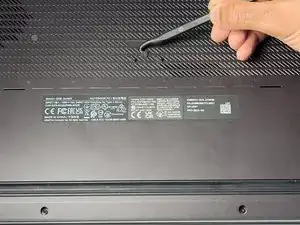

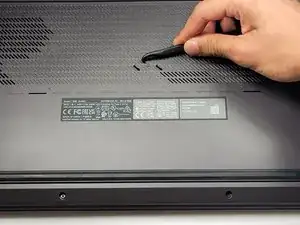

Снимите три резиновые заглушки, закрывающие средние винты.
Эти резиновые заглушки имеют тенденцию отлетать при снятии.
Шаг 3

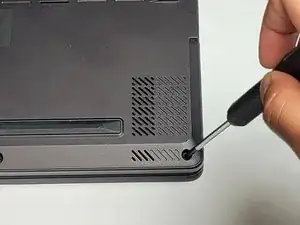

Удалите три крестообразных винта длиной 8 мм.
Шаг 4

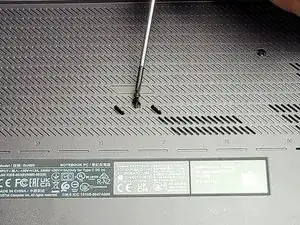

Удалите четыре крестообразных винта длиной 11 мм.

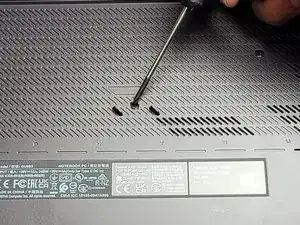

Удалите два центральных крестообразных винта длиной 11.5 мм.
Шаг 5

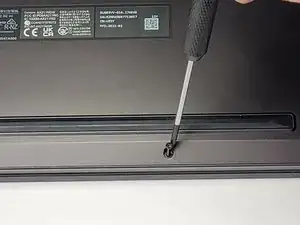

Удалите три нижних крестообразных винта длиной 5.5 мм.
Нижний правый винт при этом шаге не снимается.
Шаг 6

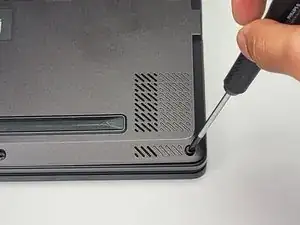

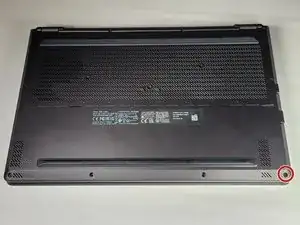

Ослабьте фиксируемый крестообразный винт длиной 8 мм в нижнем правом углу.
Винт не будет полностью удалён; это фиксируемый винт.
Шаг 7

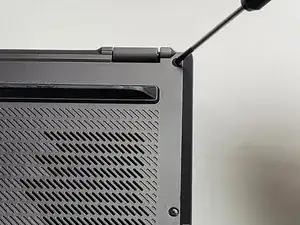

Вставьте пластиковую лопатку в зазор, образовавшийся после ослабления фиксируемого винта.
Осторожно проведите лопаткой по краю корпуса по часовой стрелке в зазоре между крышкой и корпусом, чтобы ослабить крышку.
Шаг 8

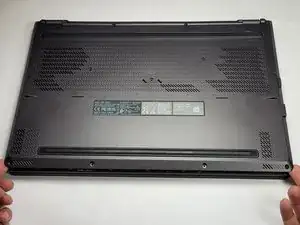

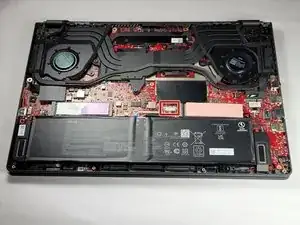

Осторожно снимите нижнюю крышку.
Шаг 9

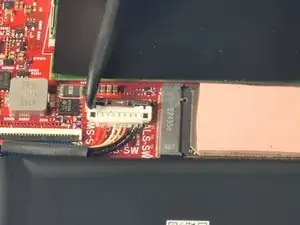

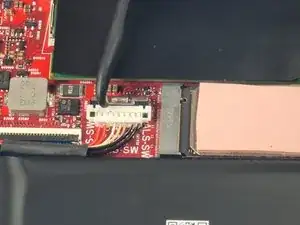

Сдвиньте защёлку разъёма батареи вверх, чтобы освободить кабель батареи для отсоединения.
Шаг 10

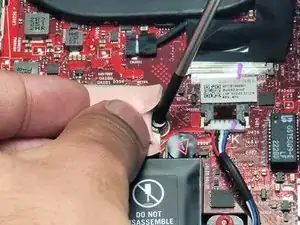

Отключите разъём батареи, поднимите его вверх и отведите от платы.
Шаг 11

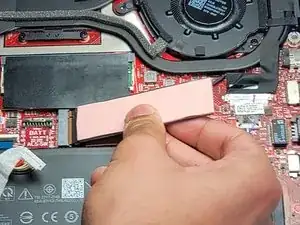

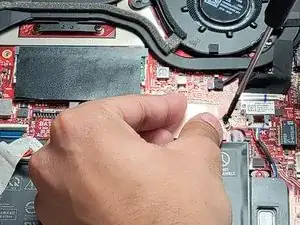

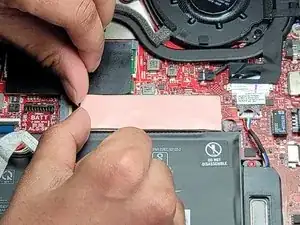

Поднимите правый край защитной термопрокладки над старым SSD и снимите находящийся под ней винт.
Отключите SSD, осторожно сдвинув его вправо.
Снимите SSD.
Шаг 12
Вставьте новый SSD и закрепите его винтом.
Заключение
Для сборки устройства выполните шаги в обратном порядке. Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
Перевод руководства с ifixit.com
