Замена термопасты в Asus ROG Zephyrus G14

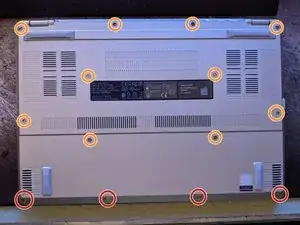

Начните с откручивания нижней панели. Есть винты двух разных размеров: одни длинные, другие короткие.

Винты, отмеченные красным, — короткие. Винты, отмеченные оранжевым, — длинные.

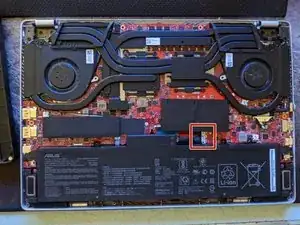

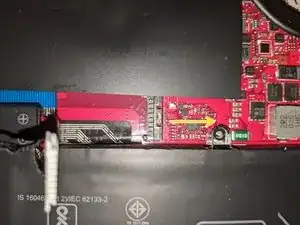

С помощью пластиковой лопатки отодвиньте фиксирующую защелку разъема батареи. Это скользящее движение, поэтому сдвиньте ее вправо, когда батарея находится ближе к вам.

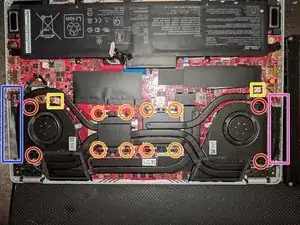

Красным и оранжевым цветом помечены винты, удерживающие систему охлаждения. Они все одного размера, но я все равно советую запомнить, где был установлен вентилятор, а где основной блок.

Желтым цветом помечены провода питания и сигнальные провода вентиляторов. С помощью пластиковой лопатки аккуратно извлеките штекер из гнезда.

Плоской стороной той же лопатки подденьте по периметру двух кристаллов. Старая термопаста будет сопротивляться, так что не торопитесь.

Аккуратно отсоедините кабель дисплея, закрытый пластиком, на самой левой стороне платы — помечен синим.

Отсоедините коаксиальные кабели Wi-Fi (черный и белый), закрытые пластиком, на самой правой стороне платы — помечены розовым.

Только после этого систему охлаждения можно свободно снять.

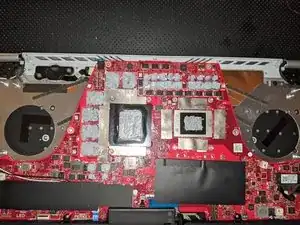

Вы видите, где была термопаста, поэтому убедитесь, что наносите ее на те же поверхности.

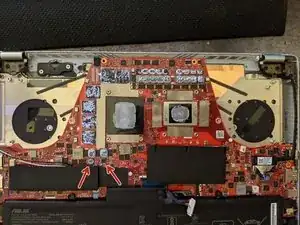

Я отметил две небольшие детали, которые легко пропустить.

Я использовал 70% изопропиловый спирт, салфетки и плоский конец лопатки для удаления старой пасты.

Я использовал пластиковую лопатку, чтобы распределить пасту по чипам и убедиться, что контакт будет полным.

Установите систему охлаждения на место, выполнив шаги из шага 3 в обратном порядке.

Соберите устройство, установив и прикрутив нижнюю панель.

Винты, отмеченные оранжевым, — длинные. Винты, отмеченные красным, — короткие.

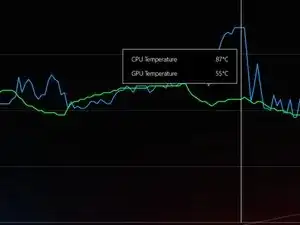

До нанесения новой пасты.

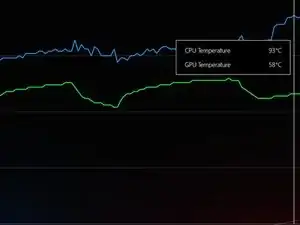

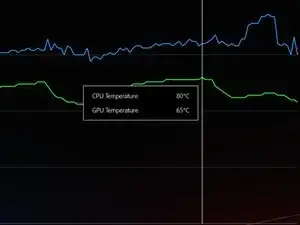

После нанесения новой термопасты.

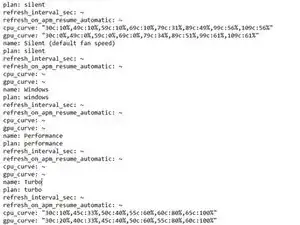

Для тестирования я использовал 3DMark Time Spy без демо, а также пользовательскую кривую работы вентиляторов. В обоих запусках профиль был установлен на Turbo.
