Замена дочерней платы (Daughterboard) в Dell Chromebook 11-3120
USB-порт позволяет передавать небольшие объёмы данных между компьютерами с помощью USB-накопителя. Иногда эти накопители не подключаются должным образом из‑за неисправной материнской платы. Ниже представлено руководство по правильной замене материнской платы.
Шаг 1
Используйте отвёртку #J0, чтобы выкрутить семь винтов длиной 4 мм, расположенных по периметру задней панели.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть по четырём сторонам заднюю панель, пока панель полностью не освободится.
Снятие задней крышки компьютера может потребовать больше усилий, чем ожидается. При использовании инструмента для вскрытия не применяйте чрезмерную силу и убедитесь, что все винты удалены.
Шаг 3
Используя крестовую отвёртку JIS #0, выкрутите два винта длиной 4 мм, фиксирующие аккумулятор на месте.
Шаг 4
Используя заострённый конец лопатки #2, отключите соединение между аккумулятором и материнской платой, слегка потянув за провода и одновременно опуская маленькую защёлку лопаткой.
Выньте аккумулятор из корпуса ноутбука.
Шаг 5
Отключите лентовый кабель мостового соединения от материнской платы.
Шаг 6

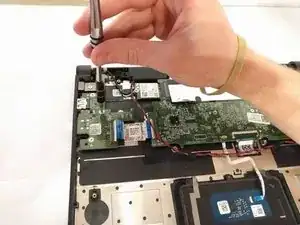

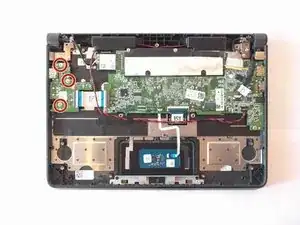

Используя крестовую отвёртку JIS #0, выкрутите три винта длиной 4 мм, фиксирующие дочернюю плату.
Шаг 7

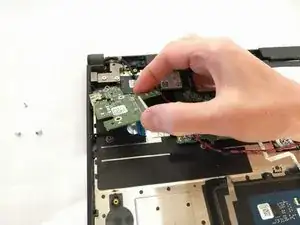

Осторожно поднимите и извлеките дочернюю плату с правым USB‑портом из ноутбука.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
