Замена материнской платы Dell Chromebook 11-3120

Ноутбуки

Материнская плата обеспечивает соединения со всеми компонентами ноутбука, позволяя передавать и распределять питание и данные по всему остальному оборудованию. В этом руководстве показано, как снять эту часть ноутбука, чтобы можно было заменить материнскую плату.

Шаг 1

Используйте отвертку #J0, чтобы вывернуть семь винтов 4 мм, расположенных по периметру задней панели.

Шаг 2

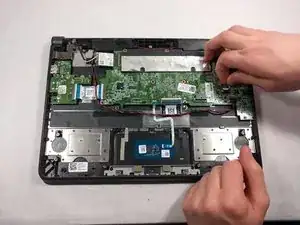

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть по четырём сторонам задней панели, пока панель полностью не освободится.

Снятие задней крышки может потребовать большего усилия, чем ожидалось. При использовании инструмента для вскрытия остерегайтесь излишней силы и убедитесь, что все винты удалены.

Шаг 3

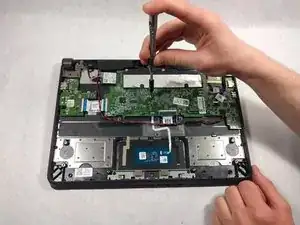

С помощью отвертки JIS #0 выкрутите два винта 4 мм, фиксирующие аккумулятор на месте.

Шаг 4

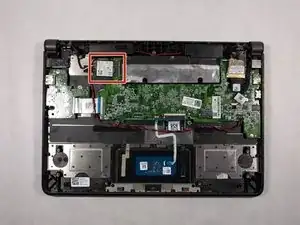

С помощью заострённого конца медиатора #2 отсоедините разъём между аккумулятором и материнской платой, слегка потянув за провода и одновременно нажав медиатором на маленькое отверстие вниз.

Выньте аккумулятор из корпуса ноутбука.

Шаг 5

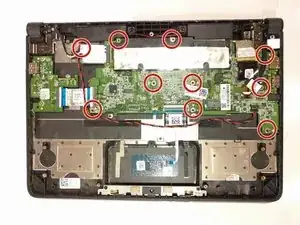

С помощью отвертки JIS #0 выкрутите десять винтов 4 мм, фиксирующих материнскую плату на месте.

Шаг 6

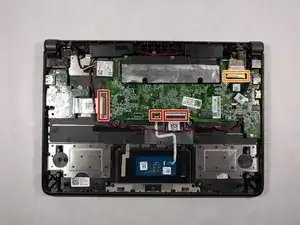

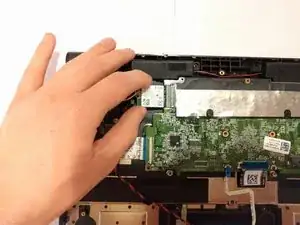

Осторожно отсоедините 3 ленточных кабеля, которые соединяются с материнской платой от других компонентов. Поднимите маленький переключатель в направлении вставки провода, удерживая ленту на месте, и потяните прозрачную полоску, прикреплённую к ленте.

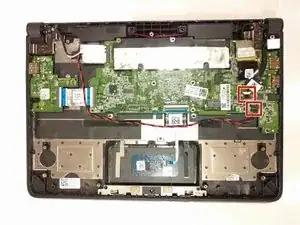

Аккуратно отсоедините ленточный кабель дисплея с меткой "NON-TOUCH". У этого ленточного кабеля нет фиксирующего переключателя, но перед вытягиванием необходимо поднять металлический зажим провода.

Будьте осторожны при снятии ленточных кабелей — они могут порваться при чрезмерном усилии.

Обратите внимание: если в разъёме ленточного кабеля есть фиксирующий переключатель, его необходимо разблокировать перед вытягиванием кабеля. Невыполнение этого может повредить разъём и затруднить повторную установку.
