Замена Wi‑Fi карты ASUS X502CA

Используйте крестовую отвертку Phillips #00, чтобы выкрутить семь винтов длиной 90 мм.

Используйте крестовую отвертку Phillips #00, чтобы выкрутить четыре винта длиной 50 мм.

Далее используйте пластиковый инструмент для открывания, чтобы аккуратно поддеть и снять панель покрытия клавиатуры.

Будьте осторожны при снятии крышки: внутри имеются кабели, которые нужно отсоединить перед полным снятием панели.

Поднимите подставку для ладоней и отсоедините кабели клавиатуры и тачпада с помощью пинцета. После отсоединения этих двух кабелей можно снять панель покрытия клавиатуры.

Отведите подставку для ладоней в сторону.

Установите новую подставку для ладоней.

Снимите четыре винта длиной 5 мм, крепящие кронштейн жесткого диска, используя крестовую отвертку Phillips #0.

Поднимите жесткий диск вместе с прикрепленным кронштейном и выньте наружу.

Снимите четыре винта 5 мм Phillips #0, крепящие кронштейн к жесткому диску.

По два винта с каждой стороны.

Используйте пластиковый инструмент для открывания, чтобы откинуть маленький зажим и вытащить ленточный кабель.

Используйте один или два пластиковых инструмента для открывания, чтобы прижать маленькие черные пластиковые защелки.

Поднимите плату и выньте её наружу.

Найдите плату ввода/вывода слева от компьютера. Используя крестовую отвертку Phillips #0, выкрутите три винта 5 мм, чтобы отстегнуть шарнир экрана, что освободит плату и позволит её снять и заменить.

Будьте осторожны при обращении с компьютером, пока одна сторона отстегнута; неправильные действия или избыточное давление на другой шарнир могут повредить его или экран.

Отсоедините шлейф питания, соединяющийся с материнской платой, пальцами или пластиковым инструментом для открывания.

Убедитесь, что шлейф питания отключён перед выниманием платы.

Незначительно приподнимите отстёгнутый экран, чтобы освободить плату, и снимите её.

Далее найдите аккумулятор в передней части ноутбука (ближе к Вам).

Отсоедините аккумулятор от ноутбука в верхнем правом углу аккумулятора с помощью пинцета.

Если аккумулятор не отключён, материнская плата может вызвать удар напряжения.

Используйте крестовую отвертку Phillips #00, чтобы аккуратно выкрутить 6 винтов, удерживающих аккумулятор на месте.

После удаления всех шести винтов осторожно поднимите аккумулятор и утилизируйте его.

Каждый винт имеет длину 50 мм и диаметр 15 мм.

Используйте крестовую отвертку Phillips #0, чтобы выкрутить последние пять винтов 5 мм, удерживающих материнскую плату.

Эти винты отмечены ромбами рядом с отверстиями для винтов.

Используйте пластиковый инструмент для открывания, чтобы отщёлкнуть два провода от Wi‑Fi карты, подключенные к материнской плате.

Переверните материнскую плату и используйте пластиковый инструмент для открывания, чтобы отсоединить черный и красный провода от материнской платы.

Поднимите материнскую плату и извлеките её.

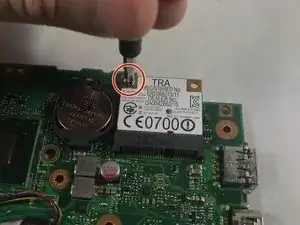

Выверните винт 2.5 мм PH #0, расположенный на вершине Wi‑Fi карты.

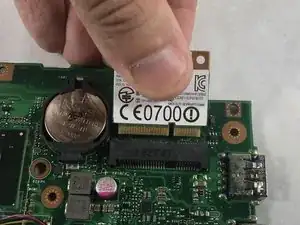

Поднимите карту и выньте её наружу.
