Замена вентилятора HP Envy TouchSmart 15

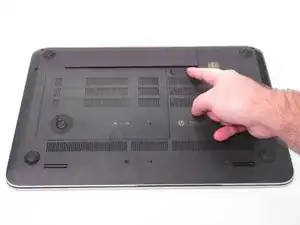

Нажмите защёлку батареи — батарея приподнимется.

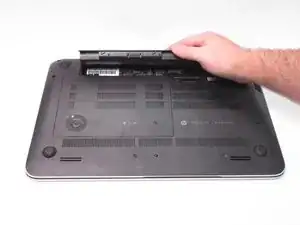

Снимите батарею с ноутбука — она легко извлекается.

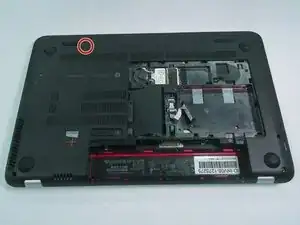

Удалите один винт, удерживающий пластину аксессуаров. Это винт PH0 2.0x2.5.

Подденьте пластину аксессуаров с задней части ноутбука, прикладывая усилие вверх в месте, где был удалён винт.

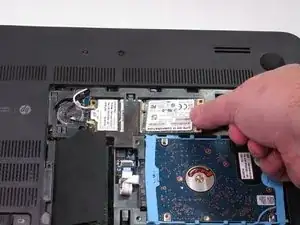

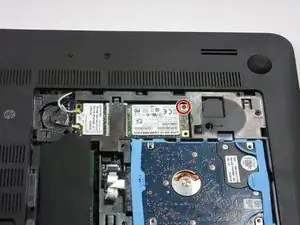

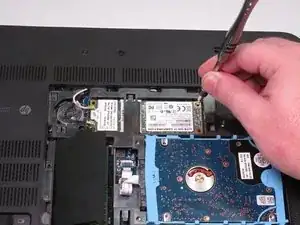

Удалите винт PM 2.0x2.5 с помощью насадки PH#0, показанной у угла твердотельного накопителя.

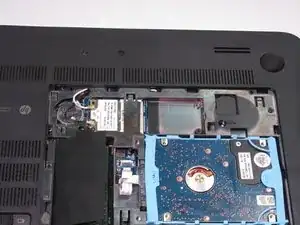

После удаления винта твердотельный накопитель должен приподняться.

Очень осторожно извлеките твердотельный накопитель, аккуратно потянув его от разъёма.

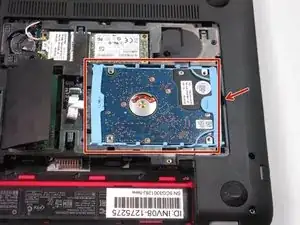

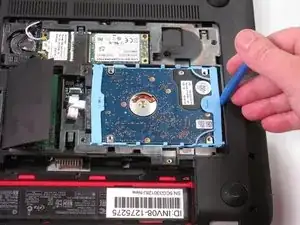

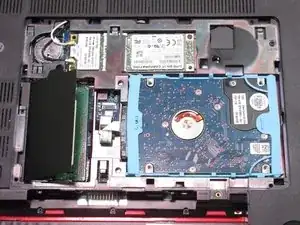

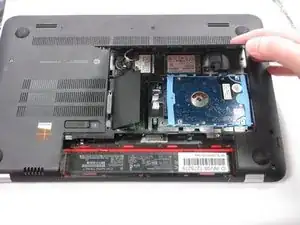

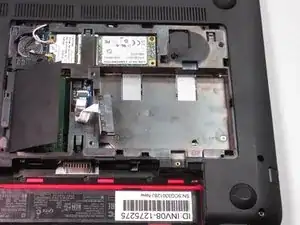

Используйте пластиковый инструмент для вскрытия, чтобы поддеть жёсткий диск от платы. Обратите внимание на щель, расположенную по центру в задней части посадочного места диска — именно туда вставьте пластиковый инструмент, как показано на фото. Затем подденьте жёсткий диск пластиковым инструментом, чтобы извлечь его.

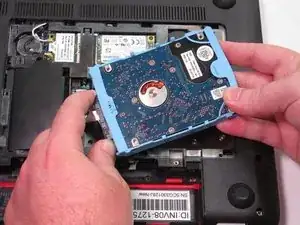

Крепко схватите основание разъёма, как показано, и потяните, чтобы отсоединить его от жёсткого диска.

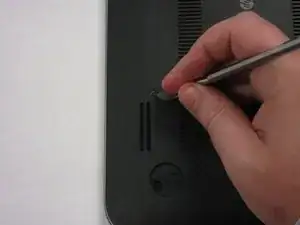

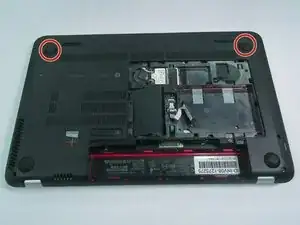

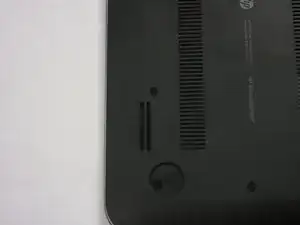

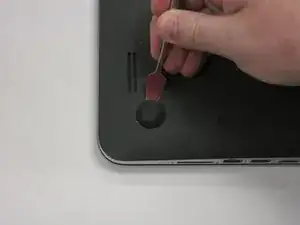

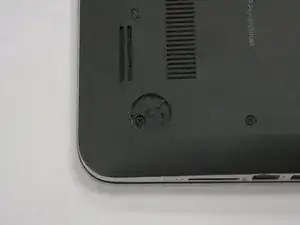

Снимите выделенные резиновые заглушки с помощью металлической лопатки, как на фото. Они откроют доступ к винту, который нужно будет удалить на следующем шаге.

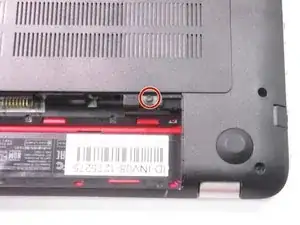

Снимите выделенную пластиковую крышку. Под ней откроется винт, который потребуется на следующем шаге.

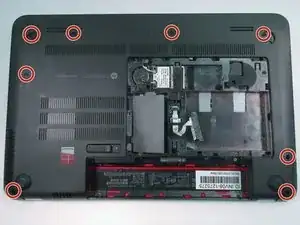

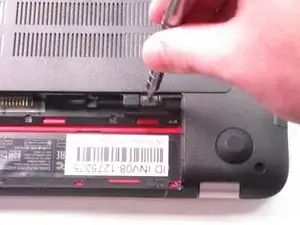

Удалите все выделенные винты отвёрткой PH1. Эти винты — PM 2.0x2.5.

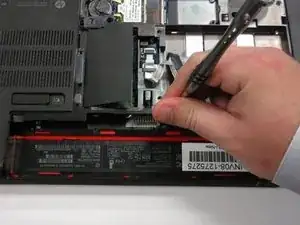

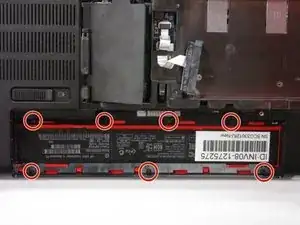

Удалите все выделенные винты в области доступа к батарее. Это винты PM 1.5x2.0.

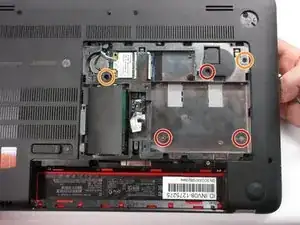

Удалите винты, выделенные в области пластины аксессуаров, отвёрткой PH1. Это винты PM 2.5x3.0.

Удалите винты, выделенные в области пластины аксессуаров, отвёрткой PH1. Это винты PM 2.5x4.5.

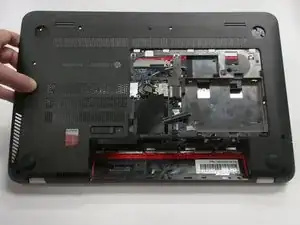

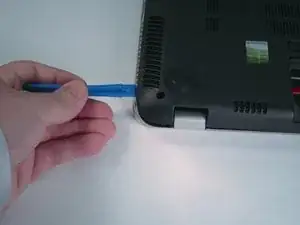

Подденьте заднюю крышку пластиком для вскрытия. Задняя крышка должна легко отщёлкнуться. Если вы чувствуете сопротивление, вернитесь к шагам 2–5 — вероятно, был пропущен винт.

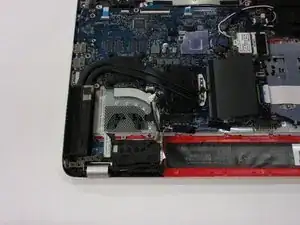

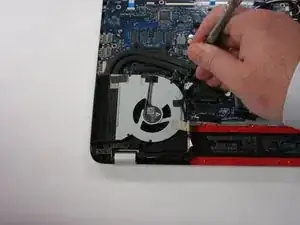

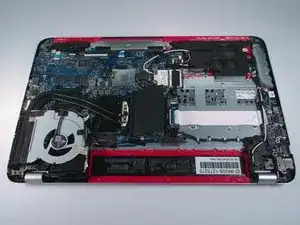

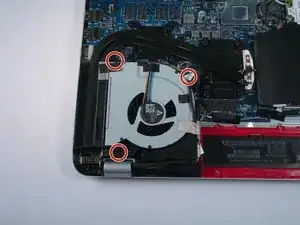

Вентилятор закреплён тремя винтами. Это винты PM 2.5x4.5.

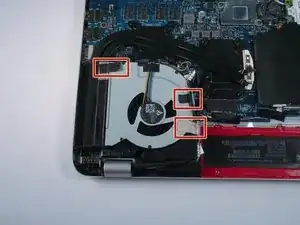

Снимите три полоски ленты вручную.

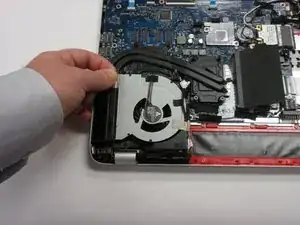

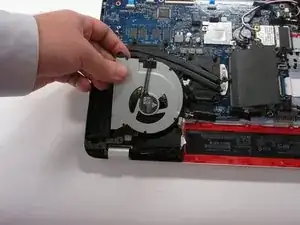

Извлеките вентилятор, сдвинув его и потянув вверх. Отложите вентилятор в сторону, чтобы открыть разъём.

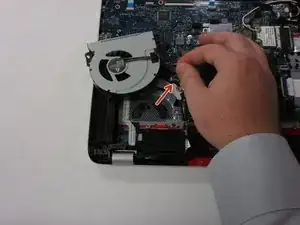

Снимите чёрный разъём с белой вставки, показанной в центре изображения чуть ниже пальцев, сжимающих чёрный разъём.

Разъём вынимается прямо вверх.
