Разборка нижней крышки

Переверните ноутбук и аккуратно положите его на ровную поверхность.

Сдвиньте фиксатор извлечения батареи вправо — батарея немного приподнимется.

Удерживая фиксатор сдвинутым одной рукой, возьмитесь за батарею другой рукой и извлеките её, поворачивая вверх.

Некоторые пользователи в этот момент снова переворачивают ноутбук и нажимают кнопку питания несколько раз. По их словам, это помогает рассеять оставшийся заряд в устройстве. Решайте сами :)

Выверните винт Phillips PM2.0×4.0 крестовой отверткой PH#00.

Плоским монтажным инструментом отожмите защёлки, крепящие сервисную крышку к нижней части корпуса. Начните с длинной стороны.

Продолжите по коротким сторонам.

Когда вы отожмёте сервисную крышку как на фото №3, она легко выйдет по задней кромке.

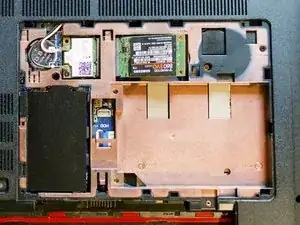

Модули оперативной памяти

Жёсткий диск (HDD)

Разъём mSATA SSD

Модуль Wi‑Fi и Bluetooth (беспроводной модуль)

Вы заземлены? Если да, используя лопатку, отогните маленькую чёрную фиксирующую защёлку ZIF‑разъёма жёсткого диска.

Затем пинцетом возьмите кабель SATA жёсткого диска за прозрачную вкладку и просто поднимите его конец вверх, вынимая из разъёма.

Поддев монтажным инструментом, выпрессуйте жёсткий диск из отсека. Когда он окажется в вашей руке, освободите его кабель из отверстия‑держателя в нижней крышке и отложите жёсткий диск в сторону.

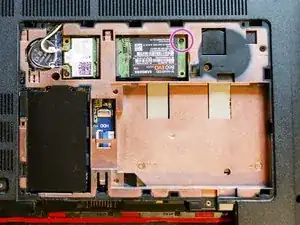

Отверткой PH#00 выверните винт Phillips PM 2.0x2.5, фиксирующий SSD к нижней крышке: модуль SSD сразу приподнимется.

Как только модуль встанет вертикально ─ если вы заземлены ─ возьмите его пальцами как показано на фото №3 и аккуратно вытяните из разъёма, сохраняя наклон.

Одновременно с предыдущим движением — и удерживая SSD под углом — слегка покачивайте модуль вперёд‑назад, как показывает синяя стрелка: представляйте маятник.

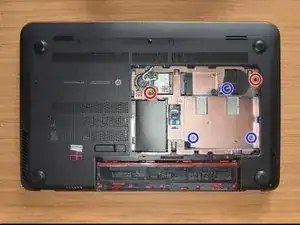

Отверткой PH#00 выверните два винта Phillips PM2.5x5 в области сервисной крышки. Сгруппируйте эти винты вместе.

Отверткой PH#00 выверните три оставшихся винта Phillips PM2.5x3 в области сервисной крышки. Сгруппируйте эти винты вместе.

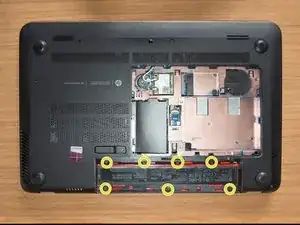

Отверткой PH#000 выверните семь маленьких винтов Phillips PM1.5x2 в отсеке батареи. Сгруппируйте эти винты вместе.

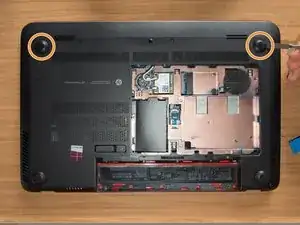

Подденьте обе верхние резиновые накладки металлической лопаткой. Они приклеены к нижней крышке.

При установке накладок обратно обратите внимание на их различие. Найдите букву «R», отпечатанную на основании одной из них, и установите её в гнездо, на котором тоже есть «R».

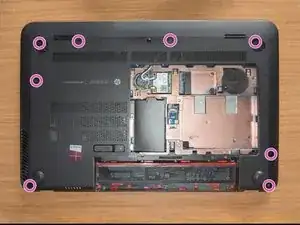

Затем отверткой PH#00 выверните восемь винтов Phillips PM2.5x5, которые фиксируют нижнюю крышку к корпусу ноутбука. Сгруппируйте эти винты вместе.

Аккуратно поддев монтажными инструментами, освободите защёлки, крепящие нижнюю крышку к корпусу. Начните с более длинной кромки. При необходимости используйте руки, поднимайте или переворачивайте ноутбук.

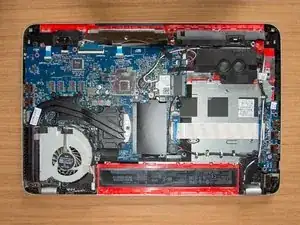

Когда длинная кромка освобождена, продолжите по коротким сторонам. Когда обе эти стороны тоже будут отсоединены, нижняя крышка легко выйдет снизу.

Во время этой операции защёлки могут сломаться. После снятия нижней крышки проверьте внутри ноутбука на наличие осколков защёлок. Если найдете, немедленно удалите их: они могут спрятаться и позже вызвать повреждения.
