Замена дигитайзера HP Envy TouchSmart 15

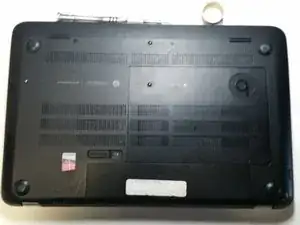

Положите ноутбук нижней частью вверх.

Сдвиньте переключатель, чтобы освободить аккумулятор, и извлеките его.

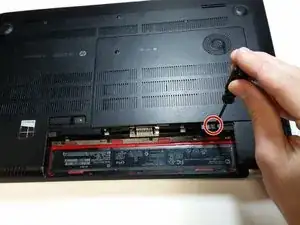

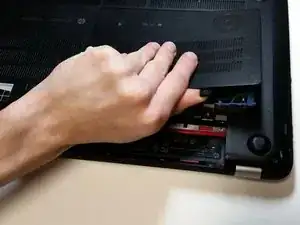

Удалите винт с сервисной крышки. Осторожно приподнимите и снимите крышку.

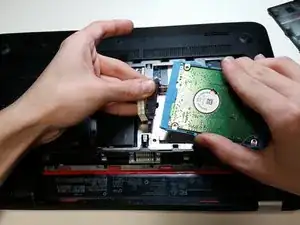

Извлеките жёсткий диск и отключите его ленточный кабель от диска и от материнской платы.

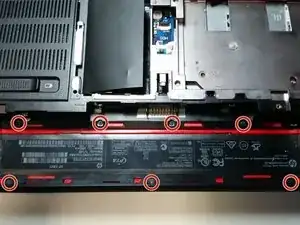

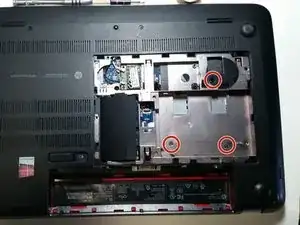

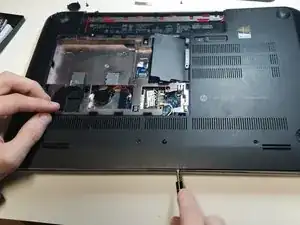

Снимите винты, чтобы ослабить нижнюю панель корпуса.

Снимите две ножки, чтобы получить доступ к скрытым под ними винтам.

Осторожно подденьте кромки, чтобы ослабить корпус.

Когда корпус ослабнет, поднимите и снимите пластиковую панель, чтобы получить доступ к материнской плате.

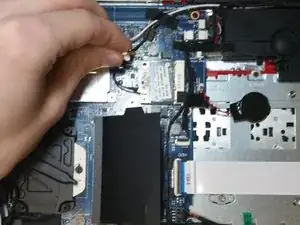

Отсоедините кабели антенн беспроводной сети.

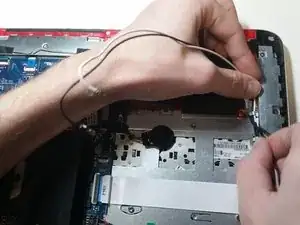

Поднимите и выведите провода из каналов до петлей шарниров экрана.

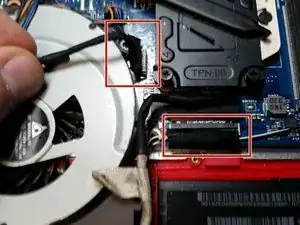

Отсоедините два кабеля. Поднимите защёлку ленточного кабеля перед тем, как вытащить его.

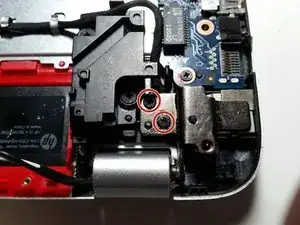

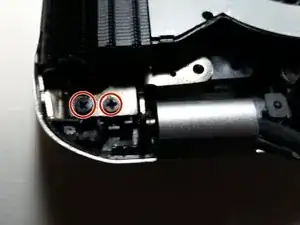

Снимите винты с каждого шарнира.

Захватив плоскогубцами, отведите шарниры до угла 90° относительно корпуса.

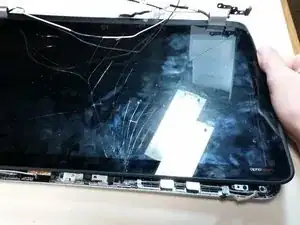

Поднимите и отделите нижнюю часть ноутбука от экрана.

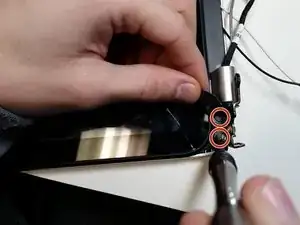

Поднимите фиксаторы в обоих нижних углах и удалите расположенные под ними винты.

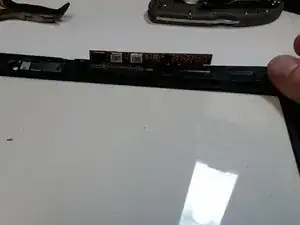

При необходимости используйте монтажную лопатку, чтобы отделить дигитайзер от остальной панели экрана. Будьте осторожны у верхнего края — под ним находятся хрупкие компоненты.

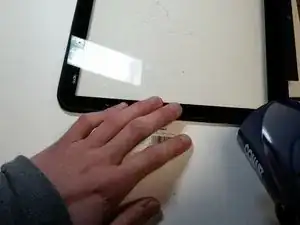

С помощью паяльной фена аккуратно разогрейте клей, соединяющий дигитайзер с его пластиковой рамкой.

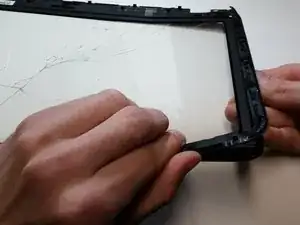

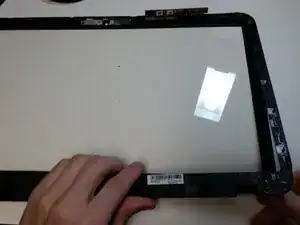

Осторожно от peel дигитайзер от пластиковой рамки.

При установке нового дигитайзера плотно прижмите по краям.
