Разборка радиатора HP Envy TouchSmart 15

Нажмите на защёлку крепления аккумулятора — батарея приподнимется.

Извлеките аккумулятор из ноутбука — он легко выходит.

Удалите один винт, крепящий крышку отсека аксессуаров. Это винт PH0 2.0x2.5.

Подденьте крышку отсека аксессуаров с задней части ноутбука, прикладывая усилие вверх в месте, где был удалён винт.

Используйте пластиковый инструмент для вскрытия, чтобы отвести жёсткий диск от платы. Обратите внимание на прорезь, расположенную по центру сзади места посадки жёсткого диска — именно туда вставляйте инструмент, как показано на фото. Затем подденьте жёсткий диск пластиковым инструментом и извлеките его.

Крепко захватите основание разъёма, как показано, и потяните, чтобы отсоединить его от жёсткого диска.

Удалите винт PM 2.0x2.5 с помощью отвёртки PH#0, как показано в углу твердотельного накопителя.

После удаления винта твердотельный накопитель должен приподняться.

Очень аккуратно извлеките SSD, осторожно оттянув его от разъёма SSD.

Снимите отмеченные резиновые заглушки металлическим лопаточным инструментом, как на фото. Они откроют доступ к винту, который нужно будет удалить на следующем этапе.

Снимите отмеченную пластиковую крышку. Она откроет доступ к винту, который потребуется на следующем шаге.

Удалите все отмеченные винты отвёрткой PH1. Эти винты — PM 2.0x2.5.

Удалите все отмеченные винты в области доступа к аккумулятору. Это винты PM 1.5x2.0.

Удалите винты, отмеченные отвёрткой PH1, в области крышки отсека аксессуаров. Это винты PM 2.5x3.0.

Удалите винты, отмеченные отвёрткой PH1, в области крышки отсека аксессуаров. Это винты PM 2.5x4.5.

Подденьте заднюю панель пластиковым инструментом для вскрытия. Задняя панель должна легко отойти. Если вы чувствуете сопротивление, вернитесь к шагам 2–5 — вероятно, где-то пропущен винт.

Вентилятор закреплён тремя винтами. Это винты PM 2.5x4.5.

Находятся три полоски ленты. Снимите их вручную.

Снимите вентилятор, сдвинув его и потянув вверх. Отставьте вентилятор в сторону, чтобы открыть доступ к разъёму.

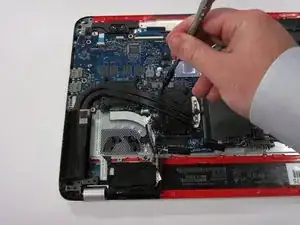

Отсоедините чёрный разъём от белой вставки, показанной в центре изображения чуть ниже зажатых пальцами чёрного разъёма.

Разъём вытаскивается строго вверх.

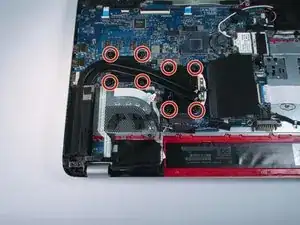

Вы увидите восемь винтов. Под каждым винтом должно быть соответствующее число.

Выворачивайте каждый винт отвёрткой PH1 в числовом порядке. Винты не выйдут полностью — поворот на четыре-пять оборотов сделает их достаточно ослабленными для дальнейшей работы. Это винты PM 2.0x11.0.

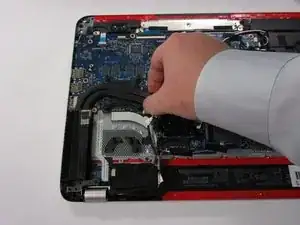

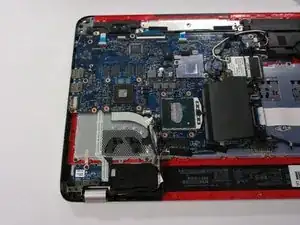

Возьмитесь за середину радиатора, как на первом изображении. Потяните вверх — радиатор должен легко сняться. Если есть сопротивление, вернитесь к предыдущему шагу.
