Замена дочерней платы HP Envy x360 15-bp143cl

Если ваша дочерняя плата вышла из строя, не обязательно мириться с медленной работой системы — её можно заменить. В этом руководстве я покажу, как заменить дочернюю плату с помощью подробных шагов. Если вы будете следовать моему руководству шаг за шагом и иметь необходимые инструменты, этот ремонт вернёт вашему HP Envy прежнюю работоспособность. Пожалуйста, будьте осторожны и убедитесь, что батарея разряжена перед началом ремонта, так как она представляет пожарную опасность при зарядке.

Шаг 1

Переверните ноутбук.

Снимите резиновую полоску, ближайшую к петлям.

Шаг 2

Используйте отвертку Phillips #1 (насадка PH1), чтобы отвинтить четыре винта 6,5 мм, которые находились под резиновой полоской.

Шаг 3

Используйте отвертку Torx T5 (насадка T5), чтобы отвинтить три винта 5 мм возле нижнего края ноутбука.

Шаг 4

Поднимите заднюю крышку и снимите её с ноутбука.

Если крышка не поддаётся, используйте инструмент для вскрытия, чтобы поддеть её.

Шаг 5

Используйте отвертку Phillips #1 (PH1), чтобы отвинтить семь винтов 4 мм, указанных серыми стрелками на батарее.

Шаг 6

Отключите батарею от разъёма и поднимите, чтобы вынуть её из ноутбука.

Шаг 7

Соскоблите ленту, фиксирующую радиатор.

Шаг 8

Используйте отвертку Phillips #1, чтобы отвинтить семь винтов 4 мм, удерживающих вентилятор.

Отключите кабель вентилятора от материнской платы.

Шаг 9

Поднимите вентилятор и снимите его с материнской платы.

Шаг 10

Используйте отвертку Phillips #1, чтобы отвинтить десять винтов 4 мм, фиксирующих материнскую плату.

Выньте четыре кабеля прямо из их разъёмов.

Поднимите защёлку на двух ZIF-разъёмах, затем аккуратно выньте две ленточные шлейфы из разъёмов.

Шаг 11

Осторожно поднимите материнскую плату и выньте её из корпуса.

Шаг 12

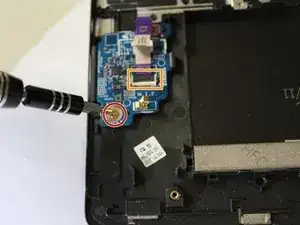

Используйте отвертку Phillips #1, чтобы отвинтить один винт 4 мм, фиксирующий дочернюю плату.

Отключите ленточный кабель.

Шаг 13

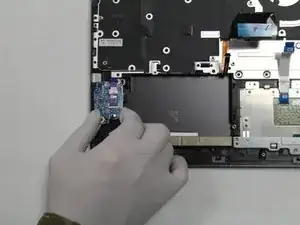

Осторожно поднимите дочернюю плату и выньте её из ноутбука.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
