Замена вентилятора Dell Inspiron 14z-5423

Закройте дисплей и переверните компьютер.

Убедитесь, что устройство выключено и отключено от сети перед началом замены.

Используйте отвертку с насадкой J0, чтобы открутить один 6 мм винт с крестовой головкой на крышке слота оперативной памяти.

Слегка приподнимите крышку слота оперативной памяти под углом, отводя её от компьютера.

Используйте пальцы, чтобы аккуратно раздвинуть зажимы крепления оперативной памяти в стороны.

Оперативная память должна откинуться вверх, когда зажимы освободятся.

Снимите откинутую планку оперативной памяти, вытянув её от разъёма.

Если она не откидывается, аккуратно подденьте её ровным и прямым движением.

Сдвиньте рукой лоток привода CD/DVD, находящийся сбоку ноутбука, чтобы извлечь его.

Используя отвертку с насадкой J0, открутите один 2 мм винт с крестовой головкой.

Этот винт нужно открутить только если вы используете это действие как предварительное руководство.

Поднимите пластиковую жёлтую защёлку на системной плате.

Используйте отвертку с насадкой J0, чтобы снять один 6 мм винт с крестовой головкой в центре системной платы, который крепит клавиатуру.

Переверните компьютер и откройте дисплей.

Вставьте лопатку рядом с пластмассовыми вдавлениями в верхней части клавиатуры и аккуратно подденьте, чтобы освободить фиксирующие защёлки.

Снимите клавиатуру с компьютера.

Осторожно, чтобы не порвать шлейф, который соединяет заднюю часть клавиатуры с компьютером при подъёме.

Переверните клавиатуру на подставку для рук.

Подденьте маленький чёрный фиксатор у основания шлейфа лопаткой, чтобы освободить шлейф от компьютера.

Закройте дисплей и переверните компьютер.

Снимите все 7 резиновых заглушек винтов пинцетом.

Используя отвертку с насадкой J0, открутите семь 6 мм винтов с крестовой головкой на задней крышке ноутбука.

Переверните компьютер и откройте дисплей.

Потяните за синие язычки, чтобы отсоединить подставку для рук от компьютера.

Используйте отвертку с насадкой J0, чтобы снять все четыре 6 мм винта с крестовой головкой.

Осторожно подденьте нейлоновой лопаткой под подставку для рук, чтобы освободить защёлки.

Продолжайте по периметру всех сторон корпуса, пока сборка не отойдёт.

Снимите подставку для рук.

Если затрудняетесь с подъёмом, возможно, вы не открутили все 7 винтов на нижней стороне компьютера.

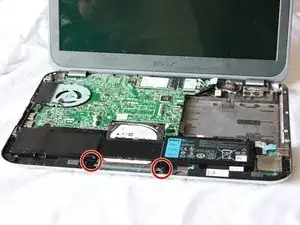

Используйте отвертку с насадкой J0, чтобы снять два 6 мм винта с крестовой головкой, крепящие аккумулятор, расположенный в нижней части ноутбука.

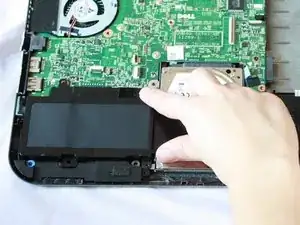

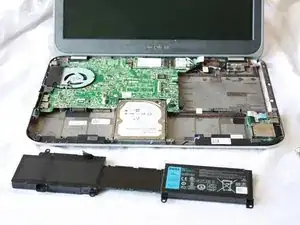

Поднимите маленький чёрный язычок и извлеките аккумулятор под небольшим углом.

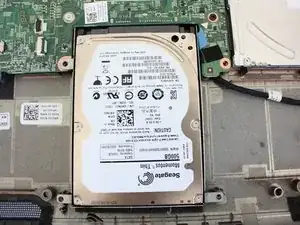

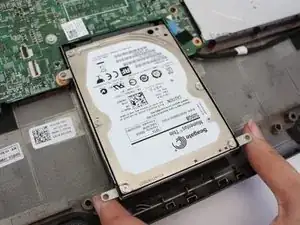

Поднимите нижнюю часть жёсткого диска, который находится в нижней части ноутбука.

Осторожно вытяните диск под углом, используя пальцы.

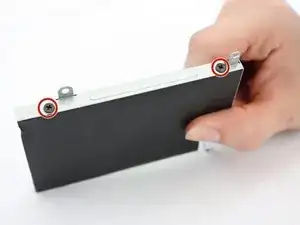

Используя отвертку с насадкой J0, снимите четыре 3 мм чёрных винта по обеим сторонам крепления жёсткого диска.

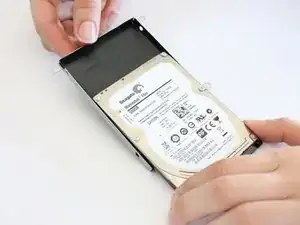

Вытяните жёсткий диск из крепления.

Найдите мини‑карту беспроводной связи в верхней части ноутбука.

Она находится рядом с местом, где раньше был оптический привод.

С помощью отвертки с наконечником J0 выверните винт с крестообразным шлицем длиной 4 мм.

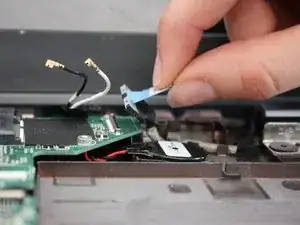

Осторожно отсоедините чёрный и белый провода от мини‑карты беспроводной связи.

Под углом вытяните мини‑карту беспроводной связи наружу.

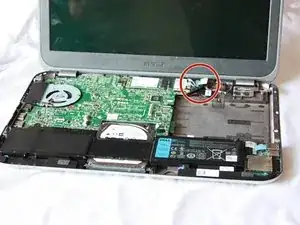

Осторожно потяните синюю ленту вверх, чтобы отключить кабель от материнской платы.

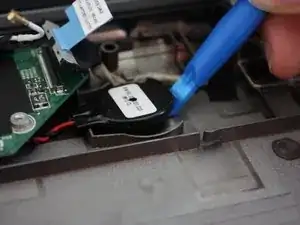

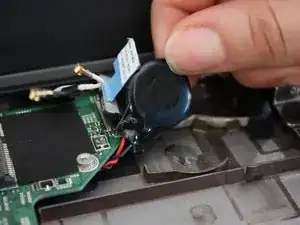

С помощью пластиковой монтажной лопатки аккуратно отсоедините таблеточную батарейку от поролонного клея.

Таблеточная батарейка находится под оптическим приводом.

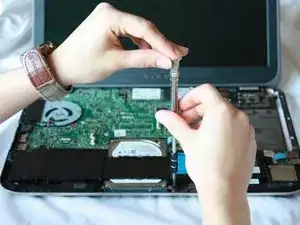

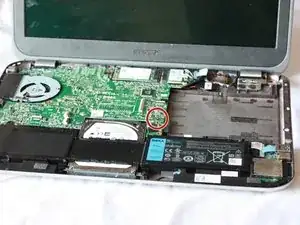

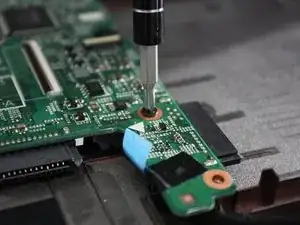

С помощью отвертки с наконечником J0 выверните винт с крестообразным шлицем длиной 6 мм, расположенный в центре ноутбука на материнской плате.

Снимите материнскую плату под углом вверх.

Таблеточная батарейка и вентилятор будут сняты вместе с материнской платой.

Переверните материнскую плату.

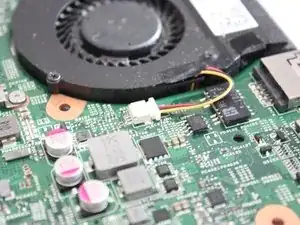

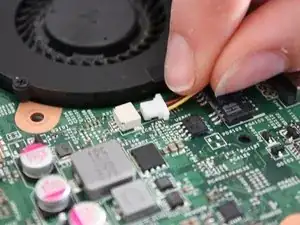

Найдите красный и жёлтый провода, подключённые к вентилятору, и аккуратно отсоедините их от материнской платы.

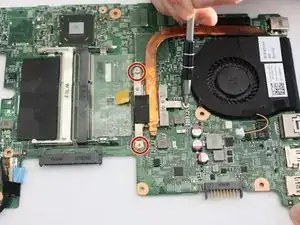

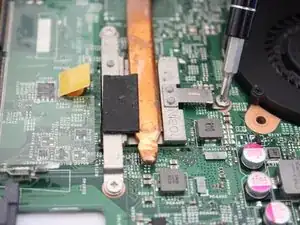

С помощью отвертки с наконечником J0 выверните три винта с крестообразным шлицем длиной 5 мм, крепящие вентилятор к материнской плате.

Основание вентилятора пронумеровано 1, 2, 3. Снимайте винты в этом порядке.

Винты прикреплены к вентилятору и полностью выкручиваются.

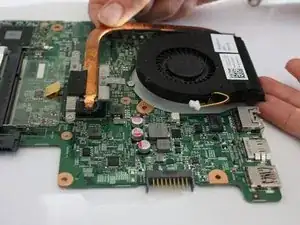

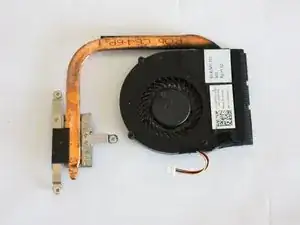

Снимите вентилятор с материнской платы, поднимая его вверх.
