Замена ЖК-экрана ASUS F555UA-EH71
В этом руководстве объясняется процесс установки нового экрана или замены уже установленного экрана. Этот процесс сложнее, чем в других руководствах. Ремонт экрана значительно сложнее и требует профессионального вмешательства. Рекомендуется заменить экран при возникновении проблем.
Шаг 1

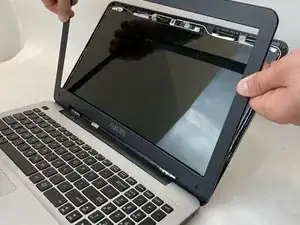

Используйте лопатку, чтобы отделить внешнюю панель монитора от рамки. Это выполняется путем вставления инструмента в небольшой зазор и разъединения частей.
Шаг 2

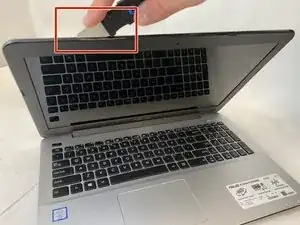

С помощью лопатки снимите две чёрные квадратные наклейки в нижних левом и правом углах рамки. Это откроет два винта, удерживающие рамку на месте.
Используйте крестовую отвертку Phillips #0, чтобы выкрутить два чёрных винта длиной 4 мм.
Шаг 3

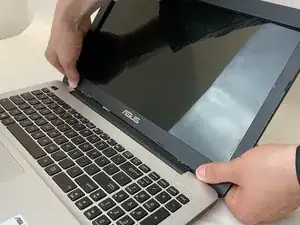

Чтобы снять рамку и получить доступ к ЖК-экрана, поместите большие пальцы на два отверстия, где раньше были винты, и нажмите.
Затем одновременно нажмите и толкните вверх, и рамка сдвинется в сторону.
После освобождения рамка свободно поднимется с передней части экрана.
Шаг 4

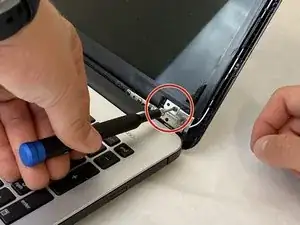

Для снятия ЖК-экрана используйте крестовую отвертку Phillips #00, чтобы выкрутить серебристые винты прямо над и под четырьмя углами экрана.
Повторите это для нижнего левого и верхнего правого углов экрана.
Шаг 5

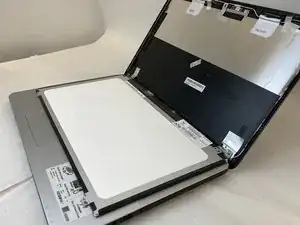

Аккуратно поднимите экран руками из его крепления и положите его плоско на клавиатуру.
Шаг 6

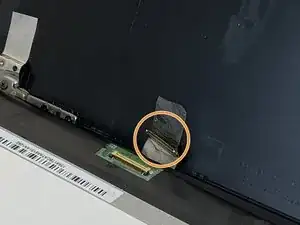

Снимите клейкую ленту на нижней части задней стороны экрана. Это откроет кабель, подключённый к экрану.

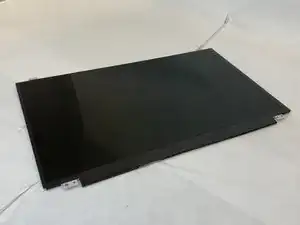

Осторожно отсоедините этот кабель, чтобы освободить ЖК-экран.
Заключение
Для сборки ноутбука ASUS F555UA-EH71 выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
