Замена вентилятора в ASUS Transformer Book Flip TP500LA

Удалите десять винтов Phillips #0 длиной 10 мм, расположенных на задней крышке компьютера.

Вставьте прочную лопатку между задней крышкой и корпусом компьютера.

Медленно пройдитесь по краям, чтобы освободить защёлки и полностью отделить заднюю крышку от корпуса.

Осторожно снимите заднюю крышку.

Вставьте прочную лопатку в ZIF-разъём и аккуратно поднимите фиксирующий язычок, чтобы открыть разъём.

Потяните за синюю вкладку, чтобы извлечь ленточный кабель.

Удалите три винта Phillips #0 длиной 5 мм.

Удалите один винт Phillips #0 длиной 6 мм.

Используйте прочную лопатку, чтобы отжать белый 8-контактный разъём от материнской платы.

Осторожно потяните разъём, чтобы отсоединить его от материнской платы.

Чёрный 8-контактный разъём на материнской плате очень хрупкий, поэтому будьте осторожны при снятии белого 8-контактного разъёма.

Используйте синюю пластиковую монтажную лопатку, чтобы ослабить и снять три чёрных провода с батареи.

Выдвиньте батарею из корпуса компьютера, чтобы удалить её.

Открутите шесть винтов Phillips #0 длиной 5 мм.

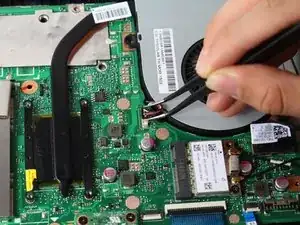

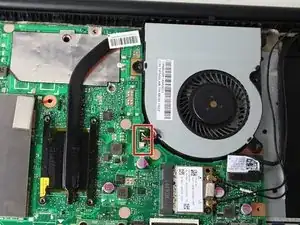

Хватайте верхнюю часть 3-контактного разъёма пинцетом.

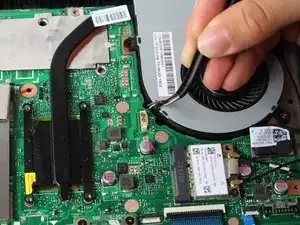

Пошевелите разъём из стороны в сторону, пока он не ослабнет и не выйдет из материнской платы.

Осторожно поднимите разъём, чтобы отсоединить его от места крепления на материнской плате.

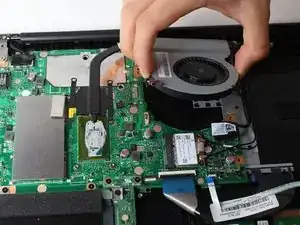

Аккуратно поднимите вентилятор с материнской платы.

На вентиляторе имеется термопаста, которую необходимо заново нанести при установке вентилятора на материнскую плату. Следуйте этому руководству по правильному повторному нанесению термопасты.
