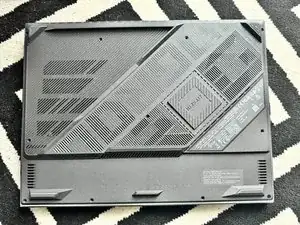

Замена M.2 SSD в ROG Strix G16 (G614J)

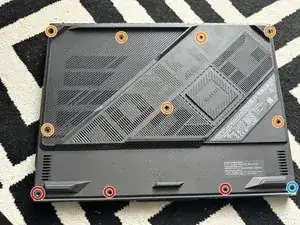

Удалите следующие винты

Винты PH0

Этот остаётся закреплённым за задней панелью и не вынимается.

Эти также PH0, но длиннее остальных.

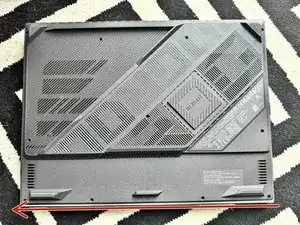

Проведите открывающей лопаткой вдоль края, пока не появится зазор

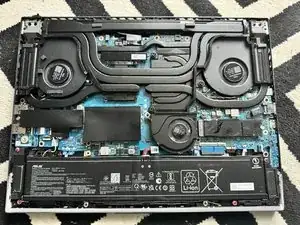

Осторожно подденьте заднюю панель рукой

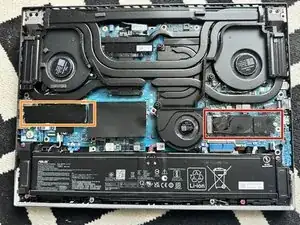

Есть 2 разъёма с маркировкой «SSD1» и «SSD2»

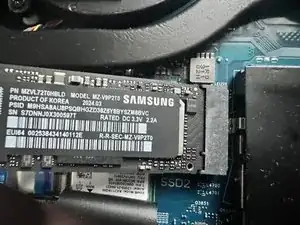

В разъёме SSD1 уже установлен SSD от производителя и на нём находится ваша операционная система

Разъём SSD2 свободен — в него можно установить M-Key M.2

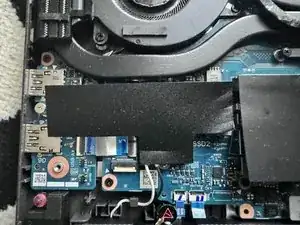

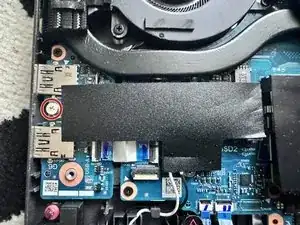

Поднимите/снимите ленту, чтобы открыть разъём

Вы можете решить, оставлять ли ленту — мы повторно приклеим её на шаге 9

Удалите винт PH00.

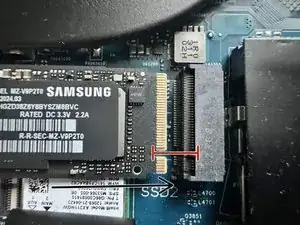

Аккуратно вставьте M.2 в разъём

Убедитесь, что контакты правильно совмещены, чтобы не повредить их

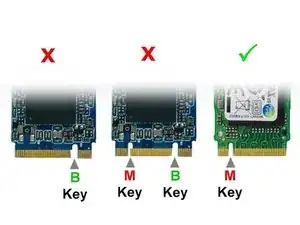

Устанавливайте M-Key (5‑контактный) M.2; A‑Key или B&B‑Key не поддерживаются

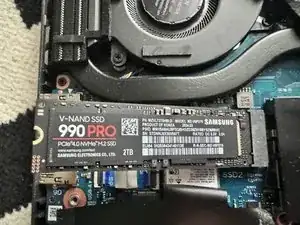

Нажмите на M.2 вниз

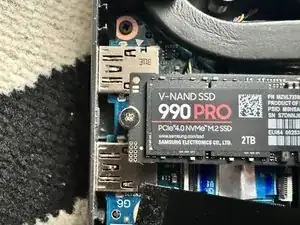

Совместите M.2 с отверстием для винта

Закрутите винт, фиксирующий M.2

Повторно приклейте ленту

Если вы сняли ленту и не хотите приклеивать её обратно, можно пропустить этот шаг

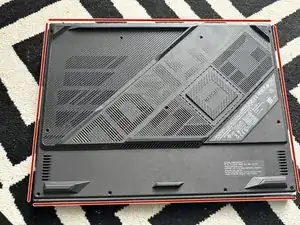

Совместите заднюю панель и плотно прижмите по краям

Закрутите все винты PH0

Короткие винты

Длинные винты

Закреплённый винт
